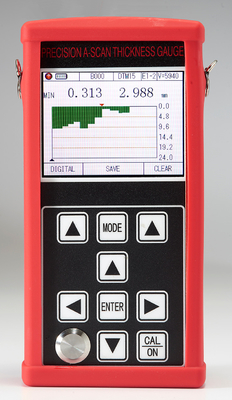

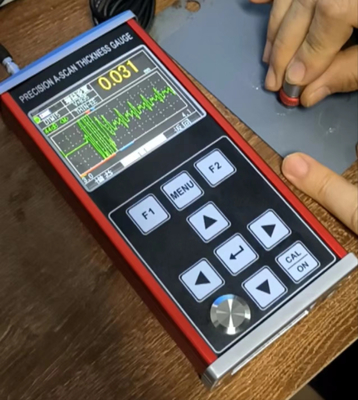

TG-6200 Handheld Numerical Display A/B Scanning Nichtmetallische Ultraschallbeschichtungsdicke

TG-6200 Handheld Numerical Display A/B Scanning Nichtmetallische Ultraschallbeschichtungsdicke

Zusammenfassung

mit einer Dicke von mehr als 10 mm,numerische Anzeige und A/B-Scanfunktion. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backDie Messlösung beträgt 0,001 mm, der Messbereich beträgt nur 0,02 mm und die Dicke der Beschichtung und des Substrats kann gleichzeitig gemessen werden.

Dieses Produkt kann in der Erdölindustrie, in der chemischen Industrie, in der Metallurgie, im Schiffbau, in der Luft- und Raumfahrt, in der Energieindustrie und in anderen Bereichen verwendet werden.

Spezifikationsparameter

Hauptfunktion

● Breiter Messbereich, Mindestmessdicke, Beschichtung 20um, maximale Messdicke 1800mm;

● Hochgenaue Dickenmessung, höchste Messlösung bis 0,001 mm; wiederholbare Auflösung bis ± 0,002 mm;

● A-Scan-Modus, B-Scan-Modus, numerische Anzeige;

● Mit Durchschichtung und Echo-zu-Echo-Messfunktionen für die Messung von Materialien mit Farbe und Beschichtungen auf der Oberfläche;

● Die Beschichtung und die Farbschicht auf einigen Verbundwerkstoffe können nach der unterschiedlichen Schallgeschwindigkeit des Materials erkannt werden,und die Dicke jeder Schicht von mehr als 10 mehrschichtigen Materialien gleichzeitig gemessen werden kann, und der Dickewert jeder Schicht kann unter demselben Echo gewechselt werden;

● Eine Vielzahl von Messungen: THIN, MB-E, E-E, Auto-Modus für die herkömmliche Dicke des Werkstücks; THIN E-E-Modus für die Messung der dünnen Beschichtung;

● Zu den numerischen Modi gehören der konventionelle Dickewertmodus, der Differenz/Reduktionsrate-Modus und der Maximalwertmodus;

● Verstärkungsmodus: automatischer/manueller Verstärker;

● Man kann manuelles und automatisches Herunterfahren mit Energieeinsparungsfunktion einstellen;

● kann eine Vielzahl von verschiedenen Spezifikationen von Proben, Zwillingsproben und Einzelkristallproben verwenden, bis zu 20Mhz Hochfrequenzproben unterstützen;

● Unterstützung von Storage mit großer Kapazität, kann gleichzeitig 100.000 Dickewerte, 500 Gruppen von A-Scan-Wellenform und 500 Gruppen von B-Scan-Wellenform speichern;

● verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und den manuellen Kalibrierungsmodus, kann gleichzeitig die Schallgeschwindigkeit und die Nullposition der Sonde kalibrieren;Unterstützung der Kalibrierung des V-Pfades.

● Konvertierbarkeit im Imperium; Millimeter und Zentimeter können gewechselt werden;

● Chinesisch und Englisch;

Anwendbares Material

Messung der Beschichtungsdicke auf Metall- und Nichtmetall-Substraten (Glas, Verbundwerkstoffe, Kunststoff, Beton, Holz usw.)

Geeignet zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramik, Glas, Harz, Glasfasern und anderen guten Ultraschallleitern.
