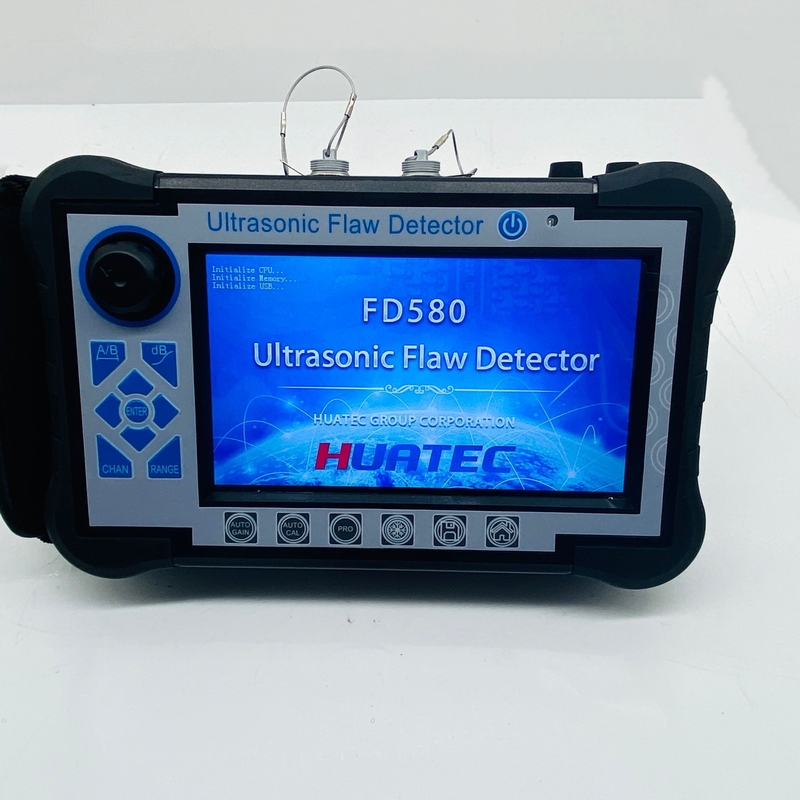

FD580 Digitaler Touchscreen Ultraschall-Rissprüfer
Einleitung
Der digitale Ultraschall-Fehlerdetektor ist ein fortschrittlicher Typ mit Touchscreen, der schnell, einfach und zerstörungsfrei verschiedene Defekte im Werkstück wie Risse, Schweißnähte, Poren, Sandlöcher, Einschlüsse, Falten usw. erkennen, lokalisieren, bewerten und diagnostizieren kann. Er wurde in den Bereichen Stromversorgung, Petrochemie, Kessel und Druckbehälter, Stahlbau, Luft- und Raumfahrt, Eisenbahntransport, Automobil, Maschinenbau und anderen angewendet. Er ist ein unverzichtbares Instrument für die zerstörungsfreie Prüfung.
Technische Spezifikation
| Anzeige |
7 Zoll TFT-Farbbildschirm, 800*480 Auflösung |
| Bedienungsmodus |
Taste, Drehknopf, Touchscreen |
| Stromversorgung |
Lithium-Ionen-Akku |
| Akkukapazität |
5,0 Ah |
| Spannung |
12V |
| Strommenge |
1 |
| Arbeitszeit |
≥8 Stunden |
| Adaptereingang |
DC100～240V 50Hz/60Hz |
| Adapterausgang |
AC 12V |
| Adapterleistung |
36W |
| Datenspeicherung |
SD-Karte (16G) |
| Alarm |
1 |
| Arbeitstemperatur |
-10℃～45℃ |
| Lagertemperatur |
-20℃～60℃ |
| IP-Schutzart |
IP65 |
| Abmessungen |
245*155*55mm |
| Gewicht |
1,18 kg (inkl. Akku) |
| Konventionelles UT-Modell |
| Steckverbindertyp der Sonde |
LEMO 00 |
| Kanaltyp |
Einzelkanal |
| Kanalnummer |
500 Gruppen (skalierbar) |
| Pulsart |
Negative scharfe Welle |
| Sende-Spannung |
50～350V, Schrittweite 50V |
| Dämpfung |
560Ω |
| Verstärkung |
0~110dB, Schrittweite: 0,5/2/6/12dB |
| Feinabstimmung der Verstärkung |
-4~+4 |
| Oberflächenkompensation |
Gesamter Verstärkungsbereich |
| Arbeitsfrequenz |
0,5~20MHz； |
| Sondentyp |
Einzel-, Doppel-, Durchstrahlungs-, Tauchtyp |
| Filter |
Drei wählbar:
1~4MHz/0,5~10MHz/2~20MHz
|
| Erfassungsmodus |
Negativ/Positiv/Zwei-Wege/RF |
| Unterdrückung |
0~80%, Schrittweite 1% |
| Prüfbereich |
0~15000mm, Minimaler Anzeigebereich: 15mm (in Stahl) |
| Materialgeschwindigkeit |
100~20000m/s |
| Pulsverschiebung |
-10~1000mm |
| P DELAY |
0~200us |
| X-VAL |
0~100mm |
| Leitfaden |
Schweißnaht-, Blech-, Schmiedeteilprüfung |
| Prüfpunkt |
Spitze/X-Wert/J-Wert |
| Messung |
Tor: Amplitude, Amplituden-dB-Wert, Bereich, Horizontale Entfernung, Vertikale Entfernung, Differenzwert zwischen Tor A und B
Cursor: 2 Kreuz-Cursor, können horizontale und vertikale Entfernung sowie die Entfernung zwischen den Cursorn messen (unter B-Scan-Funktion)
|
| Tor |
Torstart: gesamter Bereich |
| Torbreite: gesamter Bereich |
| Torpegel: 10~90%, Schrittweite: 1% |
| Kurve |
DAC, maximal sechs Kurven, entsprechen NB/T 47013, GB/T 11345, GB/T 29712 und anderen Standards |
| TCG, maximal sechs Kurven |
| AVG |
| Weitere Funktionen |
Vollbild, Cursorumschaltung (Bereich/Höhe/Horizont), Einzel-/Dauer-Autoverstärkung (10~100%, Schrittweite 10%), Echo-Vergleich, Echo-Vollbild, Spitzenhüllkurve, Spitzen-Speicher, Schnelldurchlauf, externer Modus, Screenshot |
| Spitzen-Freeze/Riss-Tiefe/Tor-Erweiterung//Oberflächenmodifikation//B-Scan//Flachschweißnaht-Simulation//Video |
| Alarm |
Akustischer und optischer Alarm |
| Empfindlichkeitsreste |
≥65dB (200mm—Φ2FH, 2.5PΦ20) |
| Horizontale Linearitätsfehler |
≤0,3% |
| Vertikale Linearitätsfehler |
≤3% |
| Amplituden-Linearitätsfehler |
≤±2% |
| Dämpfungsgenauigkeit |
20dB ±1 dB |
| Dynamikbereich |
≥32dB |
| Entfernungsauflösung |
≥26dB |
| Rauschpegel |
＜40×10-9 V/ |
|
|
|
Merkmale
●Hochpräzise Quantifizierung und Positionierung zur Erfüllung der Anforderungen an die Nah- und Fernbereichserkennung
●Die Nahfeld-Blindzone ist klein und kann die Anforderungen für die Erkennung von dünnwandigen Rohren mit kleinem Durchmesser erfüllen.
●Automatische Kalibrierungsfunktion: Ein-Knopf-Autokalibrierung, einfach zu bedienen, automatische Prüfung der Sonde "P Delay", "K-Wert", "X-Wert" und der Geschwindigkeit
●Automatische Anzeige der Fehler-Echo-Position (Tiefe: d, Horizontal: p, Entfernung: s, Amplitude, dB, ф)
●Freies Umschalten zwischen drei Skalen (Tiefe: d, Horizontal: p, Entfernung: s)
●Auto-Verstärkung, Spitzenhüllkurve, Spitzen-Speicher-Funktionen, die die Erkennungseffizienz verbessern können.
●Automatische Aufzeichnung des Fehlererkennungsprozesses und dynamische Wiedergabe
●φ-Wert-Berechnung: Schmiedeteilprüfung mit gerader Sonde, kann die höchste Welle automatisch in den Umrechnungs-φ-Wert umwandeln
●500 unabhängige Kanäle (erweiterbar), die die Prüfnormen beliebiger Branchen frei eingeben und speichern können, ohne Standardblöcke für die Vor-Ort-Prüfung mitführen zu müssen.
●Speichern und Wiedergabe von 500 A-Scan-Wellen und Daten frei
●Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden. Die Abtastpunkte sind unbegrenzt und können korrigiert und kompensiert werden.
●14 integrierte Prüfnormen
●Freies Eingeben beliebiger Branchenstandards
●Pulsbreite und -stärke einstellbar
●B-Scan- und B-Farbbild-Scan-Funktion；
●Kann mit dem Computer kommunizieren und WORD-Dateien sowie den Prüfbericht exportieren
●IP65 ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und mit ausgezeichneter Entstörungsfähigkeit
●Verwendung von (drahtloser) Kommunikationssoftware zur Datenanalyse, zum Drucken von Berichten usw.；
●260.000-Farben-Echtbildschirm, geeignet für Arbeitsumgebungen bei starkem oder schwachem Licht
●Hochleistungs-Lithiumbatterie, kann kontinuierlich 8-10 Stunden arbeiten
●Echtzeit-Uhraufzeichnung: Echtzeit-Datum und Uhrzeit der Fehlererkennung, Nachverfolgung und Speicherung
●Abschaltfunktion, Speicherdaten gehen nicht verloren
●Fehlererkennungsparameter können automatisch getestet oder voreingestellt werden
●Digitaler Reject, beeinträchtigt Verstärkung und Linearität nicht
●Verstärkungskompensation: dB-Dämpfung kann für Oberflächenrauheit, gekrümmte Oberflächen, Fernbereichsfehlererkennung von dicken Werkstücken usw. korrigiert werden.
●Kann den Fehlerdetektor per Software am PC bedienen und so das Ziel eines computergesteuerten Fehlerdetektors für die Erkennung erreichen

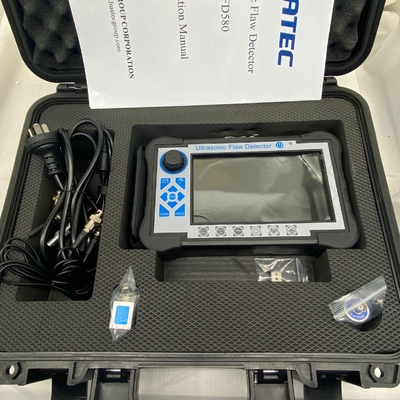

Standardkonfiguration
|
|
Name |
Menge |
| 1 |
Haupteinheit |
1 |
| 2 |
Netzadapter |
1 |
| 3 |
Sondenverbindungskabel BNC-C6 |
2 |
| 4 |
Instrumentenkoffer |
1 |
| 5 |
Bedienungsanleitung |
1 |
| 6 |
Gerade Sonde 10mm 2,5MHz |
1 |
| 7 |
Winkelsonde 13x13 K2 2,5MHz |
1 |
| 8 |
Garantiekarte |
1 |
