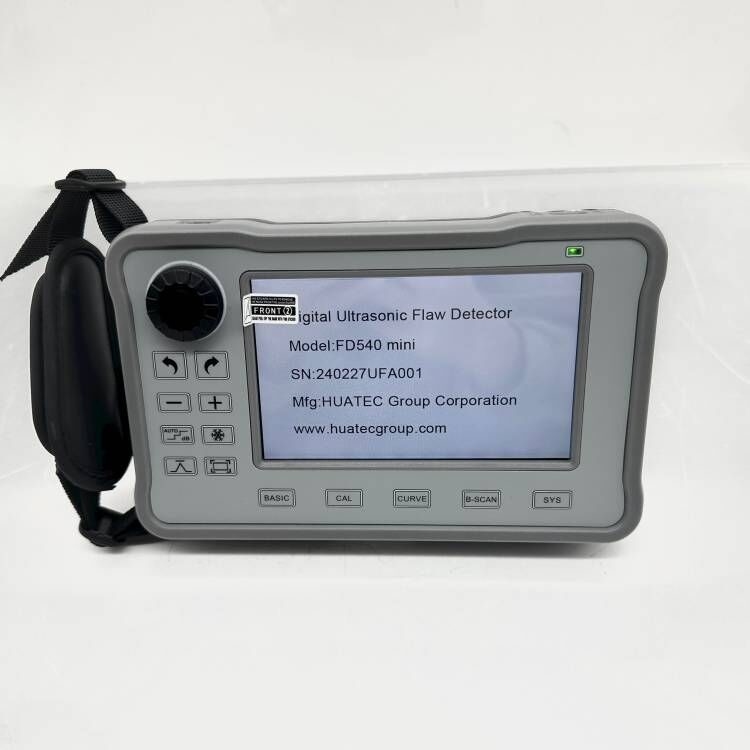

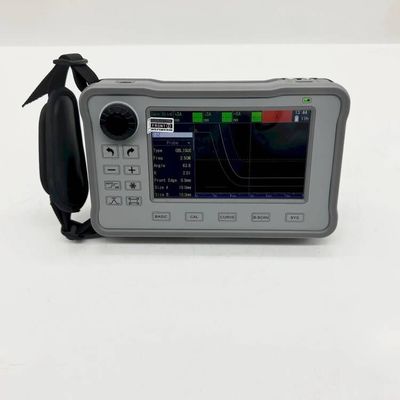

FD540mini Hochempfindlichkeit tragbares Ultraschallfehlerdetektor für den Eisenbahnverkehr
Kurze Einführung
FD540mini Ultraschall Fehlerdetektor ist eine neue Art von Ultraschall-Prüfung Produkt von unserer Firma eingeführt, weit verbreitet in Industrie wie Kessel, Druckbehälter, Energie, Erdöl, Chemie,Offshore-Öl, Rohrleitungen, Schiffbau, Automobil, Maschinenbau, Metallurgie, Metallverarbeitung, Stahlkonstruktionen, Eisenbahnverkehr, Atomkraft, Universitäten usw.findenDer digitale Ultraschallfehlerdetektor verfügt über eine kompakte Struktur, eine stabile Wellenform, einestarke Ausdauer, hohe Empfindlichkeit, schnelle Reaktion und eine maximale Wiederholungsfrequenz von bis zu 10000 Hz. Es handelt sich um ein extrem tragbares Ultraschallfehlererkennungsprodukt.
Technische Parameter
| Erfassungsbereich |
10 m ((Längswellen-Kohlenstoffstahl)
(Metrologische Leistungsanforderungen:
≥3500 mm)
|
| Im Pulsmodus |
Scharfer Puls, quadratische Welle, doppel quadratische Welle |
| Impulsspannung |
25V ≈ 300V verstellbar Schritt 25V |
| Breite des Pulsens |
0ns 500ns kontinuierlich einstellbar, 10ns Tempo |
| Dämpfung |
Stärke und Schwäche verstellbar |
|
Wiederholung des Puls
Häufigkeit
|
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
mit einem Tempo von 10 Hz
|
| Gewinn |
120 dB, Tempo 0,1 dB, 1 dB, 10 dB |
| Bandbreite |
0.1MHz20MHz |
| Wellenfilter |
1M bis 5M |
| Bildschirm |
5.0-Zoll-LCD, die effektive Bildschirmgröße beträgt 108 mm lang und 64 mm breit |
| Entschließung |
800 × 480 |
| Instrumentenschnittstelle |
Bei der Verwendung von LEMO-00 C5 |
| Alarm |
Alarm für Gate A, B |
| Ausgabeoberfläche |
USB Typ C |
| Erkennungsmodus |
Vollwelle, positive Halbwelle, negative Halbwelle, HF |
| Tor |
Unabhängig A,B |
| Messmodus |
Spitze, Wellenseite |
| Gedächtnis |
SD-Karte 1G |
| Inhalt speichern |
Einzelbild, Mehrbild-kontinuierliche Aufzeichnung (≤ 200 Bilder) |
| Quantitative Art |
DAC-Kurve,AVG-Kurve und DGS-Kurve |
| Hilfsfunktionen |
Unterstützen Sie Touch, virtuelle Tastatur, PD schnell
Aufladen, automatische Verstärkung, Spitzenspeicher, Einfrieren
|
|
Fehlererkennung
Standards
|
AWS D1.1/D1.5"NB/T 47013, GB/T 29712, GB/T 11345 |
| Größe und Gewicht |
183mm × 113mm × 45mm 780g, Batterie inklusive |
| Batterie |
12 Stunden |
| Einheit |
Metrische, kaiserliche |
| Betriebstemperatur |
-10°C ∼55°C |
| Ladegerät |
Generaldurchgang (AC)) 100-240V, 50-60Hz |
| Entschließung |
36 dB
(Metrologische Leistungsanforderungen:≥ 26 dB)
|
| Dynamischer Bereich |
40 dB
(Metrologische Leistungsanforderungen:≥ 26 dB)
|
| Empfindlichkeitsmarge |
60 dB
(Metrologische Leistungsanforderungen:≥ 42 dB)
|
| Vertikale Linearität |
20,8%
(Metrologische Leistungsanforderungen:≤ 6%)
|
|
Horizontale
Linearität
|
00,6%
(Metrologische Leistungsanforderungen:≤ 2%)
|
| Sprache |
Chinesisch/Englisch |
Eigenschaften
1: Die Karosserie ist leicht und kann mit einer Hand bedient werden.
2: PD65W schnelle Ladung + 12 Stunden lange Akkulaufzeit.
3: 5,0-Zoll IPS-Hoch-Definition-Display mit einer brandneuen Benutzeroberfläche.
4: Unterstützung von Vollbild-Touch, schnelle Gesten, virtuelle Tastatur, einfach zu bedienen
5: mit DAC, AVG, automatischer Verstärkung, Spitzenspeicher, Farbhalbspannung, B-Scan und anderen professionellen Funktionen.
6: Einschließlich der Schaltung von Chinesisch und Englisch, Datenexport auf SD-Karte, Online-Upgrade, Bildschirmfassung und viele andere praktische Funktionen.

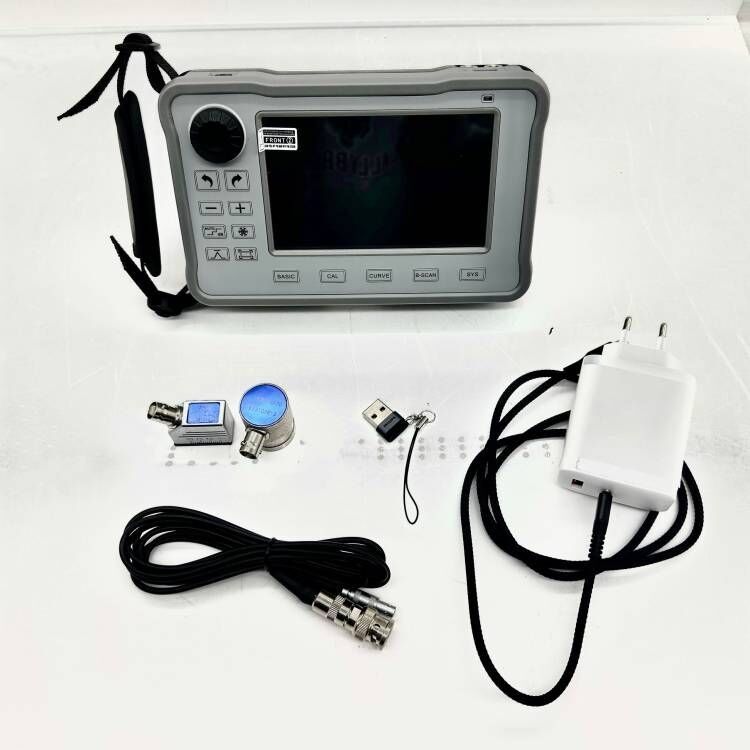

Standardkonfiguration
| Seriennummerr |
Name |
Zahl |
| 1 |
Gastgeber FD540mini |
1 |
| 2 |
Sonde (Hochgenauigkeits-Rechtsonde, Winkelsonde) |
2 |
| 3 |
Sondenleitung |
2 |
| 4 |
Ladegerät |
1 |
| 5 |
Stromleitung |
1 |
| 6 |
Gebrauchsanleitung |
1 |
| 7 |
Bescheinigung über die Konformität |
1 |
| 8 |
Garantie-Karte |
1 |
| 9 |
Stromversorgung |
1 |
