TG-M70 Magnetische Korrosionsdickenmessung

TG-M70 Magnetische Korrosionsdickenmessung

1. Ausstattung

2. KurzEinführung

Dieses SystemEs kann die schnelle Erkennung der Korrosion der Wanddicke in großer Höhe durch Fernbedienungssystem realisieren.

• Mit dem hochfesten Permanentmagnetrad aus seltenen Erden fällt es auch bei einem unerwarteten Stromausfall nicht von der erkannten Oberfläche.vertikale und umgekehrte Bewegungen in mehreren Haltungen auf der Oberfläche ferromagnetischer Bauteile.
• Installieren Sie eine elektromagnetische Ultraschalldickenprobe zur schnellen Prüfung und Positionierung gegen Wanderosion
• Genaues Scannen des Bereichs, um die Korrosion der Dicke zu testen.
• Abgleich von A-Scan und B-Scan-Display
• Ausgestattet mit einer Videokamera, kann die Video-Situation der untersuchten Fläche rechtzeitig beobachten.
• Das Fernbedienungssystem steuert die Scanrichtung und kann die Scanrichtung vordefinieren.

3. Zwei-Rad-Magnet-Crawler-Zeichen

Der zweirädrige Magnet-Crawler ist ein fortschrittliches Instrument, das eine Vielzahl von nicht zerstörenden Prüfgeräten tragen kann.Es hat in vielen Bereichen wie der Petrochemie zahlreiche Erfahrungen mit der Abwicklung vor Ort gesammelt., Spezialinspektionen und elektrische Energie. Es kann elektromagnetische Ultraschall in den Boden des Rohres, Ellenbogen oder drei Verbindungen und andere Korrosion tragen,Erosion schwerwiegender Bereiche zur Prüfung oder Messung der Dicke durch B-Scannen, der Branchenbereich genannt Rohrkorrosionserkennung Experten

Ein magnetisches Zwei-Rad-Rollgerät weist folgende Eigenschaften auf: kompakte Struktur, hohe Flexibilität, magnetische Saugfähigkeit, hohe Steuergenauigkeit, fortschrittliche Detektionstechnologie, kompatible Videodetektion,und ein einzigartiger Sondenhebeapparat. zur automatischen Korrosionserkennung von Rohren, Behältern und Platten

1) Kompakte Struktur und hohe Flexibilität

Die kompakte und exquisite Bauweise ermöglicht eine einfache Korrosionserkennung für verschiedene Arten von ferromagnetischen Rohren und Behältern.Magnetische Kugeln haben eine Länge von 350 mm × Breite von 140 mm × Höhe von 130 mm und ein Gewicht von weniger als 5 kg.Die einzigartige Zwei-Rad-Struktur ermöglicht es, frei auf Rohren mit mindestens 100 mm zu laufen.Der Mindestdrehradius beträgt 400 mm und der Ellenbogen mit einem Mindestbiegungsradius von 100 mm kann leicht überschritten werdenDaher wurde der Umfang der magnetischen Zwei-Rad-Crawling-Bewegung und des Scannens erheblich erweitert.

2) Magnetische Saugmaschine

In Bezug auf das Design verwendet er magnetische Seltenerdmagnete, um in zwei Runden magnetischen Aufstiegs starke Permanentmagnete herzustellen.Es besteht keine Gefahr, dass die Fahrzeugkarosserie von der erkannten Oberfläche fällt.Die maximale vertikale Belastung des Zwei-Rad-Magnet-Crawlers beträgt 5 kg.was bedeutet, dass es keine vertikale Bewegung beeinflusst, wenn 5 kg Gewicht gezogen wird..

3) Hohe Steuergenauigkeit

Zwei-Rad-Magnet-Crawler-Geschwindigkeit ist 0-6m/min und kann mit konstanter Geschwindigkeit vorwärts, durch den Präzisions-Encoder kann die Funktion der Einstellung der Erkennungslücke zu erreichen,kann die Erkennungsbedürfnisse des Benutzers besser erfüllenDer Kunde muss beispielsweise alle 50 mm an einem Punkt im Rücken des Ellenbogens einen Lückenerkennungsprozess durchführen: Die Steuerung kann programmiert werden,und der magnetische Aufstieg mit zwei Rädern kann alle 50 mm betrieben und überprüft werdenVerbesserung der Effizienz und Genauigkeit der Erkennung.

4) Fortgeschrittene Erkennungstechnik

Die piezoelektrische Dicke wird traditionell bei der herkömmlichen Dickemessung verwendet.und es bringt eine gewisse Schwierigkeit und Stärke für das Inspektionspersonal in vielen Bereichen in Bezug auf seine Erkennung ProzessDie manuelle Prüfmethode des piezoelektrischen Ultraschalldickenmessers hat folgende Nachteile: (1) Die Farb- oder Oxidschicht auf der Oberfläche des Werkstücks muss poliert werden.und die Oberfläche muss nach Abschluss der Prüfung wiederhergestellt werdenDie Effizienz ist extrem niedrig. (2) Die herkömmliche Ultraschallvorrichtung muß mit einem Koppelmittel beschichtet werden, das sehr hart ist.eine feste Plattform gebaut werden muss, was kostspielig und zeitaufwändig ist.

Mit Hilfe des fortschrittlichen automatischen (elektromagnetischen Ultraschall-) Wanddickenkorrosionsdetektionssystems werden die oben genannten mühsamen Probleme gelöst.und die Detektionsgenauigkeit ist vergleichbar mit der traditionellen piezoelektrischen UltraschallEs ist nicht nötig, Gerüste zu bauen, die Korrosionsschutzschicht zu polieren, ohne Verbindungsgüter, über die Fernbedienung auf dem Boden,um eine schnelle Korrosion der Rohrwand zu erreichen, schnelle Positionierungsscreening und genaue Messung der Dichte Scanning. Bei gleichzeitiger Gewährleistung der Detektionsgenauigkeit verbessert es die Detektionsleistung erheblich und senkt die Detektionskosten.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Bei der Korrosionspunkterkennung oder der B-Scan-Prüfung ist der Zwei-Rad-Magnet-Crawler zwangsläufig mit mechanischen Aktionen konfrontiert, bei denen die Sonde angehoben werden muß.Bei der Messung der SpitzendickeDie Messung muss an demselben angegebenen Punkt erfolgen. Die Daten für jeden Punkt werden erhalten, wenn die Sonde auf der zu messenden Oberfläche landet.die Funktion der Sonde kann angehoben werden, um den genauesten Punkt zu erreichenBei der Durchführung eines B-Scans auf dem zu messenden Objekt, obwohl die Sonde nahe an der Oberfläche liegt, wenn die verbleibende Schweißhöhe groß ist,Die Sonde muss hochgehoben und übersät werden.Daher ist auch die Hebungs- und Senkungsfunktion der Sonde sehr wichtig.

4. Elektromagnetische Ultraschalldickeinheit

Der elektromagnetische Ultraschall EMAT und der herkömmliche piezoelektrische Ultraschall gehören zur Kategorie der Ultraschalltechnik.Piezoelektrische Ultraschallwandler setzen auf die piezoelektrische Wirkung eines piezoelektrischen Wafers, um Ultraschallwellen auszusenden und zu empfangen, während EMATs auf elektromagnetische Effekte (magnetostriktive Kraft, Lorentz-Kraft) für die Übertragung und den Empfang von Ultraschallwellen angewiesen sind,und seine Energieumwandlung erfolgt in der Hautschicht direkt auf der Oberfläche des WerkstücksDie herkömmliche piezoelektrische Ultraschallprüfung stellt hohe Anforderungen an die Oberfläche des Werkstücks.Elektromagnetische Ultraschallprüfung hat eine geringe Anforderung an der Oberfläche des Werkstücks, so dass die Oberfläche des Werkstücks Farbe, Beschichtung und Ungleichmäßigkeit aufweist.

• Berührungslose Erkennung, ohne Kupplungsmittel (Aufheben bis etwa 4 mm)
• Die Anforderungen an die Oberfläche sind nicht hoch, die Oberflächenrauheit kann erkannt werden, mit Oxidskala, Beschichtung, Beschichtung und anderen Werkstücken
• Schnelle Erkennung

Piezoelektrische Ultraschall-EMAT

Kristallmagnet

Kopplungsmittel Elektromagnetische Spule

Vibrations-Eddy-Strom Magnetfeld

Ultraschall Ultraschall

EMAT

Traditionelle piezoelektrische Ultraschalltechnologie EMAT-Technologie

Besonders geeignet für die Hochgeschwindigkeits-, Online- und automatische Erkennung

Vor allem Anzüge für Hochtemperaturumgebungen

Technischer Vergleich der traditionellen piezoelektrischen Ultraschalltechnologie und der EMAT-Technologie in Hochgeschwindigkeits- und Hochtemperaturumgebungen.

Die EMAT-Technologie wurde bei manuellen, halbautomatischen und vollautomatischen, nicht zerstörenden On-Line-Prüfungen verschiedener Schmiede, Stahlstangen, Stahlplatten,und Stahlrohre (einschließlich nahtloser Stahlrohre), Ölhülsen, geschweißte Rohre usw.) bei Raumtemperatur und hoher Temperatur.

5. Funktionsmerkmale

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Es kann kein Oberflächenpolieren, keine Korrosionsschutzbeschichtung und kein schwimmender Rost durchdrungen werden und es ist kein Koppelmittel erforderlich.
• ★Durch die Dickenmessung kann bis zu 4 mm starke Oberflächenkorrosion, Farbe, Korrosion und andere Beschichtungen durchdringen,Die durch das Gerät angezeigte Dicke der Metallgegenstände muss bei der Berechnung der Beschichtungsdicke nicht berücksichtigt werden..
• ★Nichtperpendicularität (Normalität des Wandlers/der Sonde im Verhältnis zum zu prüfenden Objekt) bis ±25^o, geringe Vertikalität nach der Platzierung der Sonde
• ★Mit elektrischem Hebeapparat kann die Sonde angehoben werden, wenn sie Hindernisse wie Schweißvorrichtungen und Ausbuchtungen überquert, um zu vermeiden, dass sie
• Ich bin zurück.
• ★Die Ergebnisse der Dickenmessung können in Form von digitalen Werten, in Form von A-Scans, in Form von zeitbasierten B-Scans und in Form von entfernungsbasierten (Coder-) B-Scans angezeigt werden.
• ★Mit Hilfe eines Expertenintelligenzalgorithmus gibt es drei Dickenmessmodi: automatischen Modus, manuellen Modus mit einem einzigen Tor (Messmethode mit einem einzigen Spitzenwert),und im manuellen Modus mit zwei Toren (Messung mit der Spitzen-Spitzen-Methode)Es reduziert den Einfluß menschlicher Faktoren erheblich und vereinfacht die Betriebsschritte.
• eingebaute Datenbank der Scherwellengeschwindigkeit von Grundmaterialien und kann den Scherwellengeschwindigkeitswert anpassen
• Direkt Ausgabe der Inspektionsprotokolle und der Dicke-Wertliste, um die Datenanalyse und -verarbeitung zu erleichtern.

6. Technische Parameter

• ★Befindungssteuerungskabel: 25 m
• ★Der minimale Krümmungsradius an der Oberfläche des Objekts wird gemessen: die Längsachse≥50mm und der Umfang≥125mm
• Ausführliche Angaben:Genauigkeit 0,04 mm, Reichweite 2 ~ 120 mm (Stahl)
• ★Betriebsfreiheit / Abheben: ≤ 4 mm
• ★Messung nicht senkrecht (normal für den Wandler/die Sonde im Verhältnis zum zu prüfenden Objekt): ±25^o
• Frequenz der Erregung: 3,0 bis 5,0 MHz,Messgeschwindigkeit: 16 bis 1 Mal/s
• Schallgeschwindigkeitsbereich1000~9999 m/s, Anpassungsinkrement: 1 m/s
• Torfunktion: automatisches Tor, manuelles Einzeltor, manuelles Doppeltor
• ★Videoüberwachung: Front- und Rücksicht Doppelkameras, dynamische und statische Pixel sind 3 Millionen / 2304×1296
• Normaltemperatur magnetische Sonde: schwache oder weniger permanente Magnete, die magnetische Saug≤15N, kreisförmig Φ30× hohe 44 mm, Gewicht ≤80g
• ★Körpergröße und Gewicht der Krabbelvorrichtung (ca.): L380×W130×H120mm,6kg
• Betriebstemperatur:-10 ~ +50°C

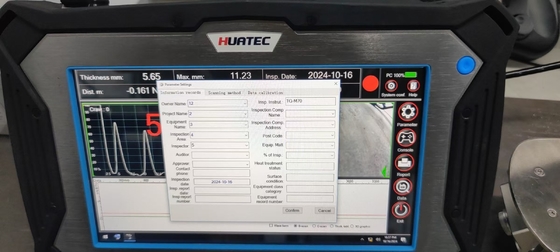

7. Messanalysesoftware

• Gleichzeitige Anzeige der Dicke, Scannergebnisse A und B
• Direkt ausgestellte Prüfprotokolle, ★ Dicke-Wertliste, um die Datenanalyse und -verarbeitung zu erleichtern
• ★Kompatibel mit dem Betriebssystem Win7/10 (32/64 Bit)

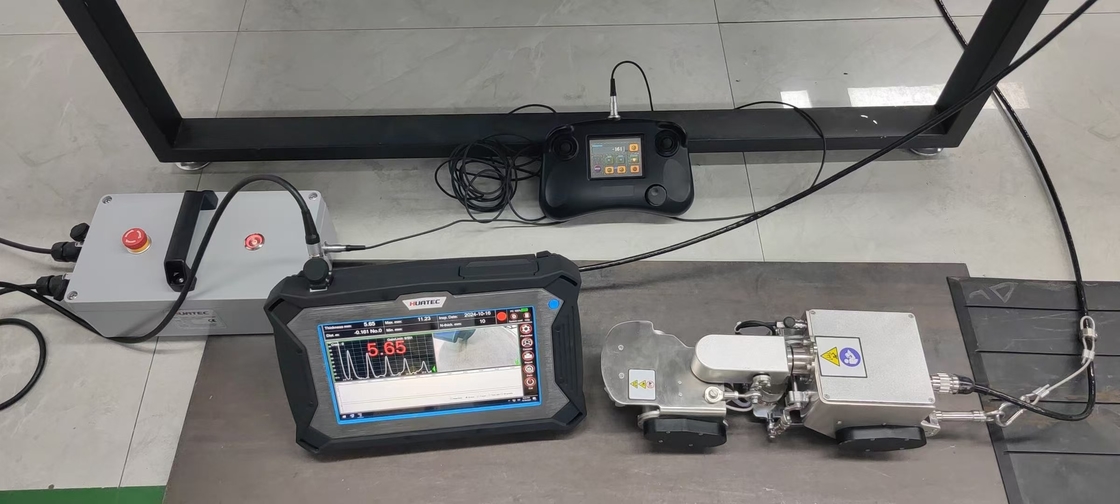

8. Verpackungsliste

• Testhost/Obercomputer1 Satz
• HUATEC TG-M70 Zwei-Rad-Magnet-Crawler (Video und Dicke Messmodul enthalten) 1 Satz
• Stromversorgung und Steuerschachtel1 Stück
• Steuergriffe1 Stück
• Prüfsteuerungskabel1 Satz
• Standardprüfblock (Kirkelform aus KohlenstoffstahlΦ30 × Dicke 10 mm) 1 Stück
• Schlagsicherer Versandkoffer 1 Stück
• Sicherheitsseilverhütung1 Stück (optional)
