Oberflächenrauheit Kontur GraphProfilometerPrüfmaschine SRT-7150
Technische Parameter:
| Projektmodell |
SRT-7150 |
|
X-Achse
Gleitende lineare Führungsschiene
|
Genauigkeit der Bewegung |
≤ 0,5 μm /80 mm |
|
X-Achsenposition
Gitterliner
|
Entschließung |
0.1 μm
|
| Herstellungsort |
China |
| Datensensor |
Entschließung |
00,02 μm |
| Herstellungsort |
Im Ausland eingeführt |
| Auflösung des Systems |
65536:1 |
| Lineare Genauigkeit |
≤ ± ± 1,5+ 0,2Hm |
| Kreisbogen |
≤ ±(2+R/8) μm |
| Winkel |
≤ ± 2′ |
| Gerade |
≤ 0,8 μm/100 mm |
| Grobheitsmessung |
| Messbereich |
X-Achse |
- Ich weiß nicht.00,01 - 10 μm |
| Z1-Achse |
± 500 μm |
| Bewertungsparameter |
Parameter für die Bewertung der Rauheit:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr(c);
Bei der Bewertung des Ripple-Grads gelten folgende Parameter:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c);
Die ursprünglichen Konturbewertungsparameter:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr und Pmr (c)
|
| Probenahmelänge-L |
0.08,0.25,0.8,2.5,8(mm); |
| Dauer der Bewertung |
Gemäß GB / T10610-2009 Standardumsetzung |
| Anzeigfehler |
± 5% |
| Wiederholbarkeit der Indikation |
2% |
| Profilmessung |
| Messbereich |
X-Achse |
≤ 150 mm |
| Z-Achse |
≤ 300 mm (kann je nach Benutzerbedarf angepasst werden) |
| Z1 |
≤ 40 mm |
| Bewegungsgeschwindigkeit des Tisches |
0.05-0.8mm/s (Vier Gang, automatische Geschwindigkeitsregelung) |
| Arbeitsumfeld |
Betriebstemperatur: 10°C bis 30°C (normale Temperatur)
Luftfeuchtigkeit 20-80% RH Keine offensichtliche Schwingungsquelle
|
| Notwendige Stromversorgung |
220V 50Hz 0,5Kw Einzelner Erdungskabel |
| Größe des Geräts (Länge × Breite × Höhe) |
980×740×1500 mm |
| Gewicht des Geräts |
ca. 120 kg. |
Hinweis: Die oben genannten technischen Parameter können entsprechend den tatsächlichen Bedürfnissen der Benutzer angepasst werden.
Hauptvorteile
- Seit Jahrzehnten engagiert für Präzisionsmessungen!
- Durch die Zertifizierung des ISO9001-Qualitätsmanagementsystems, die Zertifizierung des Wissensmanagementsystems;
- Zertifizierung eines nationalen Unternehmens mit Vorteil im Bereich des geistigen Eigentums;
- Durch die Ausfuhr von EU-CE-Zertifizierungen;
l Diversifizierung der Produkte: Unterstützung der Kundenanpassung;
Beschreibung des Geräts und Messbereich:

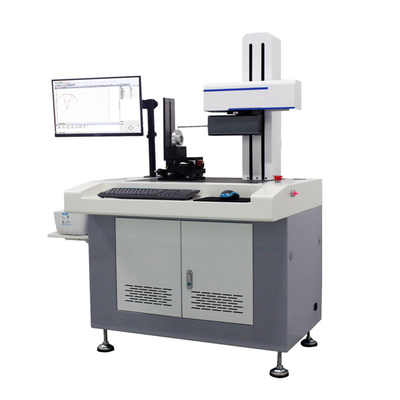

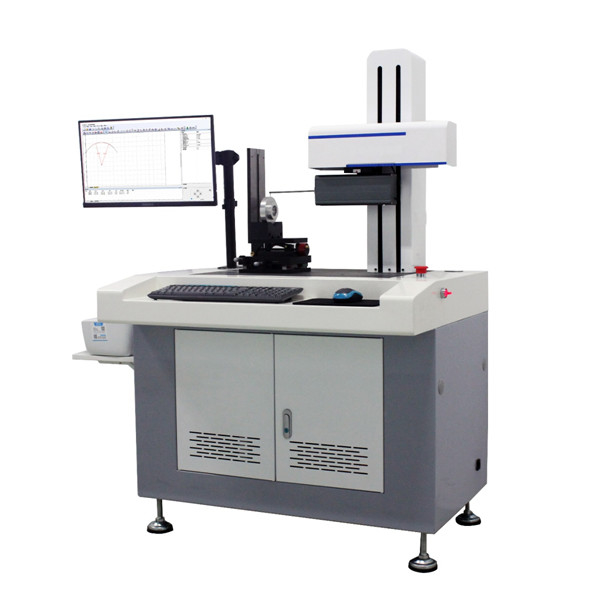

SRT-7150 ist eine integrierte Messmaschine zur Messung von Oberflächenrauheit und Kontur.
Die Oberflächenrauheit und das Profil verschiedener Werkstücke werden mit Hilfe eines hochpräzisen Gittermesssystems, einer hochpräzisen Schleifleitbahn,hochleistungsfähiger berührungsloser Linearmotor, Hochleistungs-Rohheit Messmodul, Hochleistungs-Computer-Steuerungstechnologie und perfekte multifunktionale Software.

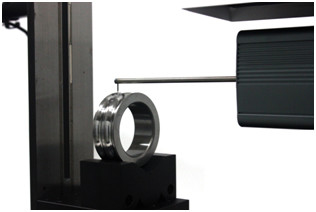

Das Gerät kann verschiedene Parameter verschiedener mechanischer Teile messen, wie z. B. Parameter des Profils der geraden Linie und des Querschnitts, Parameter der Oberflächenwellenform, Parameter der Rauheit usw.
Es kann die Geradheit, Neigung, Winkelverarbeitung, Kreisverarbeitung (Entfernung von der geraden Linie zur Tangenzlinie, Entfernung vom Kreiszentrum zum Kreiszentrum, Bogenradius,Abstand vom Kreuzungspunkt zum Kreiszentrum, Entfernung vom Kreiszentrum zur geraden Linie ), Punktlinieverarbeitung (Entfernung vom Kreuzpunkt zur geraden Linie, Entfernung vom Kreuzpunkt zur Kreismitte,Kreuzungspunkt zweier Gerader, Entfernung vom Schnittpunkt zum Schnittpunkt ), logarithmische Kurve, Rillenbreite, Rillentiefe, Rillenrandentfernung, Rillenmitte, Neigung, horizontale Entfernung,vertikale Entfernung und andere Formparameter verschiedener Teile.
Es eignet sich für Lagerindustrie, mechanische Verarbeitung, Automobil, Motorrad, Präzisionshardware, Präzisionswerkzeuge, Formen, Werkzeuge, optische Komponenten und andere Branchen.
Umweltanforderungen für die Verwendung:
- Leistungsaufwand: ca. 500 W
- Wechselstromleistung: 220 V ± 10 %, 50 Hz
- Umweltanforderungen: Temperatur - 10 ~ 30 °C;
- Relative Luftfeuchtigkeit: < 85 %
- Es gibt keine offensichtliche Schwingungsquelle an der Anlage.
- Einzelne Erdungsleitungen
- Es sollte keinen Staub, keine Vibrationen, keinen Lärm, keinen Luftstrom, keine korrosiven Gase und kein starkes Magnetfeld im Raum vorhanden sein, das die Messung beeinträchtigen könnte.0 μm/s
