HRD-100Stahldrahtseilfehlerdetektor Zeting-Gerät
1.Spezifikationen
Normen: GB/T21837-2008, ASTM E1571-2001 (Standardspezifikation für die elektromagnetische Untersuchung von ferromagnetischem Stahldrahtseil), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006
Erfassungsbereich:Φ1,5 ∼ 300 mm (Wählen Sie einen anderen Sensor)
Relative Geschwindigkeit zwischen Sensor und Kabel:0.0·6.0 m/s Beste Wahl:0.3 ∙ 1,5 m/s
Bestmöglicher Abstand zwischen Führerhülle und Drahtseil: 2°6 mm, zulässiger Abstand: 0°15 mm
Ausgabe von Word-Dateien
Alarm: Schall- und Lichtalarm
Ort des zerbrochenen Drahtseils (LF)
Qualitative Richtigkeit: 99,99%
Quantitative Bewertung
Wiederholungsfehler der Empfindlichkeit: ±0,055%
Anzeigfehler: ±0,2%
Fehler bei der Lokalisierung, ((L): ±0,2%
Leistung: 5 V Computerstromversorgung
Gewicht des Sensors: < 10 kg (normaler Sensor)
Umgebungstemperatur -10 °C bis 40 °C
Luftdruck: 86 ~ 106Kpa
Relative Luftfeuchtigkeit: ≤ 85%
Das Windows-System des Drahtseilcomputerdetektors ist das GB-System-Erneuerungsprodukt, das auf der Basis der DOS-Software-Theorie und der Echtzeit-Anzeige-Alarm-Leitideologie Visual Basic6 verwendet.0 die Programmiersprache, setzt die Kompilation fort.

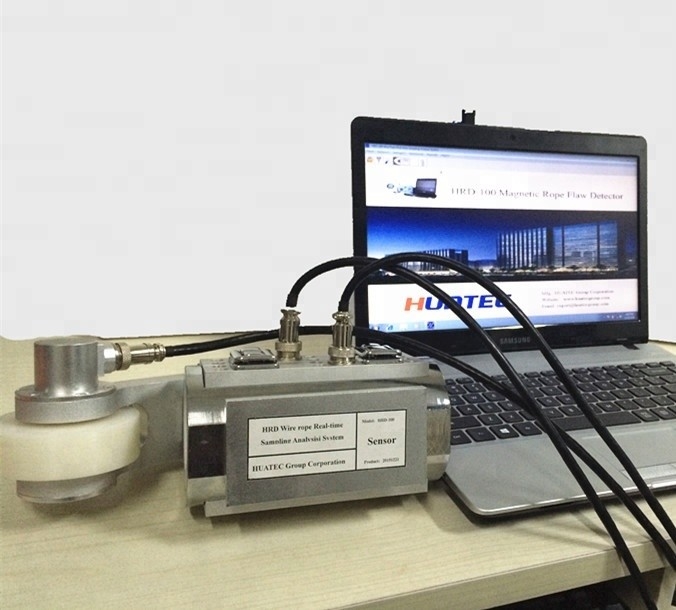

2. Systemgestaltung
| Magnet-Sensor (einschließlich Entfernungsmessgerät) |
Eine Gruppe |
| HUATEC HRD-100 Echtzeit-Alarmanlage |
Einer. |
| Anschlussleitung |
Einer. |
| RS232-Übertragungsleitung (oder USB-zu-RS232-Transformationsleitung) |
Einer. |
| Windows-Softwarepaket für spezielle Zwecke |
Einer. |
| Computer |
Einer. |
Dieses System-Hardware-Teil verwendet die inländischen und ausländischen fortschrittlichen magnetischen Sensoren und das unabhängige Forschungs- und Entwicklungsanlagemodul vereint, durch RS232 (oder USB) Hauptleitungsantrieb,Daten direkt im Computer speichern.
Dieser Systemsoftware-Teil befindet sich in der Wavelet-Transformationsanalyse-Grundlage, bei der Nutzung der Visual Basic 6.0-Programmiersprache-Grundlage führt die Kompilierung weiter.Erfüllen von Funktionen wie Datenerfassung und -kontrolle, Datenanalyse, Datenanzeige, Datenspeicherung und so weiter. Erhöhen Sie die sichtbare Eigenschaft in der DOS-Softwarefunktion und durch ihre einzigartige Tendenz, den Weg kontinuierlich zu verfolgen, können Sie kontinuierlichDas dynamische beobachtete Datensignal und seine Änderungssituation, und die Echtzeitanzeige erhält das Ergebnis und sendet den Alarm aus; Software erhöhte die automatische Auswertungsfunktion;Bei dem auf einem erhöhten Querschnitt und der Gesamtquerschnittsfläche festgestellten Teilfehler■ Software und Windows sind vollständig kompatibel, passen sich an den Trägheitsbetrieb des Benutzers an, verwenden die Word-Dateien und erstellen einen Prüfbericht.
Diese Systemsoftware kann kompatibel sein mit dem DOS-Software-Stichprobendatenformat des Computerdetektors für Kabel und kann die Analyseverarbeitung anbieten.
Das Windows-System nahm ein unabhängiges Betriebsverfahren und das sichere Prüfsystem an, kann bequem für jede Art von modernem Computer geeignet sein,und schließt eine Reihe von Untersuchungen ab.
3Einführung des Sensors

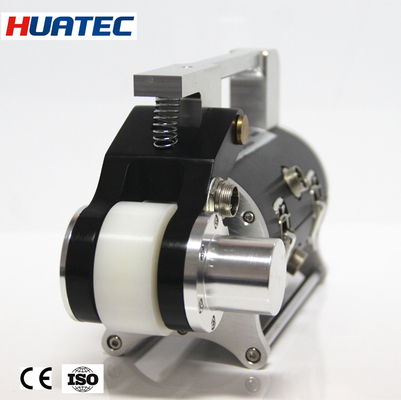

Magnetischer Sensor: Der Sensor besteht aus einem Verlagerungsort (Leading Wheel, Encoder), der Magnetisierungsanlage und der Probenahmeorganisation.Das Drahtseil hat die relative Bewegung, dann kann es das Signal sammeln.
Versetzungslocator: Das Vorrad dreht sich im Kreis, der photoelektrische Encoder sendet den Probenaufforderungspuls aus und realisiert eine gleichmäßige Raumprobenahme.
Magnetisierungsanlage: Wenn das Drahtseil und es die relative Bewegung hat, vollendet sich die drahtseitige axielle Magnetisierung.
Probenahmeorganisation: Wenn das Drahtseil und der Sensor die relative Bewegung haben,Das Hall-Element, aus dem der Probenahmekanale besteht, verwandelt den magnetischen Fluss aus dem Drahtseil in ein Simulationsspannungssignal.
4. HUATEC Echtzeit-Alarmanlage
Der HUATEC-Echtzeit-Alarm ist ein tragbarer Mehrzweck-Datenerfassungsgerät, das über die RS232-Übertragungsleitung das umgewandelte Datensignal an den Computer sendet und speichert.Nutzen Sie die Computer-CPU mit seiner beeindruckenden Funktion für Online- und Echtzeitverarbeitungsanalysen., nach dem entsprechenden Schwellenwert, der im Voraus gesetzt wird, sendet den Echtzeit-Alarm aus.Es gibt eine zusätzliche Ladung Port möglich sein, um die Ladung und den Stromschalter zu versorgen.
5. Software-Einführung
Bild 3 Hauptfunktionen
6. Sensoroption
| Sensor |
Durchmesser des Drahtseils |
Beste Detektionsreichweite |
| HUATEC-F5 |
≤5 mm |
2 bis 5 mm |
| HUATEC-F10 |
≤10 mm |
5 bis 10 mm |
| HUATEC-F15 |
≤15 mm |
8 bis 15 mm |
| HUATEC-F20 |
≤20 mm |
10 bis 20 mm |
| HUATEC-F25 |
≤25 mm |
15 bis 25 mm |
| HUATEC-F30 |
≤30 mm |
20 bis 30 mm |
| HUATEC-F35 |
≤35 mm |
15 bis 35 mm |
| HUATEC-F40 |
≤40 mm |
30 bis 40 mm |
| HUATEC-S45 |
≤45 mm |
35 bis 45 mm |
Andere Sensoren können angepasst werden Produktion
|
