TG-14+ A Scan B Scan APP Modus EMAT Elektromagnetische Ultraschalldickenmessung mit Farb-LCD
Der TG-14+ elektromagnetische Ultraschalldickenmesser ist klein.mit einer Dicke von mehr als 10 mm,.
Grundparameter:
| Probenahme |
80 MSPS |
| Bandbreite |
2.5MHz~6MHz |
| Übertragen |
Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einem Prüfstand ausgestattet sein. |
| Gewinn |
Automatische 0 ~ 96 dB, Schritt 1 dB |
| Messgenauigkeit |
± 0,01 mm |
| Schallgeschwindigkeitsbereich |
400 ‰ 9999 m/s |
| Wirkungsbereich |
00,75 ∼ 1280 mm |
| Durchschnittliche Note |
L M H Dritte Gang einstellbar |
| Heberabstand |
5 mm ((Aluminium), 4 mm ((Kohlenstoffstahl), 3 mm ((Edelstahl) |
| Messbereich |
Messen von Kohlenstoffstahl 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Meßart |
Aluminium, Kupfer, Eisen, Kohlenstoffstahl, Gussstahl, Legierstahl, Edelstahl, Titanlegierung und andere Metallmaterialien |
| Messkanal |
2*Dünnstück, allgemeiner Gebrauch, Bar |
| Messmodus |
Einfaches Echo (I-E), Doppel Echo (E-E) |
| Suchmuster |
Grenze - Grenze, Spitze - Spitze, Spitze - Grenze |
| Hilfsfunktion |
Auto-Einstellung, Auto-Gewinn, Auto-Schlaf, A-Scan-Wellenform-Anzeige, Wi-Fi-verbundenes Telefon |
| Korrekturfunktion |
Anpassung der Torhöhe, Verzögerungsschutzregelung, manuelle Gewinnregelung, Schallgeschwindigkeitskalibrierung, Hochtemperaturkompensation |
| Kommunikation |
RS-485 oder USB2.0 |
| Aufladegerät |
5V2A, Standard-C-Schnittstelle |
| Bildschirm |
1.47 INCH 320×172 IPS_LCD |
| Körpergröße |
178.4 mm × 42 mm × 32 mm |
| Akkulaufzeit |
3.7V 3400mAh Lithium-Batterie für 6 Stunden |
| Gewicht |
Eine Metallhülle: 358g B Injektionshülle: 255g C-Injektion + schnelle Demontage: 289g |
Eigenschaften des Geräts
Kleine Größe, leicht zu tragen
Die Anforderungen an die Oberfläche des Werkstücks sind nicht hoch, die raue Oberfläche ohne Schleifbehandlung kann eine berührungslose Messung erreichen
- Es ist nicht empfindlich gegen Beschichtungen und kann zur Messung der Dicke von beschichteten Teilen verwendet werden
- ohne akustische Kupplung die Dickenmessung des Werkstücks bei hoher Temperatur und die Temperaturkompensation möglich
Allgemeine Merkmale:

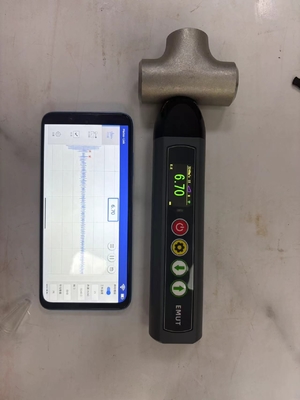

A. Das Gerät besteht aus einem Host und einem Mobiltelefon, die über WLAN drahtlos verbunden sind
B. Das Gerät verwendet das Prinzip des elektromagnetischen Ultraschalls, das Prüfverfahren erfordert kein Polieren der Oberfläche des Werkstücks, kein Kupplungsmittel ist erforderlich
C, die Sonde und der Host sind integriert, die Sonde kann ersetzt werden

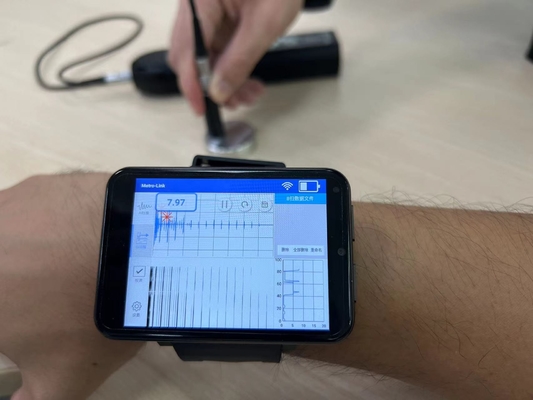

D, verbunden mit Mobiltelefon, Tablet-Computer nach A-Scan, B-Scan zwei Funktionen
E, konfigurierbarer Sondentyp: Sonde (≤ 80°C, kurzfristige Messung), Hochtemperatursonde (≤ 800°C, kurzfristige Messung)
F, konfigurierbarer Hochtemperaturgriff: kurzer Griff (zur Erfüllung der Prüfbedingungen bis 350°C, kurzfristige Messung), langer Griff (zur Erfüllung der Prüfbedingungen bis 800°C,kurzfristige Messung)
Standardkonfiguration
| Seriennummer |
Name |
Anzahl |
Das ist Mark. |
| 1 |
Host-Maschine |
1 |
|
| 2 |
Normaltemperatursonde |
1 |
4MHz, 42mm*32mm |
| 3 |
Ladekabel |
1 |
|
| 4 |
Ladestecker |
1 |
|
| 5 |
Handbuch und Kalibrierzertifikat |
1 |
|
| 6 |
Prüfblock für die Eisenbasis |
1 |
|
| 7 |
Prüfblock mit Aluminiumbasis |
1 |
|
| 8 |
Verpackungskiste |
1 |
|
Optional (nach Bedarf bestellt werden kann, nicht in der Standardkonfiguration enthalten)
