TG-14 Berührungsloser Tablet-Computer A-Scan B-Scan Elektromagnetische Ultraschalldickenmesser
Der TG-14+ elektromagnetische Ultraschalldickenmesser ist ein ultra-kleines,mit einer Dicke von nicht mehr als 10 mm,.
Grundparameter:
| Probenahme |
80 MSPS |
| Bandbreite |
2.5MHz~6MHz |
| Übertragen |
Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einem Prüfstand ausgestattet sein. |
| Gewinn |
Automatische 0 ~ 96 dB, Schritt 1 dB |
| Messgenauigkeit |
± 0,01 mm |
| Schallgeschwindigkeit |
400 ‰ 9999 m/s |
| Wirkungsbereich |
00,75 ∼ 1280 mm |
| Durchschnittliche Note |
L, M, H. Dritte Gang einstellbar |
| Heberabstand |
5 mm ((Aluminium), 4 mm ((Kohlenstoffstahl), 3 mm ((Edelstahl) |
| Messbereich |
Messen von Kohlenstoffstahl 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Meßart |
Aluminium, Kupfer, Eisen, Kohlenstoffstahl, Gussstahl, Legierstahl, Edelstahl, Titanlegierung und andere Metallmaterialien |
| |
|
| Messkanal |
2* dünnes Stück, allgemeine Verwendung, Stange |
| Messmodus |
Einfaches Echo (I-E), Doppel Echo (E-E) |
| Suchmuster |
Grenze - Grenze, Spitze - Spitze, Spitze - Grenze |
| Hilfsfunktion |
Auto-Einstellung, Auto-Gewinn, Auto-Schlaf, A-Scan-Wellenform-Anzeige, Wi-Fi-verbundenes Telefon |
| Korrekturfunktion |
Anpassung der Torhöhe, Verzögerungsschutzregelung, manuelle Gewinnregelung, Schallgeschwindigkeitskalibrierung, Hochtemperaturkompensation |
| |
|
| Kommunikation |
RS-485 oder USB2.0 |
| Aufladegerät |
5V2A, Standard-Schnittstelle Typ C |
| Bildschirm |
1.47 INCH 320×172 IPS_LCD |
| Körpergröße |
178.4 mm × 42 mm × 32 mm |
| Akkulaufzeit |
3.7V 3400mAh Lithium-Batterie für 6 Stunden |
| Gewicht |
Eine Metallhülle: 358g B Injektionshülle: 255g C-Injektion + schnelle Demontage: 289g |
Standardkonfiguration
| Seriennummer |
Name |
Anzahl |
Das ist Mark. |
| 1 |
Host-Maschine |
1 |
|
| 2 |
Normaltemperatursonde |
1 |
4MHz, 42mm*32mm |
| 3 |
Ladekabel |
1 |
|
| 4 |
Ladestecker |
1 |
|
| 5 |
Handbuch |
1 |
|
| 6 |
Prüfblock für die Eisenbasis |
1 |
|
| 7 |
Prüfblock mit Aluminiumbasis |
1 |
|
| 8 |
Verpackungskiste |
1 |
|
Optional (nach Bedarf bestellt werden kann, nicht in der Standardkonfiguration enthalten)
| S.N. |
Name |
Anzahl |
Das ist Mark. |
| 1 |
Hochtemperatursonde |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonde mit kleiner Durchmesser bei Normaltemperatur |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Normaltemperatursonde mit großem Durchmesser |
1 |
4MHz,Φ40mm*60mm |
| 4 |
Mobiltelefon |
1 |
Telefone, die Android und HarmonyOS unterstützen |
| 5 |
- Das ist ein Pad. |
1 |
Unterstützung für Android, HarmonyOS Pad |
| 6 |
Beobachten |
1 |
Uhren, die Android und HarmonyOS unterstützen |
| 7 |
Software für die oberen Computerbereiche |
1 |
APP-Software |
Eigenschaften des Geräts
Kleine Größe, leicht zu tragen
l Die Anforderungen an die Oberfläche des Werkstücks sind nicht hoch, die raue Oberfläche ohne Schleifbehandlung kann eine berührungslose Messung erreichen
l Es ist nicht empfindlich gegen Beschichtungen und kann zur Messung der Dicke von beschichteten Teilen verwendet werden
l Ohne akustische Kupplung kann die Dicke des Werkstücks bei hoher Temperatur gemessen und eine Temperaturkompensation durchgeführt werden.
Allgemeine Merkmale:

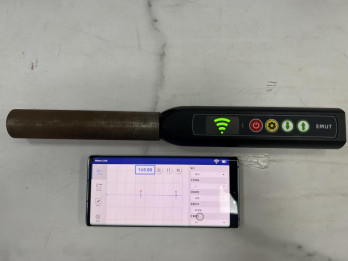

A. Das Gerät besteht aus einem Host und einem Mobiltelefon, die über WLAN drahtlos verbunden sind.
B. Das Gerät verwendet das Prinzip des elektromagnetischen Ultraschalls, das Prüfverfahren erfordert kein Polieren der Oberfläche des Werkstücks, kein Kupplungsmittel ist erforderlich
C, die Sonde und der Host sind integriert, die Sonde kann ersetzt werden

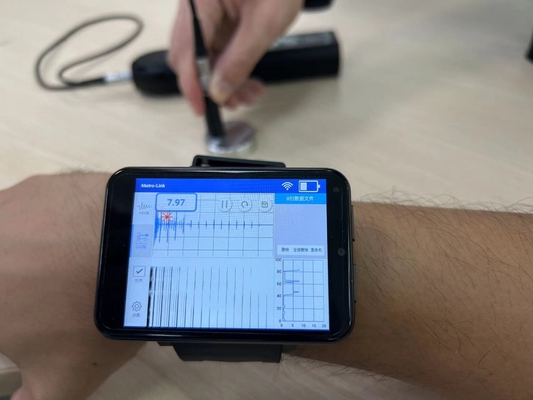

D, verbunden mit Mobiltelefon, Tablet-Computer nach A-Scan, B-Scan zwei Funktionen
E, konfigurierbarer Sondentyp: Sonde (≤ 80°C, kurzfristige Messung), Hochtemperatursonde (≤ 800°C, kurzfristige Messung)
F, konfigurierbarer Hochtemperaturgriff: kurzer Griff (zur Erfüllung der Prüfbedingungen bis 350°C, kurzfristige Messung), langer Griff (zur Erfüllung der Prüfbedingungen bis 800°C,kurzfristige Messung)
