SRT-7150 Oberflächenrauheit Kontur Graphische Wellenlänge Profilometer Integrierte Prüfmaschine

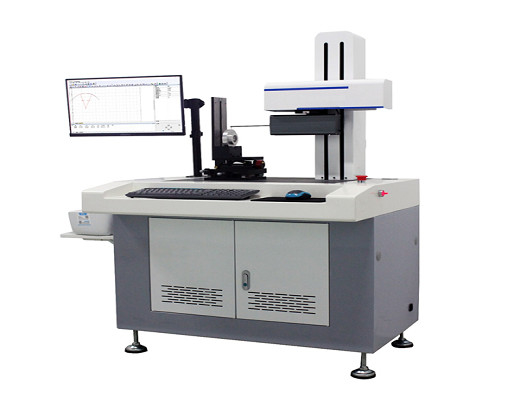

SRT-7150 ist eine integrierte Messmaschine zur Messung von Oberflächenrauheit und Kontur.
Die Oberflächenrauheit und das Profil verschiedener Werkstücke werden mit Hilfe eines hochpräzisen Gittermesssystems, einer hochpräzisen Schleifleitbahn,hochleistungsfähiger berührungsloser Linearmotor, Hochleistungs-Rohheit Messmodul, Hochleistungs-Computer-Steuerungstechnologie und perfekte multifunktionale Software.
Das Gerät kann verschiedene Parameter verschiedener mechanischer Teile messen, wie z. B. Parameter des Profils der geraden Linie und des Querschnitts, Parameter der Oberflächenwellenform, Parameter der Rauheit usw.
Es kann die Geradheit, Neigung, Winkelverarbeitung, Kreisverarbeitung (Entfernung von der geraden Linie zur Tangenzlinie, Entfernung vom Kreiszentrum zum Kreiszentrum, Bogenradius,Abstand vom Kreuzungspunkt zum Kreiszentrum, Entfernung vom Kreiszentrum zur geraden Linie ), Punktlinieverarbeitung (Entfernung vom Kreuzpunkt zur geraden Linie, Entfernung vom Kreuzpunkt zur Kreismitte,Kreuzungspunkt zweier Gerader, Entfernung vom Schnittpunkt zum Schnittpunkt ), logarithmische Kurve, Rillenbreite, Rillentiefe, Rillenrandentfernung, Rillenmitte, Neigung, horizontale Entfernung,vertikale Entfernung und andere Formparameter verschiedener Teile.
Es eignet sich für Lagerindustrie, mechanische Verarbeitung, Automobil, Motorrad, Präzisionshardware, Präzisionswerkzeuge, Formen, Werkzeuge, optische Komponenten und andere Branchen.
Technische Parameter:
| Projektmodell |
SRT-7150 |
|
X-Achse
Gleitende lineare Führungsschiene
|
Genauigkeit der Bewegung |
≤ 0,5 μm /80 mm |
|
X-Achsenposition
Gitterliner
|
Entschließung |
0.1 μm
|
| Herstellungsort |
China |
| Datensensor |
Entschließung |
00,02 μm |
| Herstellungsort |
Im Ausland eingeführt |
| Auflösung des Systems |
65536:1 |
| Lineare Genauigkeit |
≤ ± ± 1,5+ 0,2Hm |
| Kreisbogen |
≤ ±(2+R/8) μm |
| Winkel |
≤ ± 2′ |
| Gerade |
≤ 0,8 μm/100 mm |
| Grobheitsmessung |
| Messbereich |
X-Achse |
- Ich weiß nicht.00,01 - 10 μm |
| Z1-Achse |
± 500 μm |
| Bewertungsparameter |
Grobheitsbewertungsparameter:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq und Rmr (c);
Ripple-Evaluierungsparameter:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Die ursprünglichen Konturbewertungsparameter: Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c)
|
| Probenahmelänge-L |
0.08,0.25,0.8,2.5,8(mm); |
| Dauer der Bewertung |
Gemäß GB / T10610-2009 Standardumsetzung |
| Anzeigfehler |
± 5% |
| Wiederholbarkeit der Indikation |
2% |
| PRofile-Messung |
| Messbereich |
X-Achse |
≤150 mm |
| Z-Achse |
≤ 300 mm (kann je nach Benutzerbedarf angepasst werden) |
| Z1 |
≤ 40 mm |
| Bewegungsgeschwindigkeit des Tisches |
0.05-0.8mm/s (Vier Gang, automatische Geschwindigkeitsregelung) |
| Arbeitsumfeld |
Betriebstemperatur: 10°C bis 30°C (normale Temperatur)
Luftfeuchtigkeit 20-80% RH Keine offensichtliche Schwingungsquelle
|
| Notwendige Stromversorgung |
220V 50Hz 0,5Kw Einzelner Erdungskabel |
| Größe des Geräts (Länge × Breite × Höhe) |
980×740×1500 mm |
| Gewicht des Geräts |
etwa 120 kg. |
Umweltanforderungen für die Verwendung
- Leistungsaufwand: ca. 500 W
- Wechselstromleistung: 220 V ± 10 %, 50 Hz
- Umweltanforderungen: Temperatur - 10 ~ 30 °C;
- Relative Luftfeuchtigkeit: < 85 %
- Es gibt keine offensichtliche Schwingungsquelle an der Anlage.
- Einzelne Erdungsleitungen
- Es sollte keinen Staub, keine Vibrationen, keinen Lärm, keinen Luftstrom, keine korrosiven Gase und kein starkes Magnetfeld im Raum vorhanden sein, das die Messung beeinträchtigen könnte.0 μm/s
Standardkonfiguration des Produkts:
|
Teilname
|
Projektbezeichnung |
| Mechanische Teile |
Host-Instrumentenrahmen x1 |
| Marmorarbeitstisch x1 |
| Universelle Präzisionsregelungstabelle x1 |
| Spalten-System x1 |
| Horizontale Gleisbewegungsvorrichtung x1 |
| Elektrische Teile |
elektrische Steuerung x1 |
| Lineare Gitter x1 |
| Induktionssensor x1 |
| Computer x1 |
| HP-Tintenstrahldrucker x1 |
| Spezielle Messsoftware x1 |
|
Standardteile
|
Standardgröße Kugel x1 |
| High-Standard-Block x2 |
| Standardblock für die Grobheitsmessung x1 |
| Nadel |
Sonde und Messnadel x4
(Zwei Axtformen, zwei spitze)
|
| Andere |
Standard-Werkzeugkasten x1 |
