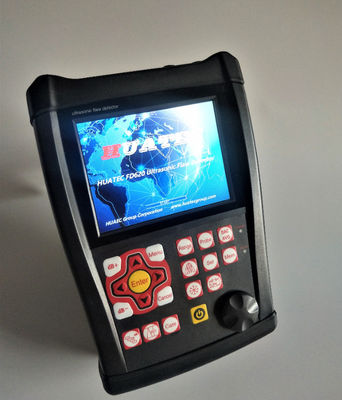

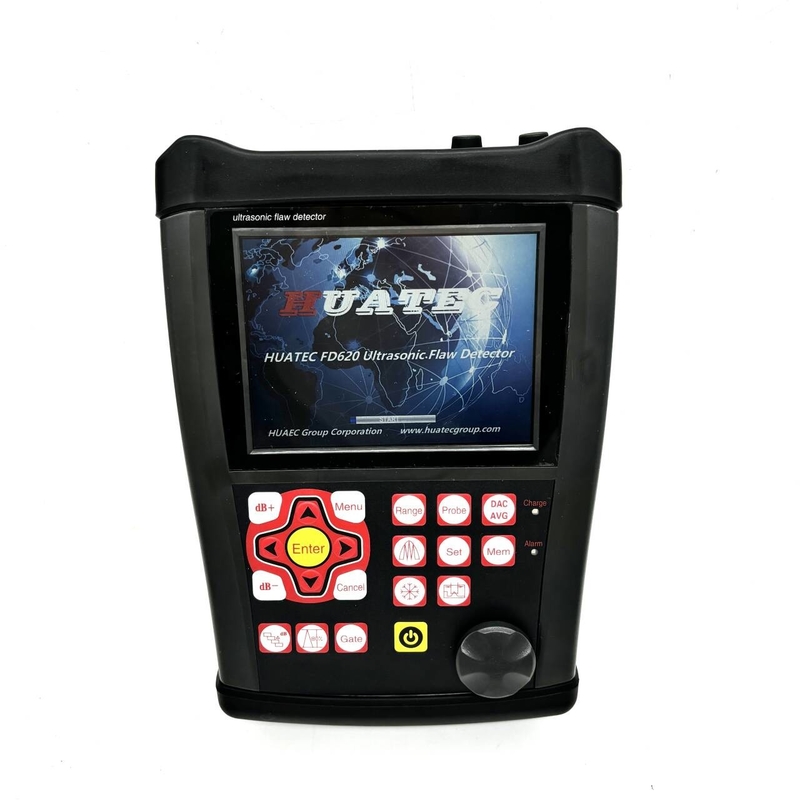

HUATEC FD620 Ultraschallfehlerdetektor mit mobiler APP

HUATEC FD620 Ultraschallfehlerdetektor mit mobiler APP

★Sonde Kalibrierung, Kurvenbildung und andere Vorgänge werden durch das Dialogfeld in den gesamten Prozess angefordert, keine Notwendigkeit, das Handbuch zu lesen

★ Alle Tools enthalten, was Sie brauchen: DAC, AVG, Farbe Bscan, AWS, etc.

★Puls Wiederholungsfrequenz: 30-3000Hz, präzise Anpassung, Hochgeschwindigkeitsscan, nie fehlende Erkennung

★ hohes Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für harte Arbeitsbedingungen

★ 10-stellige AD, hohe Geschwindigkeit Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.

★ Kristallklares echtfarbiges Display. Hilfreiche Benutzeroberfläche erleichtert den Betrieb.

★ Hochgeschwindigkeits-Echtzeit-Fehlererkennung Videoaufnahme.

★ Blaue Zahnverbindung, die mobile APP erzeugt Fehler-Erkennung Bericht vor Ort und realisiert Druck

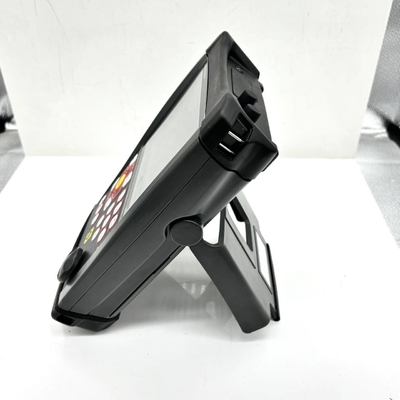

★ IP65 Standard. Legierung + Siliciumgel Gehäuse, wasser- und staubfeste, solide und dauerhaft. Dämpfungsunterstützung macht es in jedem Winkel stehen.

★ Die Batterie hält bei einer Ladung 15 Stunden. Jede Batterie verfügt über eine eigene Ladesteuerung, so dass sie mit zwei Batterien rund um die Uhr arbeiten kann.

Spezifikationen

Bereich: 0-25000 mm bei Stahlgeschwindigkeit

Materialgeschwindigkeit:100 ∼20000 m/s

Wiederholungsfrequenz der Pulse 30 - 3000 Hz

Dynamischer Bereich: ≥ 38 dB

Linearität: Horizontale: +/- 0,2% FSW, vertikale: 2,5% FSH, Verstärkergenauigkeit +/- 1 dB.

Auflösungskraft:> 40 dB (5P14)

Empfindlichkeitsrückstände:> 62 dB

Ablehnung: 0 bis 80% Vollbildschirmhöhe

500 unabhängige Einstellungen, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;

Großspeicher von 1000 A-Grafik

Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission

Sondenarten: Einfach gerade, Einwinkel, Doppel gerade, Doppelwinkel, durch, kriechend, Oberfläche

Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können

Einheiten: Zoll oder Millimeter

Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz

Anzeigeverzögerung: -20 bis 3400 μs

Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs

Innerer wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh

15 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit

4 Stunden typische Ladezeit

H×W×D(mm):260×175×60 (mm)

Gewicht:1.2 kg

Betriebstemperatur: -10 °C bis 50 °C

Lagertemperatur: -30°C bis 50°C

Impulsenergie: 200V, 300V, 400V, 500V wählbar

Berichtigung: Positive Halbwelle, negative Halbwelle, Vollwelle, HF-System

Bandbreite (Verstärkerbandbreite ): 0,2 bis 20 MHz

Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können

Empfindlichkeit: maximal 120 dB bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.

Anschlüsse der Wandler: BNC oder LEMO

Funktionen

Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Distanz s,Amplitude,sz dB,ф).

Fehlergröße: Automatische Fehlergröße mittels AVG/AVG oder DAC, schnelle Meldung von Fehlerannahme oder -ablehnung.

Automatisierte Kalibrierung des Wandlers Nullpunkt, Winkel, Vorderkante und Materialgeschwindigkeit.

Bequem zu machen und zu verwenden DAC und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.

Wenn man die Speicherplatte anschließt, bekommt das Gerät unbegrenzten Speicher.

Automatisierte Erstellung von Videos des Testprozesses und Wiedergabe; U Disk verwenden, die Länge des Videos ist unbegrenzt.

Farb-B-Scan.

Die Einheit verfügt über 13 eingebaute internationale Normen.

Verbindung mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.1.

Kurve Oberflächenkorrekturfunktion.

Funktion zur Messung der Risshöhe.

Vergrößerungsgatter:Verbreitung des Gatterangebots über die gesamte Bildschirmbreite.

Auto-Gewinnfunktion.

Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei einer Aktualisierungsrate von 60 Hz und Umschlag der Anzeige des A-Scans.

Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.

Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.

Alarm: Piep und LED.

Echtzeituhr.

Füllen Sie das Echo.

Ergreifen Sie das Ziel.

Echofarbe innerhalb des Tores.

Standardpaket

Tragbarer Ultraschallfehlerdetektor FD620 1

Strahlwandler (4 MHz, Φ10) 1

Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°) 1

Anschlusskabel für den Wandler (BNC-LEMO 00 oder optionales LEMO 01-LEMO 00) 1

Wiederaufladbare Li-Ionen-Batterien, 8 Ampere 1 Stunde

Stromversorgung/Ladegerät 1

Betriebsanleitung in englischer Sprache 1

App Software 1

Gürtel 1
