Durchdringungsblock PSM-5 NDT-Panel-Kalibrierblock

Durchdringungsblock PSM-5 NDT-Panel-Kalibrierblock

Durchdringungsblock PSM-5: MIL-STD-6866 ASTME-1417

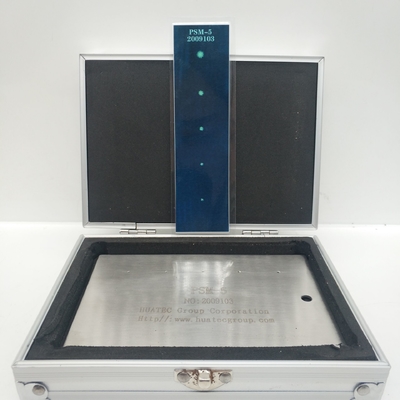

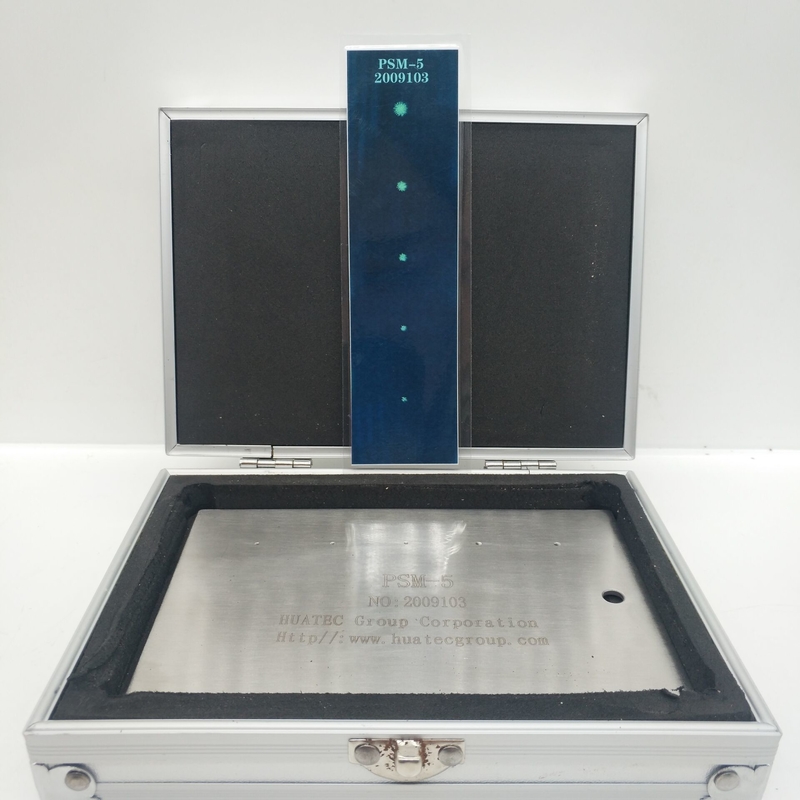

Monitor-Panel für das Penetrationssystem,Eine Edelstahlplatte, 0,090 Zoll dick und 4 x 6 Zoll groß. Ein verchromter Streifen verläuft die Länge einer Seite der Platte.Fünf Risszentren sind gleichmäßig in der Chrombeschichtung in GrößenordnungDie größte ist bei niedrig empfindlichen Penetranten leicht zu erkennen, während die kleinste selbst bei hochempfindlichen Materialien nur schwer zu beobachten ist.Neben dem verchromten Abschnitt befindet sich ein "mittelgroßer Rausch", um die Eigenschaften eines durchdringenden Waschmittels zu beurteilen.

• Das PSM-5 Panel ist in zwei Versionen erhältlich.
  • Grit-Blasted-Typ- mit einem Chromstreifen, der leichter zum Abstumpfen der Oberfläche geblasen wurde.
  • Glatter Typ- der verchromte Streifen der zweiten Variante ist nicht mit Sand gesprengt.
• PSM-5 Panel-Verarbeitung erfüllt die Anforderungen der MIL-STD-6866 und ASTM E-1417 für die tägliche Systemprüfung.

Verwendung des Prüfblocks PSM-5

Der "Testblock zur Überwachung des Penetrationssystems" kann ein Verfahren zur schnellen Bestimmung der kontinuierlichen Leistung des Flüssigkeitspenetrationskontrollsystems liefern.die die verschiedenen Faktoren des Systems widerspiegeln können. ️ Chemische Mittel, Reinigungsmittel, Trocknungskisten und Entwicklungsmittel sind normal oder nicht.kann den plötzlichen Leistungsverlust jedes Faktors aufdecken, wodurch der Bediener auf eine Ausfallleistung des Systems aufmerksam gemacht wird, um Fehler und Auslassungen zu vermeiden.Der Prüfblock PSM-5 ist das praktischste Werkzeug für die Durchlässigkeitsprüfung, um die Anforderungen von MIL-STD-6866 und ASTM E1417 zu erfüllen., und erfüllt auch die Anforderungen der P&WA TAM146040.

Form und Struktur des Prüfblocks PSM-5

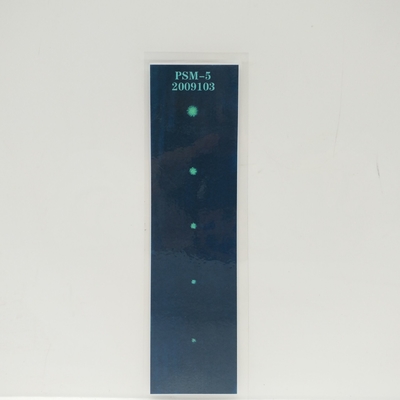

Der Prüfblock PSM-5 ist nach P&WA-Standard gefertigt, seine Matrix besteht aus Edelstahl, die Oberfläche ist in zwei Teile unterteilt: Chromplattierungszone und Garnblaszone,Es gibt 5 strahlende Risse unterschiedlicher Größe, gleichmäßig verteilt auf der Chromplattenzone., ihre Form und Größe sind in Abbildung 1 dargestellt. Das Muster von 5 strahlenden Rissen auf dem Prüfblock ist Sternförmiger Kreis oder Radial.und die Sandblasfläche ist mittelgroß.
