Zusammenfassung:

Der Magnetfeldindikator entspricht dem chinesischen Standard JB3965-85, JB4730-94,und Amerika empfohlene Methode für die Inspektion von magnetischen Partikeln ASTME709 Standard und ASTMA275 Stahlschmiede.

"Magnetpartikelprüfung für Stahldruckbehälter" und "Magnetpartikelprüfung für Druckbehälterschmiede".

Partikelinspektionsdesign ist nicht nur für Druckbehälter geeignet, sondern auch für allgemeine mechanische Produkte, es ist ein gutes Werkzeug, das für die Magnetpartikelfehlererkennung erforderlich ist.

Es kann die umfassende Leistung der Fehlererkennungsausrüstung, der magnetischen Teilchen-Magnetsuspension und der entsprechenden Betriebsmethode überprüfen.

Wir können es leicht verwenden, um die Intensität und Richtung des Magnetfeldes im magnetisierten Bereich zu reflektieren.

Magnetfeldanzeige:

1Der Magnetfeldindikator eignet sich für die magnetische Partikelinspektion von Stahldruckbehältern und allgemeinen mechanischen Produkten.

2Der Magnetfeldindikator eignet sich für die magnetische Partikelinspektion von geschmiedeten Stahlteilen und allgemeinen mechanischen Produkten.

Verwendungszweck:

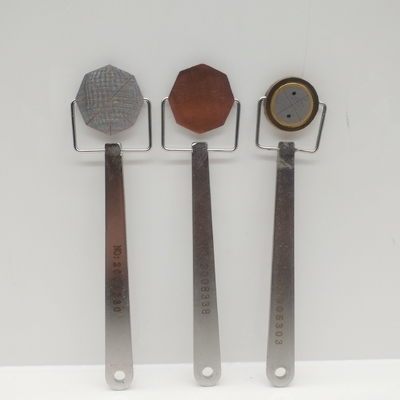

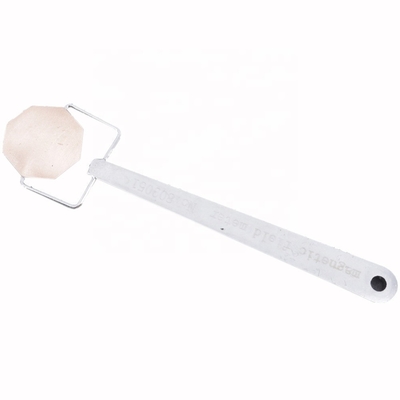

Bei Verwendung eines Magnetfeldindikators des Typs 1 halten Sie den Griff mit der Hand, verwenden Sie die Kupferfläche nach oben, die mit acht Linien auf dem Werkstück befestigt ist;

Mit einem Magnetfeldindikator des Typs 2 wird der Griff mit der Hand so gehalten, dass beide Seiten des Magnetfeldindikators am Werkstück befestigt sind.

Dauerprüfung des Typ-1- und Typ-2-Magnetfeldindikators, wenn das Magnetpulver oder die Magnetsuspension nach dem Sprühendie Magnetfeldanzeigeoberfläche zeigt klare und erkennbare magnetische Spurlinien, bedeutet, daß ein magnetischer Effekt entstanden ist, wenn der Magnetfeldanzeiger keine magnetische Spur bildet oder in die gewünschte Richtung geht, sollte die Magnetisierungsmethode geändert und angepasst werden.

Der Typ-3-Magnetfeldindikator wurde aus Westdeutschland kopiert.

Es kann nicht nur die Fehlererkennungsausrüstung überprüfen, sondern auch überprüfen, ob die umfassende Leistung und Betriebsmethode der magnetischen Teilchen-Magnetsuspension angemessen ist.

Es kann bequem verwendet werden, um die Intensität und Richtung des Magnetfeldes in der magnetisierten Region widerzuspiegeln.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

Die Magnetfeldanzeige besteht aus einem flachen, nicht verbliebenen Schildring wie diesem, innerhalb eines Schildrings wie diesem.

Es wird ein zylindrisches, aus vier Teilen bestehendes weiches Eisen zur Verfügung gestellt.

Die vier Teile werden durch nicht magnetisierte Schlitze voneinander getrennt, um zwei senkrechte Schlitze zu bilden, auf denen eine Abdeckung gedreht wird.

Die Abmessung der Abdeckung beträgt 0,5 mm, und alle 90 Grad ist die Abdeckung mit 1, 2, 3 und 4 Buchstaben eingraviert.und der Abstand zwischen der Abdeckung und dem weichen Eisenzylinder kann durch Drehen der Abdeckung eingestellt werden.

Wenn man das Gerät auf einem magnetisierten Stück untersucht, wird ein Teil der Magnetfeldlinie durch die weiche Eisensäule gebildet.eine entsprechende Lücke in der kreuzförmigen Riss im Deckel erscheint entsprechend der Richtung des Magnetfeldes.

Drehen Sie die Abdeckung um 360°, d. h. die Abdeckung befindet sich 0,5 mm vom weichen Eisenzylinder entfernt.

Wenn das magnetische Partikelbildschirm immer noch nicht verschwindet.

Um die Richtung des Magnetfeldes zu bestimmen, kann der Magnetfeldanzeiger langsam an Ort und Stelle gedreht werden, bis der Riss am sichtbarsten ist.an welchem Punkt das Magnetfeld senkrecht zum gezeigten Riss ist.
