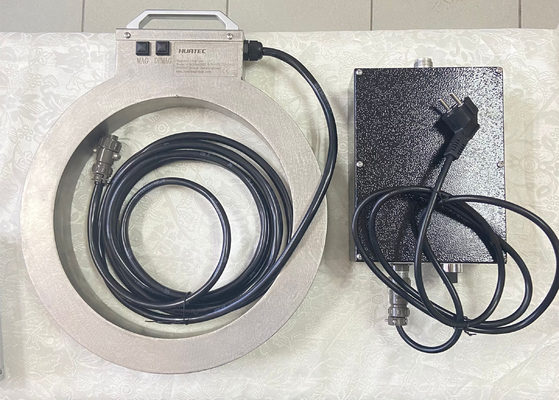

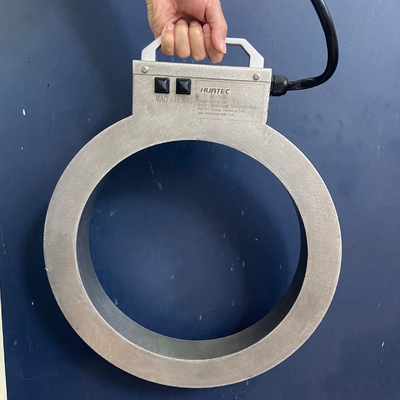

NDT Magnetpartikelprodukte 300 mm Magnetspulenfehlerdetektor

NDT Magnetpartikelprodukte 300 mm Magnetspulenfehlerdetektor

I. Hauptparameter

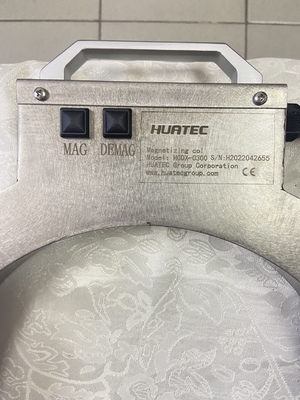

II. Einführung der Funktion

1, Magnetisierung - Einsatz des elektromagnetischen Feldes zur Magnetisierung des Werkstücks;

2, Demagnetisierung - Demagnetisierungsfeld beginnt, das Werkstück zu demagnetisieren;

3, Temperaturüberschreitung - die Spule verfügt über einen eingebauten Temperatursensor von 75 °C. Wenn die eingestellte Temperatur überschritten wird, tritt sie in den Schutzzustand ein.

Einrichtung:

1Die Ausrüstung ist in einer trockenen Umgebung ohne Metallstaub, korrosive Gase und brennbare und explosionsfähige Gegenstände zu installieren.

2Die Temperatur des Umgebungsmediums darf nicht unter - 10 °C und nicht über + 40 °C liegen.

3Die relative Luftfeuchtigkeit darf 85% nicht übersteigen.

4. Die Rohr- und Drahtverbindung zwischen der Montageausrüstung und jeder Hilfsvorrichtung ist nach dem Anzeigeschild und der Steckdose anzuschließen;

5. die Stromversorgung (Stromversorgung, Luftquelle usw. je nach Anlagenumgebung und Betriebsbedingungen) und die Ausrüstungshülle ist zuverlässig geerdet;

Inbetriebnahme:

1Nach der Einrichtung der Ausrüstung prüfen Sie zunächst, ob alle Verbindungskabel und -schrauben los sind und abfallen;

2. Verwenden Sie Instrumente, um zu messen, ob die Spannung am oberen Ende des Hauptschalters der Maschine den Anforderungen der Anlageumgebung und Betriebsbedingungen entspricht;

3. Überprüfen Sie jede Funktionshandlung, drücken oder schalten Sie manuell jeden Funktionsschalter, und jede Funktionshandlung der Ausrüstung muss entsprechend ausgeführt werden;

4- Inspektion der Entmagnetisierungseffekte: Überprüfung, ob der Magnetismus nach der Entmagnetisierung den Anforderungen entspricht;

5Nach erfolgreicher Inbetriebnahme und Inspektion kann die Ausrüstung in Betrieb genommen werden.

IV. Routinemäßige Wartung

Nach dem Gebrauch der Ausrüstung müssen folgende Vorgänge durchgeführt werden:

1. Schalten Sie den Stromschalter aus und schneiden Sie die Stromversorgung der Ausrüstung ab;

2. Ausschalten Sie den Hauptschalter der externen Stromversorgung;

3. die Ölflecken auf der Oberfläche der Spule zu reinigen und die gesamte Ausrüstung sauber zu halten;

4. Überprüfen Sie innerhalb eines Monats, ob die Schaltung, Kabel und Befestigungsmittel los sind und veraltet sind;

5. Überprüfen Sie täglich, ob die Konzentration der Magnetsuspension der Norm entspricht;

6. zur Reinigung der Ölflecken auf der Oberfläche der Ausrüstung ein neutrales Waschen erforderlich ist;

7. Wenn die Hülle beschädigt ist, ist es verboten, sie weiter zu verwenden;

V. Grundsatz der Fehlererkennung

Prinzipien des Elektromagnetismus

Der magnetisierende Strom bildet durch die Oberfläche des ferromagnetischen Werkstücks ein elektromagnetisches Feld (AC und Halbwellen-DC haben Hautwirkung).Die Existenz von Defekten wird die magnetische Kraftlinie abschneiden.Die Magnetpartikel sammeln sich und bilden magnetische Spuren.Das Vorhandensein von Defekten kann durch Beobachtung magnetischer Markierungen beurteilt werden (magnetische Markierungen sind eigentlich vergrößerte Defekte).

Empfindlichkeit

Die Empfindlichkeit bezieht sich auf die Präzision der Magnetpartikelfehlererkennung, die normalerweise durch den NATIONAL Standard TYPE A-Test nachgewiesen wird.Typ A Standard-Testblatt hat drei Arten von EmpfindlichkeitJe kleiner der Bruchteilwert im Typ A ist, desto höher ist die erforderliche effektive magnetische Induktionsstärke, die eine magnetische Markierung anzeigen kann (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, sechs Punkte, die höchste Empfindlichkeit von 1# Testfilm umfasst A-15/100, A-7/50. 2# Testtabletten haben eine moderate Empfindlichkeit, geeignet für die meisten Branchen, einschließlich A-30/100, A-15/50..3# Testtabletten haben die niedrigste Empfindlichkeit, darunter A-60/100 und A-30/50.)

Methode der Verwendung des Standardempfindlichkeitsprüfstoffs (für die kontinuierliche Methode geeignet),üblicherweise mit Typ A-Standardprüfstück 2#(30/100 oder 15/50) für die Auswahl des Magnetisierungsstroms zur Fehlererkennung.

Die künstlichen Defekte können deutlich auf der glatten Oberfläche des Prüfstücks angezeigt werden, indem die Oberfläche des mit künstlichen Defekten versehenen Prüfstücks fest an das zu prüfende Werkstück angebracht wird.langsame magnetische Aufhängung durch das Werkstück und Anwendung eines geeigneten Magnetisierungsstroms (Anpassung der Umfangsrichtung bzw. Längsrichtung)Der Wert des Magnetisierungsstroms ist die entsprechende Magnetisierungsspezifikation.
