Anleitung für das Filmübertragungsdichte-Densitometer HUA-200

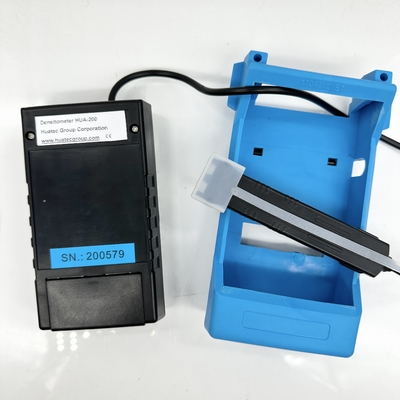

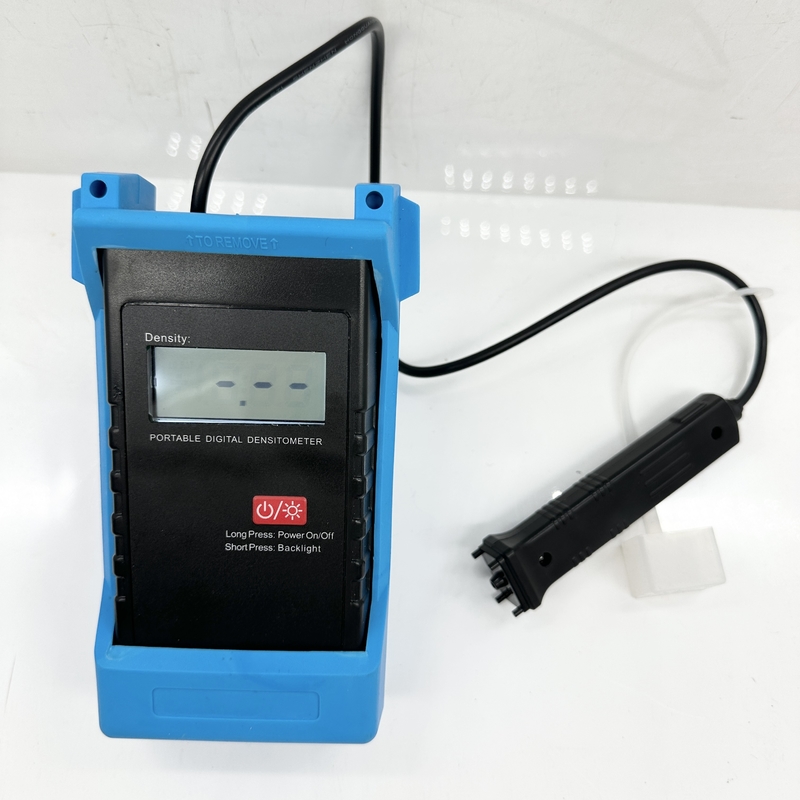

Das HUA-200 ist ein robustes, einfach zu bedienendes, tragbares Densitometer mit separater Sonde zur Messung der Übertragungsdichte von Röntgenfilm.,Laboratorien und Büros.
Der Bediener legt den Film einfach auf den Betrachter (Emulsionsseite nach oben),Platziert die Sonde auf den Film, wo die Messung erforderlich ist, und die Messung wird auf dem 4-stelligen LCD-Bildschirm mit weißem Licht angezeigtAuf dem digitalen Display ist ein Warnsignal für einen niedrigen Akku vorhanden.
Technische Spezifikationen
| Reichweite |
650 Cd/m2 - 320 000 Cd/m2, ((5 000 Lux) |
| Dichte |
0.00 5,00 D |
| Anzeige |
4stelliges LCD |
| Genauigkeit |
0.03 D |
| Optische Blende |
3 mm Durchmesser |
| Probe Temperatur kompensiert |
| Entschließung |
0.01D |
| Wiederholbarkeit |
0.02D |
| Detektor |
mit einer Breite von nicht mehr als 15 mm |
| Stromversorgung |
(AA/1.5V) x2-Alkali-Batterie |
| Akkulaufzeit |
1200 Stunden (auf Dauer, ohne Beleuchtung) |
| Abmessungen |
6.7×3,5×2,4× (170 mm × 90 mm × 60 mm) |
| Gewicht |
1.7 Pfund (800 g) |
Hinweis:Stellen Sie sicher, dass die AA-Batterie in den richtigen Polarität aufgestellt ist.
Messung:
1. Lang drücken Sie den Stromschalter (1) für mehr als 1 Sekunde, bis
2Legen Sie die Sonde von HUA-200 auf einen Film-Viewer.
3. Halten Sie die Sonde auf dem Betrachter, drücken Sie die Zero adj (2), halten Sie sie gedrückt, bis die 0.00 Anzeige erscheint, dann lassen Sie die Zero adj (2).
4Legen Sie die Fläche der Probe, die Sie messen möchten, und legen Sie dann die Sonde HUA-200 auf die Fläche der Probe.
5Digitale Ablesungen zeigen die Dichte der Probe.
6. Kurz drücken Sie den Stromschalter ((1), das Rücklicht wird eingeschaltet oder ausgeschaltet.
Instandhaltung:
Wenn das Zeichen "LO BAT" angezeigt wird, ersetzen Sie die Batterie.
Programmmodus: (verwenden Sie es vorsichtig, wenn es wirklich notwendig ist)
1Schalten Sie die HUA-200 aus.
2. Halten Sie Zero adj(2) gedrückt und drücken Sie dann lange auf den Stromschalter (((1), bis ′′+000′′
Es bedeutet, dass Sie eingegeben haben
in den Programmmodus.
3. Kurz drücken Sie die Null adj (((2), es wird zwischen F0-F1-F2-F3-F0.
a) F-0: Ursprungsdaten, keine Kurvenübereinstimmung.
b) F-1: Schwarz-weiße Filmbasis (lithographische Folie)
c) F-2: Blaufilmbasis ((Industriefilm) - Standardoption
d) F-3: Inlandsfilm
4Nach dem Programm müssen Sie die Einheit neu starten.
Anmerkungen: Jeder HUA-200 wird während der Fertigung streng kalibriert, und der Anfangsfaktor sollte 0 sein.00. Wenn die Fehlermarge ±0 übersteigt.03Zuerst stellen Sie sicher, dass Ihre Probe gültig und vertrauenswürdig ist, und dann können Sie in den Programmmodus gehen, um sie neu zu kalibrieren.
