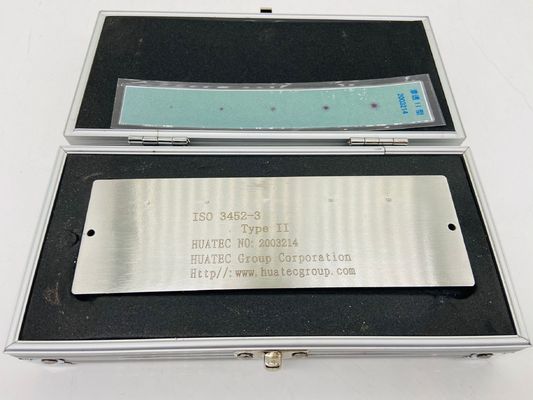

PT Typ II Probenreferenz-Testblock

PT-Probenreferenztestblock Typ II

Die Leistungsbewertung von Eindringprüfungen nach ISO 3452-3:2013 beschreibt zwei Arten von Referenzblöcken - Referenzblöcke vom Typ 2 dienen der routinemäßigen Bewertung der DPI-Systemleistung.

Hinweis: Durchmesser der fünf Rissbereiche in mm, Toleranz ±10 %

Das fünfpunktige, verchromte Edelstahlprüfstück ist ein Prüfstück vom Typ II in der Reihe der Eindringprüfungen. Es wird gemäß den Normen GB/T18851-2008 und EN ISO3452-3:2013 hergestellt. Im Dezember 2002 wurde die nationale Branchenbewertung bestanden. Der Testblock erfüllt die Anforderungen der Normen GB/T18851-2008, EN ISO3452 und ASME. Der tatsächliche Messwert des künstlichen Defekts basiert auf dem Zertifikat ISO 10474 oder EN 10204 Typ 3.1.

Für die Messung der Durchmesser wurde ein Fluoreszenz-Eindringmittel der Stufe 2, Wasser und Trockenentwickler verwendet; Farbkontrast-Eindringmittel der Stufe 2 wurde verwendet. (Aktualisierung mit tatsächlichem Zustand, Materialgüte wurde verwendet)

Referenzblock Typ 2 besteht aus Edelstahl, der mit einer Nickelschicht und anschließend mit einer Hartchromlegierung beschichtet ist.

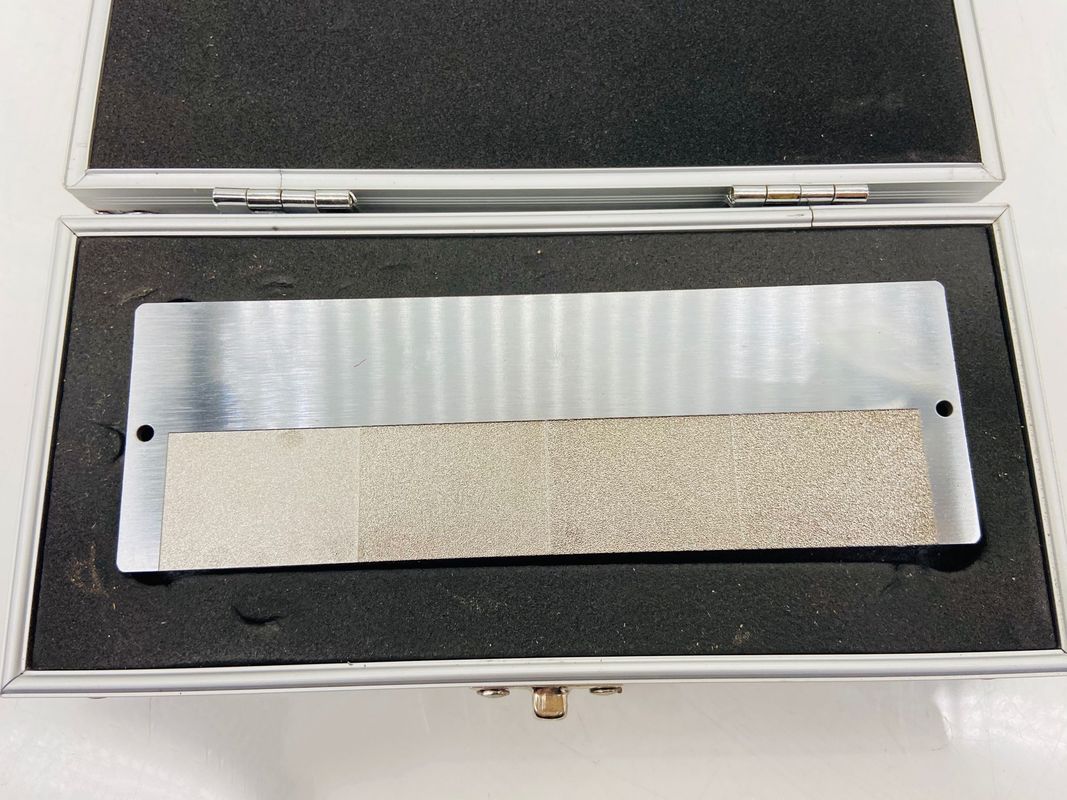

In dieser Schicht wurden dann künstlich fünf sternförmige Defekte mit Durchmessern von 3,0 bis 5,5 mm erzeugt, wobei die fünf Defekte entsprechend ihrer Größe gleichmäßig angeordnet sind. Zur Bewertung der Waschbarkeit* enthält der Referenzblock Typ 2 vier benachbarte Bereiche mit Rauheiten von R = 2,5 μm, 5 μm, 10 μm und 15 μm. Der kleinste Defekt befindet sich neben dem Bereich mit der kleinsten Rauheit.
