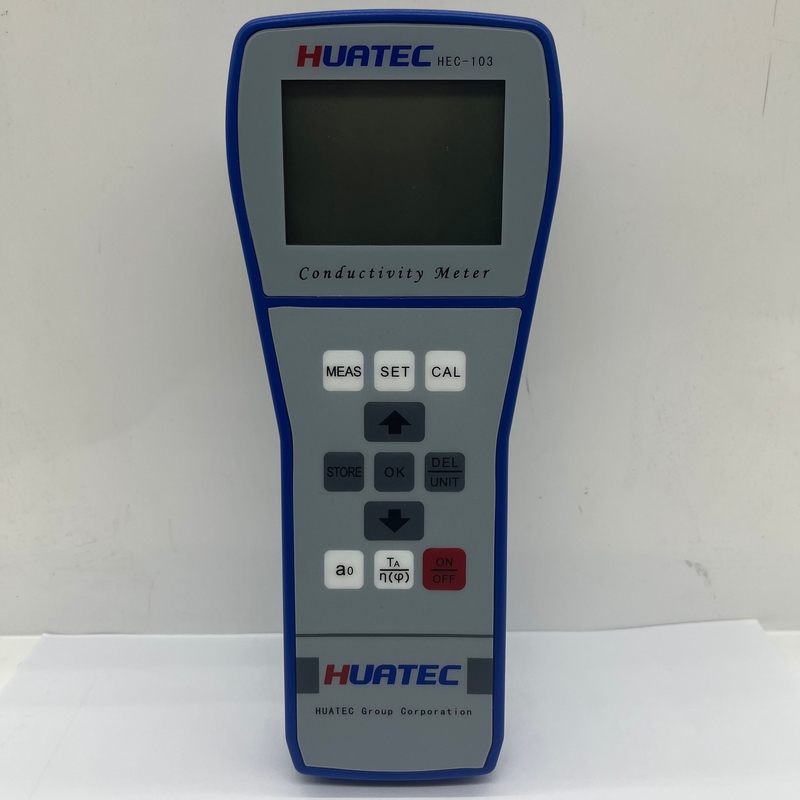

DIGITALER LEITUNGSMETER
HEC-103A/103A1
Die Produkte dieser Serie sind die erste Generation von Digitalen Leitungsmessgeräten mit Wirbelphase.und Zustandserkennung für nichtferromagnetische MetalleDiese sind in der Maschinenindustrie, in der Elektrizität, in der Luftfahrt, in der Luftfahrt, in der Atomindustrie, im Militär usw. üblich.
- Unterscheidung und Prüfung von Legierungen
- Prüfung des Wärmebehandlungszustands während der Herstellung sowie Prüfung von Schäden durch Überhitzung während des Betriebs (z. B. Flugzeug).
- Ermittlung von Materialien
- Klassifizierung der Metalle
- Nachweis der Dichte von pulvermetallurgischen Teilen
- Ermittlung der Leitfähigkeit von Leitern während der Herstellung und Wartung.
- Schönes Aussehen, leicht zu tragen und zu greifen, einfach und bequem zu bedienen.
- Großer Bildschirm, große Schriftart; gleichzeitige Anzeige des gemessenen Ergebnisses, der Arbeitsfrequenz, der Temperatur, des Temperaturkoeffizienten usw.
- Richtig ausgelegt mit Hintergrundbeleuchtung zur Ablesung der Messdaten in schlechten Lichtverhältnissen.
- Spezielle Einstellung des Temperaturkoeffizienten und automatischer Kalibriermodus, bequem und zuverlässig für den Benutzer.
- Ausgezeichnete Konstruktion der Abhebe- und Temperaturkompensation des Geräts zur Gewährleistung der Messgenauigkeit.
- Mit austauschbaren Sonden des Geräts kann der Benutzer selbst die von unserer Firma zur Verfügung gestellten Sonden ohne Übereinstimmung wechseln.
- Mit integriertem Datenspeicher, ausreichend, um 4000 Gruppen von Messdaten und wichtigen Messparametern aufzuzeichnen; zur Verbindung zu einem Computer zur Erstellung eines vollständigen Berichts.
- Zwei Arten von Maßeinheiten (MS/m oder %IACS) für eine bequeme Auswahl.
- Es gibt zwei Arten von Sprachauswahl: Japanisch und Englisch.
|
Modell
Artikel 2
|
HEC-103A1 |
HEC-103A |
| Arbeiterfrequenz. |
60KHz, Sinuswelle |
60KHz, Sinuswelle |
| Messbereich für die Leitfähigkeit |
7.76 % IACS bis 112 % IACS oder 4,5 MS/m bis 65 MS/m oder Widerstand 0,01538 bis 0,22222Ω•mm2/m |
0.51 %IACS bis 112 %IACS oder 0,3 MS/m bis 65 MS/m oder Widerstand 0,015388 bis 3,33333Ω•mm2/m |
| Auflösungskraft |
0.01%IACS(wenn <51%IACS);
0.1%IACS(51%IACS bis 112%IACS)
|
| Messgenauigkeit |
± 1% (Temperaturbereich von 0°C bis 40°C) ± 0,5% (Temperaturbereich von 20°C) |
| Abhebewirkung |
Sondenkompensation 0,5 mm |
| Temperaturmessung |
0°C bis +50°C (Genauigkeit 0,5°C) |
| Funktion der Auto-Kompensation |
Messresultat der Leitfähigkeit, automatisch auf den Wert bei Temperatur 20 °C angepasst |
| Normale Arbeitsumgebung |
Temperatur von 0°C bis +50°C; relative Luftfeuchtigkeit von 0 bis 95% |
| Anzeige |
Flüssigkristallgroßer Bildschirm, Hintergrundbeleuchtung, mehrere wichtige Parameter gleichzeitig angezeigt. |
| Stromversorgung |
mit einer Leistung von mehr als 10 W und |
| Sonden |
Eine Sonde mit einem Durchmesser von ¢14 mm, Arbeitsfrequenz 60 KHz, für Instrumentenmodelle 103A und 103A1; Sonden sind austauschbar. |
| Lesegedächtnis |
Speicherung für 4000 Gruppen von Messdatendateien. |
| Kommunikation mit der PC-Maschine |
RS 232-Schnittstelle |
| Gewicht der Gastmaschine |
0.5 kg (einschließlich Batterien) |
| Größe der Hostmaschine |
220 mm x 95 mm x 55 mm |
| Schalen des Geräts |
Technischer Kunststoff, hohe Stoßfestigkeit, wasserdichte Hülle für dieses Instrument |
| Verpackung und Schutz |
Hochschlagfestige, wasserdichte, tragbare Schachtel aus Aluminiumlegierung; darin befinden sich Instrumente, Sonden, Kommunikationskabel, Bedienungsanleitung, Leitblöcke, Auflader,Gerätestand,U-Fläche (oder optische Festplatte) |
| Zubehör |
2 Stück Standardleitungsblöcke für Modell HEC-103A1; 3 Stück Standardleitungsblöcke für Modell HEC-103A. Sie können weitere Blöcke kaufen, wenn Sie möchten. |
Standardzubehör:
Hauptgerät 1pc, Sonde mit 14 mm Durchmesser 60KHz, Kommunikationskabel, Bedienungsanleitung, Kalibrierzertifikat, Aufladegerät, Instrumentenstand, U-Disk (oder optische Diskette),
2 Stück Standardleitungsblöcke für Modell HEC-103A1; 3 Stück Standardleitungsblöcke für Modell HEC-103A
Zusatzzubehör:
Leiterschutzgehäuse
Die primären Indizes
HEC-103A und HEC-103A1 Wirbelstromleitungsmessgeräte
|
Artikel 2
Modell
|
Messbereich |
Abheben |
Arbeiterfrequenz. |
Messfläche |
Messung der Kammer |
Auto. Entschädigung |
Lesegedächtnis |
Messung
Präzision
|
| HEC-103A |
0.51%·112%IACS
(ganzer Messbereich)
|
0.5 mm |
60 kHz |
Mindestens 14 mm |
Keine |
Zwei Temperaturkompensationsmodi
gleiche oder unterschiedliche Temperaturbedingungen
(manuell)
|
Speichern Sie 4000 Datensätze und können auf den Computer hochladen |
±0,5% der Messungen |
| HEC-103A1 |
7.76 ¢112% IACS |
- Messbereich:
Der Messbereich des Modells HEC-103A, 103B, 103B1 ist groß. Neben Kupfer, Kupferlegierung, Aluminium und Aluminiumlegierung kann das Gerät auchTitaniumSie benötigen nicht separat ein Instrument mit hoher oder niedriger Leitfähigkeit zu kaufen, sondern nur ein Instrument mit hoher oder niedriger Leitfähigkeit.Aber ein Instrument reicht..
- Entschädigung bei Abheben
Die Abhebenkompensation ist ein wichtiger Parameter des Wirbelstromleitungsmessers, d. h. die Fähigkeit des Geräts, die nichtleitende Schicht (wie Farbe, Beschichtung usw.) zu überwinden.) über dem Prüfmaterial. Modell HEC-103A, 103A1, 103B oder 103B1 ist das gleiche wie ausländische gleiche Instrumentart und das einzige Instrument, dessen Abstandskompensation in China bis zu 0,5 mm beträgt.oder andere Verunreinigungen und eine raue Oberfläche über dem Prüfsubstanz, können Sie die genauen Testdaten nur erhalten, wenn die Lücke kleiner als 0,5 mm ist.
- Arbeitsfrequenz
Die derzeit verwendeten Arbeitsfrequenzen sind 60 KHz und 500 KHz, 60 KHz für die Luftfahrtindustrie, 500 KHz für die Detektion von Blech.mit einer hohen und einer niedrigen Frequenzsonde und einer hohen Frequenzsonde von bis zu 500 KHzDie Hochfrequenzsonde kann für superdünne Werkstücke mit einer Dicke von 0,1 mm bis 0,3 mm verwendet werden, sodass Sie sich keine Sorgen mehr um die Messung von superdünnen Werkstücken machen müssen.
- Messfläche
Der Durchmesser der Wirbelstromleitungsmessungssonde liegt in der Regel zwischen 13 mm und 14 mm, aber das Modell HEC-103B hat eine große Sonde und eine kleine Sonde mit einem Durchmesser von 8 mm.Die Sonde wird mit elektromagnetischer Abschirmungstechnologie ausgestattet., dass das gemessene Material nicht mehr als doppelt so groß sein muss wie die Sonde.so dass Sie sich keine Sorgen mehr machen müssen, kleine Werkstücke zu messen.
- Messumfang und schnelle Sortierung
Das Modell HEC-103B verfügt über eine einzigartige Camber-Modifikationstechnologie, mit dem speziellen Camber-Messmodus und der ′′-Form-Sondenhülle kann das Camber-Material stabil gemessen werden.
Das Modell HEC-103B verfügt über eine Kontinuitätsmessfunktion, mit der SieMaterialien schnell sortierenDurch Einstellung der oberen und unteren Grenzwarnung, um die Effizienz zu maximieren
- Temperaturkompensation
Die anderen Messgeräte verfügen nur über einen virtuellen Temperaturkompensationsmodus, der nur dann genau messen kann, wenn die Temperatur des Kalibrierstandards ∆ ∆ mit der des gemessenen Materials identisch ist.Modell HEC-103B verwendet die fortschrittliche Technologie aus DeutschlandEs ist das einzige Gerät, das die tatsächliche automatische Temperaturkompensation aufweist.Es könnte automatisch die Standardwerte kompensieren.
- Datenspeicherung
Alle Modelle können 500 festgelegte Daten speichern. Es kann als automatisches Speichern eingestellt werden, ohne die Betriebsgeschwindigkeit zu beeinträchtigen. Sie müssen keine Notizen mehr machen, sondern die Messungen jederzeit einfach anzeigen,Das reduziert auch die manuelle Fehlerrate.Alle Modelle HUATEC außer HEC-101 Instrumente können den Computer anschließen und Daten auf den Computer hochladen, um zu organisieren und zu drucken
- Messgenauigkeit
Die Indikatoren und Funktionen jedes Modells unterscheiden sich voneinander, aber der kritischste Parameter, der Messgenauigkeit des Instruments, ist kompromisslos.5% ~ ± 1% wie bei einem ausländischen Instrument des gleichen Typs, um die genauesten Messungen zu gewährleisten.
- Messung Parameter
Jedes Modell verfügt über drei Arten von Messparametern: ¢MS/m, ¢%IACS und ¢ • mm2/m, ein Tastenknopf ohne manuelle Handhabung, ist wunderbar einfach zu bedienen.
