Doppelfrequenzwirbelstromfehlerdetektor der HEF-600-Serie

Doppelfrequenzwirbelstromfehlerdetektor der Serie HEF-600

HUATEC HEF-600 Serie sind eine neue Wirbelstrom Fehlerdetektor von unserer Firma, es ist ein Instrument, das vier Funktionen wie herkömmliche Wirbelstrom, Magnetspeicher (optional),Dickenmessgerät (optional), Messung der elektrischen Leitfähigkeit (optional), Härte-Sortierung (optional), die Benutzer können die geeigneten Funktionen je nach Bedarf auswählen,so kann es effektiv die Kosten der Erkennung reduzierenGleichzeitig ist das Gerät mit leistungsstarken Dual-Core-Prozessoren, eingebettetem Betriebssystem ausgestattet, es verwendet die fortschrittlichste digitale elektronische Technologie,Magnetische Speichertechniken und Mikroprozessortechnik , kann es die Metallfehler in Metallmaterial erkennen und die Arten von Legierungen und Wärmebehandlungsbedingungen, die Dickenänderung usw. kennen.Es hat ein Menü zeigt alle Einstellungen und Menüoptionen, ist eine sehr praktische, einfach zu bedienende, multifunktionale tragbare Wirbelstromprüfgeräte, aber auch zur Messung der elektrischen Leitfähigkeit, nichtmetallische Beschichtungstärke.

Detektionsfrequenzbereich: 50 Hz-10 MHz, Verstärkung: 0-90,0 dB, Phase: 0-359 Grad, einschließlich Einstellung der Startphase, Auswahl der Ausgleichslast bei absoluter und Differentialprüfung,Ihre Erkennungsbedürfnisse umfassend erfüllenEs ist klein und leichtgewichtig, und sein Verpackungsdesign erfüllt die Anforderungen der Ergonomie.Die Batterie kann mehr als 12 Stunden kontinuierlich arbeiten.Es ist also ideal für Feldingenieure, ob es Treppen steigen, sich in enge Eingänge drücken oder in der Höhe arbeiten.hochauflösendes Farb-LCD-Display kann unter allen Lichtbedingungen deutlich sichtbar sein.

Das Gerät kann einen "dummen" Betrieb realisieren. Gemäß der erforderlichen Erkennungsaufgabe werden die Prozessparameter wie Frequenz, Verstärkung und Phase von Fachleuten vorgegeben.die entsprechenden Prüfprozessparameter können jederzeit angepasst werdenDie Betreiber können lange ohne spezielle Ausbildung arbeiten.

Dieses tragbare Instrument ist in der Luftfahrt, Luftfahrt, Energie und Petrochemie für die In-Service-Prüfung für den Kupfer, Titan, Aluminium, Zirkonium und andere Messungen verfügbar.Es kann die Interferenzzeichen durch die Ungleichmäßigkeit der Werkstückmaterialien verursacht zurückhaltenDurch die vollständig digitalen Konstruktionen ist es möglich, ein Standardprüfverfahren im Gerät einzurichten.für die Benutzer, die unter die Kontrolle genommen werden.

2. Parameter

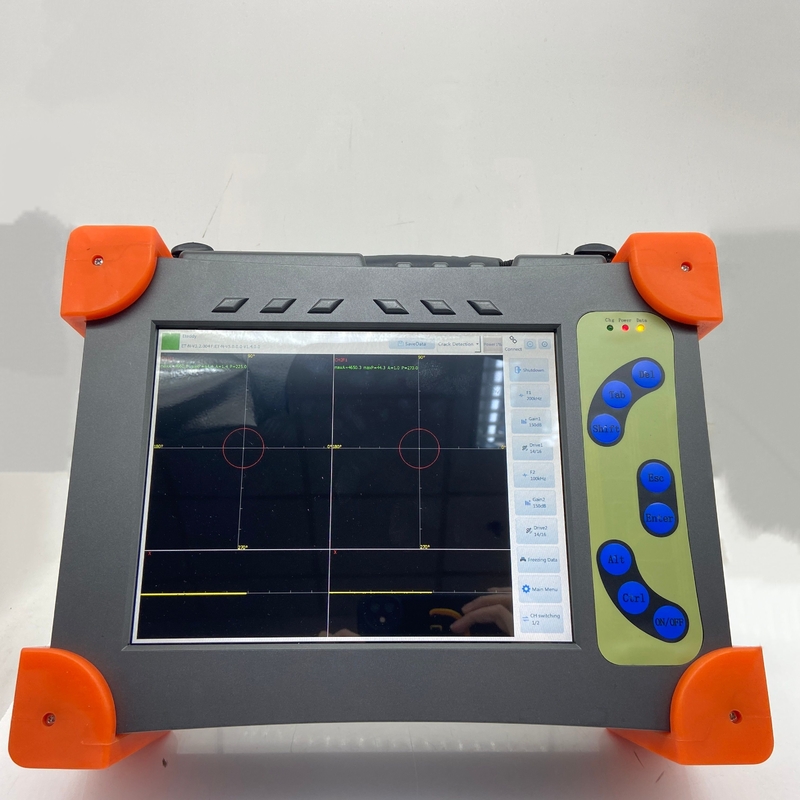

* Großer Bildschirm, hohe Größe 10,4 Zoll Farb-LCD

*Frequenznummer: Doppelfrequenz

* Frequenzbereich: 10 Hz 10 MHz, Schrittgröße: 1 / 5 / 10

* Hardware-Gewinn: 0-40 dB, Min-Schritt 0,1 dB, Software-Gewinn: 0-99 dB, Min-Schritt 0,1 dB

*Phasen: 0 ~ 359 ° und 1 ° für jedes Getriebe

*Anzeigemodus: Impedanz, Zeitbasis, Punkt und Linie

*Datenspeicher von 30 GB für Werte und Grafiken

*Betriebssystem: Linux 3.0

*Operationssprache: Englisch

*Einfache Bedienung, Echtzeit-Bildschirm-Aufforderung und Mensch-Maschine-Dialog

*Online-Hotkey-Grafiken und Texthilfe.

*Digitale Filterung: Hoch- und Niederpassfrequenz kann eingestellt werden

*Filterkoeffizient: 0-4000

*Schnelle digitale elektronische Bilanz

*Automatische/manuelle Amplituden- und Phasenmessung

* Alarmfenster:Ventilatorförmig, rechteckig, kreisförmig

*Hintergrundwahl des rechteckigen Koordinatensystems und des Polarkoordinatensystems

* Automatische Anzeige von Kalender und Zeit

* Stromversorgung: 110V ∼ 220V ((-20% ~ + 20%) 50 ∼ 60Hz, Stromverbrauch 10W

*Eingebettet in eine wiederaufladbare Lithiumbatterie

*Anforderungen an den Adapter:DC15.6V, 6A

*Laufzeit der Batterie: ≥8h

*Betriebstemperatur: -10°C -50°C

*Relative Luftfeuchtigkeit: ≤ 80%

* Größe ((W*H*T):320 mm X 235 mm X 103 mm

* Gewicht: 3 kg, inklusive Batterie

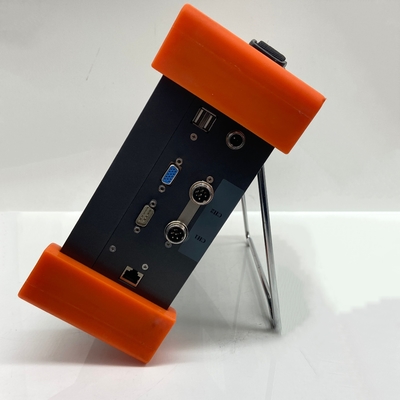

*USB-Anschluss: 2 Ports

* RS-231-Anschluss: 1 Anschluss

*Video-Ausgang:Standard-VGA-Ausgang

*Alarmausgang:8

*Start-Eingabe:8

*Eingabe des Encoders:1

* Testkanal 1-4

*Sonde-Antrieb:1-16

* Anzeigemodus: Vollkurve, Blank

*Erkennung: Vollwelle, positive Halbwelle, negative Halbwelle, HF-Welle

*Wellenfilter: Filterung in drei Stufen

3. Grundprinzip

Der Eddy-Stromfehlerdetektor ist eine zerstörungsfreie Prüfmethode, die auf dem Prinzip der elektromagnetischen Induktion basiert und für leitfähige Materialien geeignet ist.Wenn ein Leiter in ein Wechselfeld gelegt wird, wird ein induzierter Strom im Leiter, d. h. Wirbelstrom, entstehen.Der induzierte Strom wird sich ändern.Durch die Verwendung dieses Phänomens können die Art, der Zustand und der Defekt des Leiters bestimmt werden.

Der Wirbelstromfehlerdetektor soll den Leiter mit Wechselstrom der Spule nahebringen und das Wechselmagnetfeld durch die Spule erzeugen.Das Wechselmagnetfeld geht durch den Leiter und hat elektromagnetische Induktion mit ihm Wirbelstrom im Leiter zu etablierenDer Wirbelstrom im Leiter wird auch sein eigenes Magnetfeld erzeugen.die zur Änderung der Spulenspannung und Impedanz führen wirdDaher werden die Stärke und Verteilung des Wirbelstroms beeinträchtigt, wenn an oder nahe der Leiteroberfläche Defekte auftreten oder sich das gemessene Metallmaterial ändert.Die Änderung der Wirbelstrom wird Veränderungen in der Spannung und Impedanz der Detektionsspule verursachenNach dieser Veränderung können wir indirekt wissen, ob es Defekte im Leiter gibt und ob sich die Leistung von Metallmaterialien geändert hat.

4. Modellführer

5. Standardpaket

Haupteinheit

Schweißprüfungssonde mit Kabel

Kohlenstoffstahl aus Kalibrierblock

Zertifikat für die Kalibrierung

Gebrauchsanleitung

Verbrennungskoffer

6Zusätzliches Zubehör

Verschiedene Materialkalibrierblöcke

Verschiedene Sonden für verschiedene Anwendungen
