Automatische Kalibrierungsfunktion, tragbarer Ultraschall-Fehlerdetektor, SD-Karte, Touchscreen
Merkmale
●Hochpräzise Quantifizierung und Positionierung, um den Anforderungen der Nah- und Fernerkennung gerecht zu werden
●Die Nahfeld-Blindzone ist klein und kann die Erkennungsanforderungen für Rohre mit kleinem Durchmesser und dünner Wand erfüllen.
●Automatische Kalibrierungsfunktion: automatische Ein-Knopf-Kalibrierung, einfach zu bedienen, automatische Prüfsonde „P-Verzögerung“, „K-Wert“, „X-Wert“ und Geschwindigkeit
●Automatische Anzeige der Fehlerechoposition (Tiefe:d, Horizontal:p,Abstand:s, Amplitude,dB,ф)
●Drei Skalen frei umschalten (Tiefe:d, Horizontal:p,Entfernung:s)
●Automatische Verstärkung, Spitzenhüllkurve und Spitzenspeicherfunktionen, die die Erkennungseffizienz verbessern können.
●Zeichnen Sie den Fehlererkennungsprozess und die dynamische Wiedergabe automatisch auf
●Berechnung des φ-Wertes: Schmiedefehlererkennung durch gerade Sonde, kann den höchsten φ-Wert der Welle automatisch ermitteln
● 500 unabhängige Kanäle (erweiterbar), die die Erkennungsstandards aller Branchen frei eingeben und speichern können, müssen keine Standardblöcke für die Inspektion vor Ort mitführen.
●Speichern und geben Sie 500 A-Bild-Wellen und Daten frei wieder
● Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden.Die Probenahmestellen sind uneingeschränkt und können korrigiert und kompensiert werden.
●14 integrierte Inspektionsstandards
●Freie Eingabe aller Industriestandards
●Impulsbreite und -stärke können eingestellt werden
●B-Scan- und B-Farbscan-Funktion;
●Kann mit dem Computer kommunizieren und WORD exportieren.Datei, auch der Entdeckungsbericht
●IP65-ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und hervorragende Entstörungsfähigkeit
●Verwenden Sie (drahtlose) Kommunikationssoftware, um Datendruckberichte usw. zu analysieren；
●260.000-Farben-Echtfarbenbildschirm, geeignet für Arbeitsumgebungen bei starkem oder schwachem Licht
●Hochleistungs-Lithiumbatterie, kann 8–10 Stunden lang ununterbrochen arbeiten
●Echtzeituhraufzeichnung: Fehlererkennungsdatum in Echtzeit, Zeiterfassung und Speicherung
●Ausschaltschutz, Speicherdaten können nicht verloren gehen
●Fehlererkennungsparameter können automatisch getestet oder voreingestellt werden
●Digitale Unterdrückung, hat keinen Einfluss auf Verstärkung und Linearität
●Verstärkungskompensation: Die Db-Dämpfung kann für Oberflächenrauheit, gekrümmte Oberflächen, Fehlererkennung aus großer Entfernung bei dicken Werkstücken usw. korrigiert werden.
●Kann den Fehlerdetektor per Software am PC bedienen und so das Ziel der computergesteuerten Fehlererkennung erreichen
Technische Spezifikation
| Anzeige |
7-Zoll-TFT-Farbbildschirm, 800 x 480 Auflösung |
| Betriebsmodus |
Knopf, Drehknopf, Touchscreen |
| Stromversorgung |
Litium-Ionen-Batterie |
| Batteriekapazität |
5,0 Ah |
| Netzspannung |
12V |
| Leistungsmenge |
1 |
| Arbeitszeit |
≥8 Stunden |
| Adaptereingang |
DC100~240V 50Hz/60Hz |
| Adapterausgang |
Wechselstrom 12V |
| Adapterstrom |
36W |
| Datenspeicher |
SD-Karte (16G) |
| Alarm |
1 |
| Arbeitstemperatur |
-10℃~45℃ |
| Lagertemperatur |
-20℃~60℃ |
| IP-Klasse |
IP65 |
| Abmessungen |
245*155*55mm |
| Gewicht |
1,18 kg (inkl. Batterie) |
| Konventionelles UT-Modell |
| Typ des Sondensteckers |
LEMO 00 |
| Kanaltyp |
Ein-Kanal |
| Kanalnr |
500 Gruppen (skalierbar) |
| Pulstyp |
Negative scharfe Welle |
| Sendespannung |
50 ~ 350 V, Schritt in 50 V |
| Dämpfung |
560Ω |
| Gewinnen |
0~110 dB, Schritt: 0,5/2/6/12 dB |
| Feineinstellung vornehmen |
-4~+4 |
| Oberflächenausgleich |
Alle gewinnen an Reichweite |
| Arbeitsfrequenz |
0,5 ~ 20 MHz; |
| Sondentyp |
Einzel-, Doppel-, Durchgangs-, Immersionstyp |
| Filter |
Drei optional:
1~4MHz/0,5~10MHz/2~20MHz
|
| Erkennungsmodus |
Negativ/Positiv/Zwei-Wege/RF |
| Ablehnen |
0~80 %, Schritt 1 % |
| Testbereich |
0~15000 mm, minimaler Anzeigebereich: 15 mm (aus Stahl) |
| Materielle Geschwindigkeit |
100 bis 20.000 m/s |
| Pulsverschiebung |
-10~1000mm |
| P VERZÖGERUNG |
0~200us |
| X-VAL |
0~100mm |
| Führung |
Schweiß-, Blech- und Schmiedeinspektion |
| Testpunkt |
Peak/X-Wert/J-Wert |
| Messung |
Gate: Amplitude, Amplituden-dB-Wert, Bereich, horizontaler Abstand, vertikaler Abstand, der Differenzwert zwischen A- und B-Gate
Cursor: 2 Kreuzcursor, können den horizontalen und vertikalen Abstand sowie den Abstand zwischen Cursorn testen (unter B-Scan-Funktion)
|
| Tor |
Torstart: alle Bereiche |
| Torbreite: alle Bereiche |
| Gate-Level: 10 ~ 90 %, Schritt: 1 % |
| Kurve |
DAC, maximal sechs Kurven, entspricht NB/T 47013, GB/T 11345, GB/T 29712 und anderen Standards |
| TCG, maximal sechs Kurven |
| Durchschnittlich |
| Andere Funktionen |
Vollbild, Cursorwechsel (Bereich/Höhe/Horizont), einzelne/kontinuierliche automatische Verstärkung (10–100 %, Schritt 10 %), Echovergleich, volles Echo, Spitzenhüllkurve, Spitzenspeicher, schneller Scan, Außenmodus, Screenshot |
| Spitzeneinfrieren/Risstiefe/Angussausdehnung/Modifikation gekrümmter Oberflächen/B-Scan/Flachschweißsimulation/Video |
| Alarm |
Ton- und Lichtalarm |
| Sensibilitätsabgänge |
≥65 dB (200 mm – Φ2FH,2,5PΦ20) |
| Horizontaler Linearitätsfehler |
≤0,3 % |
| Vertikaler Linearitätsfehler |
≤3 % |
| Amplitudenlinearitätsfehler |
≤±2 % |
| Genauigkeit des Abschwächers |
20 dB ±1 dB |
| Dynamikbereich |
≥32dB |
| Fernauflösung |
≥26dB |
| Geräuschpegel |
<40×10-9V/ |
Standardkonfiguration
| |
Name |
MENGE |
|
| |
| 1 |

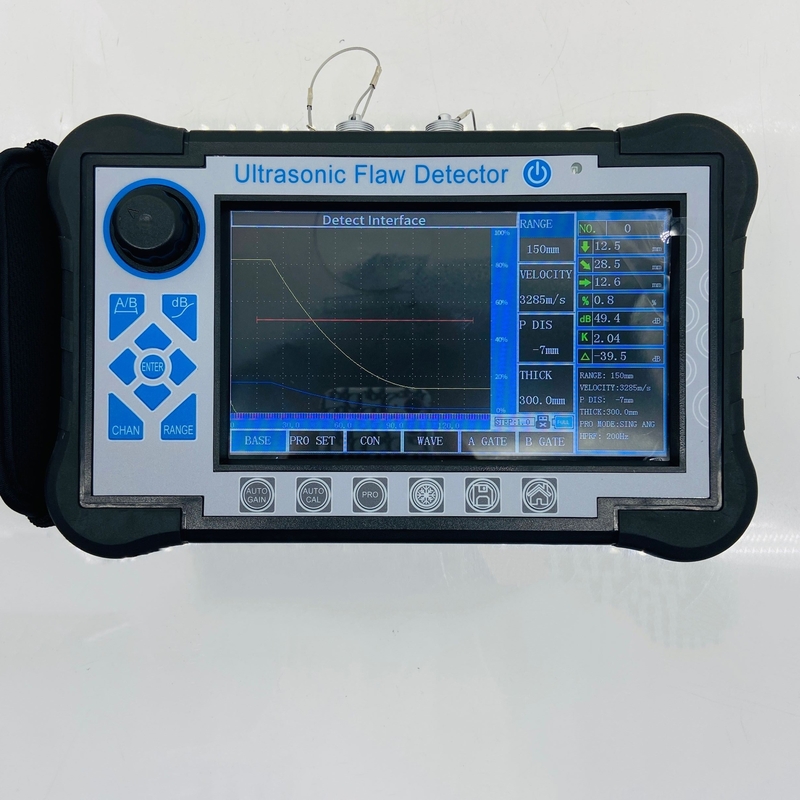

Haupteinheit |
1 |
|
| 2 |

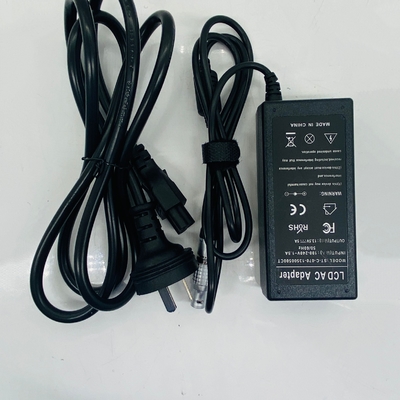

Netzteil |
1 |
|
| 3 |

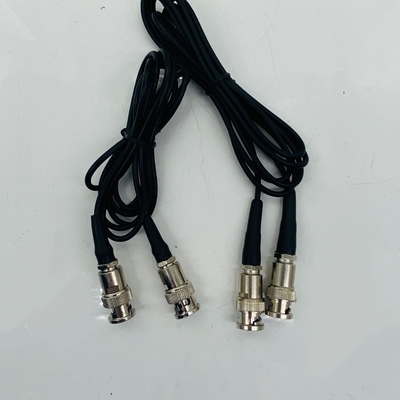

Sondenanschlusskabel |
2 |
|
| 4 |

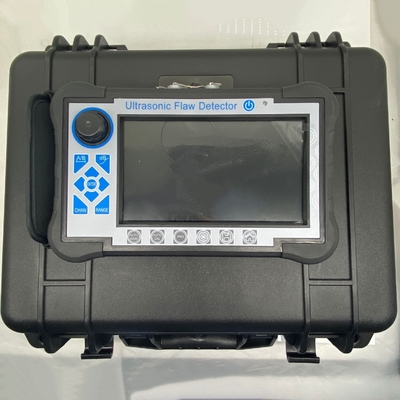

Instrumentenkoffer |
1 |
|
| 5 |
Bedienungsanleitung |
1 |
|
| 6 |
Gerade Sonde 10 mm 2,5 MHz |
1 |
|
| 7 |

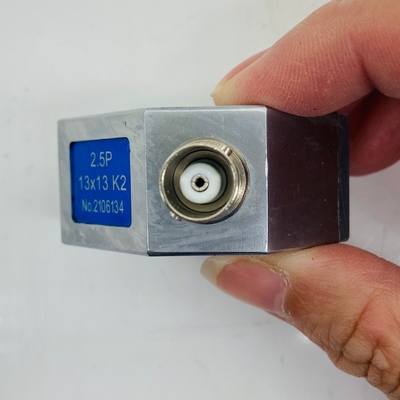

Winkeltaster 13x13 K2 2,5MHz |
1 |
|
| 8 |
Garantiekarte |
1 |
|
