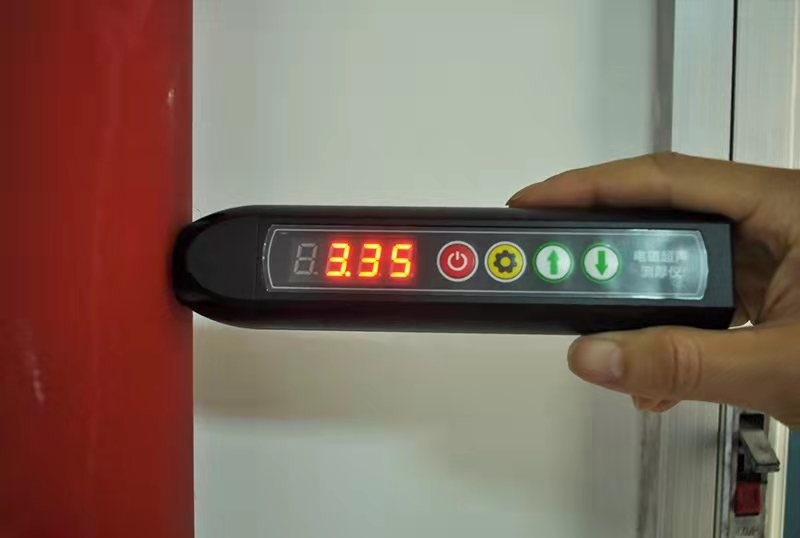

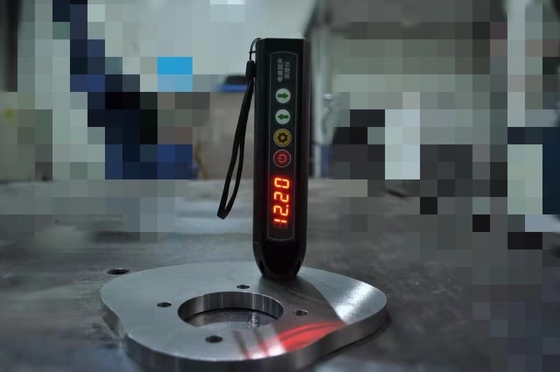

TG-14 Ultra-kleines elektromagnetisches, berührungsloses Ultraschalldickenmessgerät

TG-14 Ultra-kleines elektromagnetisches, berührungsloses Ultraschalldickenmessgerät

Produktmerkmale

Ein elektromagnetisches Ultraschalldickenmessgerät ist ein extrem kleines, berührungsloses Dickenmessgerät ohne akustisches Kopplungsmittel.Es kann die Dicke von Metall oder magnetisch leitfähigen Materialien messen.

Kleine Größe und leicht zu tragen

Die Anforderungen an die Werkstückoberfläche sind nicht hoch, und es ist nicht notwendig, die raue Oberfläche zu polieren, die die Berührungslosigkeit messen kann

Es ist unempfindlich gegenüber der Beschichtung und kann die Dickenmessung von beschichteten Werkstücken oder korrodierten Metallrohren realisieren.

Ohne akustische Kupplungsmittel kann es die Dickenmessung des hochtemperaturen Werkstücks realisieren und Temperaturkompensation durchführen.

Leistungsindex

(1) Allgemeine Merkmale:

A. Das Gerät besteht aus einem Host und einem Mobiltelefon, die über WLAN drahtlos verbunden sind

B. Das Gerät verwendet das elektromagnetische Ultraschallprinzip und erfordert für den Prüfvorgang kein Schleifen der Werkstückoberfläche und des Kupplungsmittels

C. Die Sonde und der Wirt sind integriert, und die Sonde kann ersetzt werden

D. Nach dem Anschließen des Tablet-Computers gibt es zwei Funktionen: A- und B-Scan

E. Konfigurierbare Sondenarten: Sonde (≤ 80 °C, Kurzzeitmessung), Hochtemperatursonde (≤ 800 °C, Kurzzeitmessung)

F. Hochtemperaturgriff kann konfiguriert werden:kurzer Griff (erfüllt die Inspektionsanforderung von bis zu 350 °C und kurzfristige Messung),langer Griff (erfüllt die Prüfbedingungen bis 800 °C und kurzfristige Messung)

(2) Material des Werkstücks, das nachweisbar ist:Kohlenstoffstahl, Gusstahl, Legierstahl, Edelstahl, Kupfer, Aluminium, Titan und andere Leitermaterialien

(3)Messbereich:1.5-240.0mm,der maximale Wert des Messbereichs wird durch die Eigenschaften des Messmaterials, den Schalldämpfungskoeffizienten, die Oberflächenbedingungen und andere Faktoren beeinflusst

(4)Fehlerbereich der Messgeräte:Bei einer Dicke von weniger als 10 mm beträgt der Fehler 0,05 mm; bei einer Dicke von mehr als 10 mm beträgt der Fehler + (0,01 + H / 200) mm (H ist die Dicke des Werkstücks)

(5) Gewinn:≤ 100 dB

(6) Arbeitstemperaturbereich der Hochtemperatursonde:Kohlenstoffarmer Stahl (oder anderer ferromagnetischer Stahl): - 150 °C bis + 800 °C; austenitischer Edelstahl (oder anderer nichtferromagnetischer Stoffe): - 150 °C bis + 150 °C

(7)Normaltemperatursonde:≤ 80 °C, 4MHz, hauptsächlich zur Erkennung von feinkörnigen Materialien wie kohlenstoffarmem Stahl, Aluminium usw.

(8) Hochtemperatursonde:≤ 800 °C, 4MHz, hauptsächlich zur Messung ferromagnetischer feinkörniger Materialien wie Kohlenstoffarme Stahl verwendet

(9) Höchsthebewegung:4 mm (die tatsächliche Hebdlänge hängt von den Materialeigenschaften und der Temperatur ab).) kann als Betriebslücke verwendet werden.

(10) Der Mindestdurchmesser (Krümmung) des Werkstücks:9 mm

(11) Höchster Neigungswinkel der Sonde:25°

(12) Aufregungsmodus der Sonde:Dauermagneten

(13) Typ der Schallwelle:Scherewelle

(14) Hochtemperaturkompensation:Es hat die Funktion der automatischen Kompensation der Schallgeschwindigkeit bei hoher Temperatur

(15)Schallgeschwindigkeitsbereich:1000-9999 m/s

(16)Wellenbilddarstellung:positive Halbwelle, negative Halbwelle, volle Welle, HF-Welle, Umschlagwelle

(17)Stromversorgungmit einer Leistung von mehr als 50 W und

(18)Normaler Betriebstemperaturbereich des Wirts:-10~+50°C

(19)Host-Speichertemperaturbereich:0~+40°C

(20) Wirtgewicht:250 g (mit Normaltemperatursonde)

(21) Abmessungen des Wirts:Länge 176 mm × Breite 42 mm × Dicke 32 mm
