Das Prinzip der Ultraschalldickenmessung ist ähnlich wie bei der Lichtwellenmessung. Der vom Sonden ausgestrahlte Ultraschallpuls erreicht das gemessene Objekt und verbreitet sich im Objekt.Wenn es die Materialoberfläche erreichtDie Dicke des gemessenen Materials wird durch genaue Messung der Ultraschallverbreitungszeit im Material bestimmt.

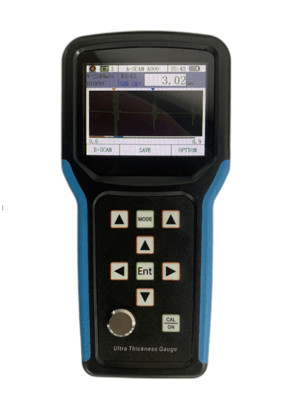

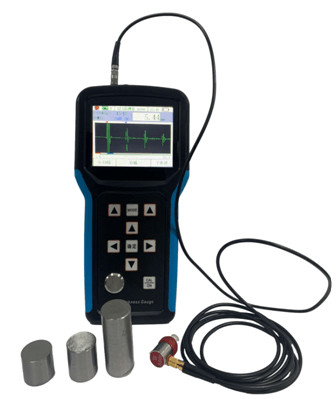

TG-5700 ist ein neuer Typ des handgeführten hochpräzisen digitalen Ultraschalldickenmessgeräts mit A/B-Scannen.Es ist geeignet für die Messung der Materialdicke, die Ultraschallwelle in ihm mit konstanter Geschwindigkeit zu verbreiten und die Reflexion von seiner Rückseite erhalten kannDie Messlösung beträgt 0,001 mm und der Messbereich beträgt 0,15 mm (Stahl).
Dieses Produkt kann Platten und verarbeitete Teile präzise messen und andererseits den Verdünnungsgrad von Rohren und Druckbehältern in Produktionsanlagen nach Korrosion während des Gebrauchs überwachen.Es kann in Erdöl verwendet werden., chemische Industrie, Metallurgie, Schiffbau, Luft- und Raumfahrt, Energie und andere Bereiche.
Dieses Produkt entspricht den folgenden Normen: Kalibrierspezifikation für Ultraschalldickheitsmessgerät (JJF 1126-2004).
Hauptfunktionsmerkmale
● Dieses Produkt verfügt über einen A-Scan-Modus, einen B-Scan-Modus und einen numerischen Anzeigemodus.
● Der Messbereich ist breit und die einzigartige "Mehrfach-Echo"-Technologie wird angewandt, um die Messung von ultradünnen Teilen mit einer Mindestmessdicke von 0,15 mm (Stahl) zu realisieren;
● Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messlösung kann 0,001 mm erreichen; Die Wiederholungslösung kann ± 0,002 mm erreichen;
● Es verfügt über die Funktionen der durchdringenden Beschichtung und der Echo-zu-Echo-Messung, die zur Messung von Materialien mit Farbschicht und Beschichtung an der Oberfläche verwendet wird;
● Mehrere Messmodi: mb-e, E-E und me-e erfüllen die Messung herkömmlicher dicker Werkstücke; Der Dünnmodus ermöglicht die Messung dünner Teile
● Zu den numerischen Modi gehören: konventioneller Dickewert, Differenz/Reduktionsrate und Maximalwert
● Zwei Verstärkungsmodi: automatischer/manueller Verstärker
● Man kann die Handschaltung und die automatische Abschaltung einstellen und die Energieeinsparung ermöglichen
● Es unterstützt eine Vielzahl von Sonden, darunter eine doppelkristalline Sonde und eine einzelkristalline Sonde, und unterstützt bis zu 20 MHz hohe Frequenzsonde
● Es unterstützt Massenspeicher und kann 100000 Dickewerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern
● Ein großes 3,5-Zoll-Farb-FT-LCD-Display mit einer hochauflösenden Auflösung von 320x240 (QVGA)
● Es verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und die manuelle Kalibrierung,und kann gleichzeitig die Schallgeschwindigkeit und die Nullposition kalibrierenEs unterstützt die Korrektur des V-Pfades der doppelten Kristallsonde
● Es unterstützt die Umwandlung von Metrischem und Britischem System; es kann zwischen Millimeter- und Zolleinheiten wechseln
● Unterstützt Englischbildschirm
