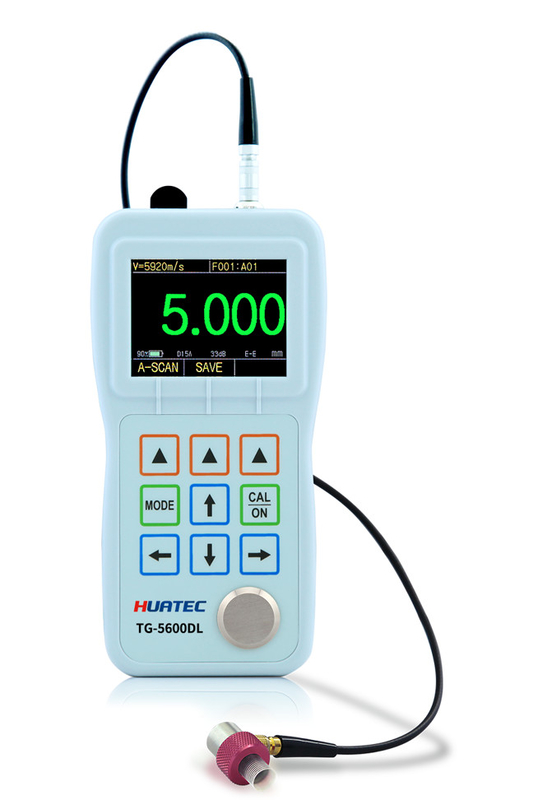

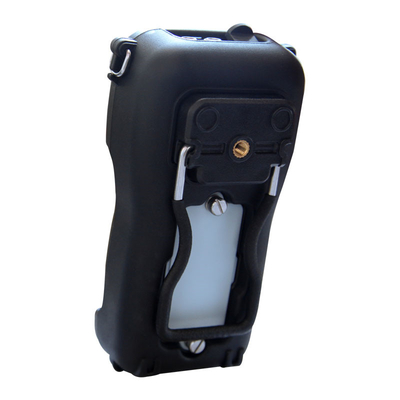

HUATEC TG-5600DL tragbare Ultraschalldickheitsmessung

TG-5600DL Farbbildschirm mit einem und zwei Elementen Ultraschalldickenmessgerät


HUATEC TG-5600DL ist ein tragbares Ultraschalldickenmessgerät.TG-5600DL ist in der Lage, die Dicke verschiedener Materialien mit einer Genauigkeit von bis zu 0 zu messen0,001 Millimeter oder 0,0001 Zoll und wird in einer Vielzahl von Dickenmessanwendungen eingesetzt.
Der Benutzer kann die Dicke nur von einer Seite des zu messenden Materials aus messen, ohne das Werkstück zu beschädigen.

TG-5600DL kann Dickenwerte und A-Scans gleichzeitig anzeigen, so dass Benutzer Wellenformen überprüfen können.so dass der Dickenmessbereich groß istDie B-Scan-Funktion dient zur Beobachtung des Bodenprofils des zu messenden Werkstücks.Die Sonde bewegt sich entlang der Oberfläche des Werkstücks, um den Querschnitt des Werkstücks anzuzeigen.

Diese Messung kann in der Fertigung, in der Metallverarbeitung, in der Luftfahrt, im Eisenbahnverkehr, in der chemischen Industrie, in der Rohstoffinspektion und in anderen Prüfbereichen verwendet werden.Zusätzlich zur genauen Messung einer Vielzahl von Platten und verarbeiteten Teilen, die Überwachung einer Vielzahl von Rohren und Druckbehältern, die in Produktionsanlagen verwendet werden, um ihre Ausdünnungsspiegel nach Korrosion während des Gebrauchs weiter zu überwachen,die ein unverzichtbares Werkzeug in der Nichtzerstörungstestindustrie ist.
Die Speicherfunktion ist je nach den unterschiedlichen Bedürfnissen der Kunden optional und der eingebaute Datenlogger mit großer Kapazität kann bis zu 100.000 Dicke-Messwerte und 400 Wellenformen speichern.Weitere Funktionen können optional sein, wie z.B. mehrschichtige Dickenmessung, ultra-hohe Auflösung, Dickenmessung im großen Bereich, digitale Geräuschreduktion und Fenstermodus, innere Wandoxidschicht, Echtzeitkommunikation,Mehrkanal- und andere Optionen.

Hauptmessfunktionen

• Die meisten Materialmessungen können mit Ein-Element-Wandlern durchgeführt werden.

• Messdickenbereich: 0,01 mm ~ 38 m, je nach Messmaterial, Sonde, Oberflächenbedingungen, Temperatur und gewählter Konfiguration.

• Bestimmung der Schallgeschwindigkeit eines unbekannten Schallgeschwindigkeitsmaterials

• Hochauflösung: Die normale Auflösung des Displays beträgt 0,001 mm, optionale Ultra-Hoch-Auflösung kann 0,0001 mm erreichen.

• Maßeinheiten: Millimeter, Zoll, Mikrometer und Mil.

• Hochtemperaturmessung: Temperaturen bis zu 500°C.

• System-Standardkonfigurationsmenü: Für den Benutzerkomfort wurde es nach den Standardbedingungen für die Verwendung der Sonde des Instruments eingestellt.

• Pausefunktion: ermöglicht die Bearbeitung nach der Messung. Alle Parameter können bequem eingestellt werden, um stabile Messdaten zu erhalten.

• Vollbild-Wellenbild-Anzeige: Erhöht die Echo-Anzeigefläche um 20%, wodurch der Bediener ein großes Fenster erlebt.

• Anzeige der Echointensität: Je stärker das Echo ist, desto mehr Anzeigeleisten werden angezeigt, insbesondere die Ziffernanzeige, die nützlicher ist.

• Zeitbasierter B-Scan-Modus: Er dient zur Beobachtung des unteren Profils des zu messenden Werkstücks.

• Differenz/Reduktionsrate-Modus: Der Dickenunterschied im Verhältnis zum Einstellpunkt wird als Prozentsatz der Reduktionsrate angezeigt.

• TDG-Zeitveränderungsgewinn: Der anfängliche Impuls oder das Schnittstellen-Echo kann durch Verringerung des anfänglichen Gewinns wirksam reduziert werden.und das untere Echo der geprüften Probe kann durch Erhöhung des maximalen Gewinns erhöht werden, die leicht zu messen ist.

• Messmodus:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Mehrfach-Echo ((I-ME),Doppel-Echo-Prüfung ((E-EV)


Standardkonfiguration














Zusätzliches Zubehör


Anlage A: Materialgeschwindigkeit
In der Tabelle ist die Ausbreitungsgeschwindigkeit von Ultraschall in verschiedenen üblichen Materialien aufgeführt.Die tatsächliche Geschwindigkeit dieser Materialien kann sich aus verschiedenen Gründen von der Geschwindigkeit in der Tabelle unterscheiden, z. B. Materialzusammensetzung, bevorzugte Orientierung der Körner, Porosität und Temperatur usw.Eine Probe aus einem bestimmten Material sollte zunächst getestet werden, um die Geschwindigkeit des bestimmten Materials zu bestätigen..

Tabelle:Materialgeschwindigkeitsliste



















Anmerkung:Die obige Tabelle dient nur als Referenz. Für die tatsächliche Geschwindigkeitskalibrierung siehe 6.2 Geschwindigkeitskalibrierung
