Hochpräzisions-Eingebetteter Drucker-Rohheitsprofil 22 Parameter
Beschreibung des Produkts

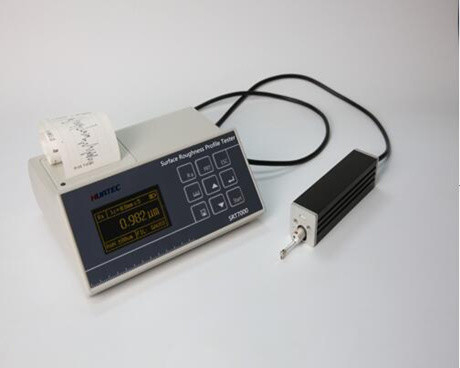

Der Präzisionsrauheitsmessgerät SRT7000 ist ein hochpräzises Gerät zum Testen des Oberflächengrads. Es kann die Oberflächenrauheit der bearbeiteten Teile messen, einschließlich Ebene, Schräg,mit einer Breite von mehr als 20 mm,, Oberfläche, Löcher, Gräben und Achsen und so weiter.
Eigenschaften
◎Sensor und Haupteinheit sind getrennt, um unterschiedlichen Anforderungen der Prüfung gerecht zu werden
◎Verwenden Sie einen DSP-Chip zur Steuerung und Verarbeitung von Daten mit hoher Geschwindigkeit und geringem Stromverbrauch
◎Kompatibel mit mehreren nationalen Normen ISO, DIN, ANSI, JIS
◎Ununterbrochene Arbeitszeit über 20 Stunden
◎Datenspeicherung mit großer Kapazität, die 100 Gruppen von Rohdaten und Wellenform speichern kann.
◎Wärmedrucker und Instrument sind als Ganzes integriert, ruhiges Arbeiten, schnelles Drucken, Sie können die Konturkurve und Verhältniskurve des Materials drucken.
◎Echtzeit-Uhr-Einstellung und -Anzeige für einfache Datenerfassung und -Speicherung.
◎Automatischer Schlaf, automatisches Herunterfahren und andere Energiesparfunktionen
◎ Zuverlässige Schaltkreis- und Softwarekonstruktion, um zu verhindern, dass der Motor steckt.
◎Das Gerät kann eine Vielzahl von Hinweisen und Anweisungen anzeigen, z. B. Messresultate, Menüempfehlungen, Fehlermeldungen und Schalter.
◎Auswahl der englischen Sprache.
◎ Kann sich mit den Computern verbinden
◎Drucken Sie alle Parameter oder Parameter, die vom Benutzer gesetzt wurden.
◎Optionaler Sensor für gekrümmte Oberflächen, Löchersensoren, Messplattform, Sensorhülle, Verlängerungsstiel und anderes Zubehör.
Messbereich
| Parameter |
Angabe der Reichweite |
| Ra, Rq |
00,005 μm bis 16 μm |
| Rz, R3z, Ry, Rt, Rp, Rm |
00,02 μm bis 160 μm |
| Sch |
0 bis 100% |
| S, Sm |
1 mm |
| TP |
0 bis 100% |
Technische Parameter
| Name |
Inhalt |
| Messbereich |
Z-Achse ( vertikal) |
160 μm |
| X-Achse (horizontal) |
17.5 mm |
| Entschließung |
Z-Achse ( vertikal) |
00,01 μm/± 20 μm
00,02 μm/± 40 μm
00,04 μm/±80 μm
|
| Meßgegenstände |
Parameter |
Der Ausdruck "JIS" wird in den Buchstaben "JIS" und "JIS" wiedergegeben.
Rq Rt==Rmax
Rv R3z R3y Rz(JIS)
R Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2
|
| |
Standards |
ISO, ANSI, DIN, JIS |
| |
Schaubild |
Unterstützungskurve, Raubprofil, gerade Kontur |
| Filter |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen. |
| Probenahmelänge (lr) |
0.25, 0.8, 2,5 mm |
| Bewertungsaufenthalt (ln) |
Ln=lr×n
n=1~5
|
| Sensor |
Meßprinzip |
Verlagerungsdifferentialinduktor |
| Stylus |
Natürlicher Diamant, 90 Kegelwinkel, Spitzenradius 5 μm |
| Dynamometer |
< 4 mN |
| Führerkopf |
Karbid, Gleitrichtung Radius 40 mm |
| Geschwindigkeit des Schiebes |
Ich habe keine Ahnung.25,
Vt = 0,135 mm/s
|
| |
|
Ich habe keine Ahnung.8, Vt=0,5 mm/s |
| lr ist 2.5, Vt=1 mm/s |
| Rückkehr, Vt=1 mm/s |
| Indikatorfehler |
nicht mehr als ± 10% |
| Schwankungen der Indikation |
nicht mehr als 6% |
| Macht |
eingebaute Lithium-Ionen-Akkus, mit einem DC5V-Ladegerät von 800 mA geladen |
| Abmessung |
158 × 63,5 × 46 mm |
| Gewicht |
Ungefähr 300 g |
| Betriebsumwelt |
Temperatur: -20°C bis 40°C
Luftfeuchtigkeit: < 90% RH
|
| Lager- und Transportumgebung |
Temperatur: -40°C bis 60°C
Luftfeuchtigkeit: < 90% RH
|
Standardkonfiguration
Schroffheitsprüfer SRT7000
Standard-Sensor
Standardmuster mit mehreren Rillen
Einstellbare Halterung
Stromadapter
Anweisungen
Bescheinigung
Garantie-Karte
PC-Software
Zusatzzubehör:
Sensor für Kurven-, Konkaven- und Rillenoberfläche, Lochsensor, Messplattform, Verlängerung, Kalibrierplatte.
