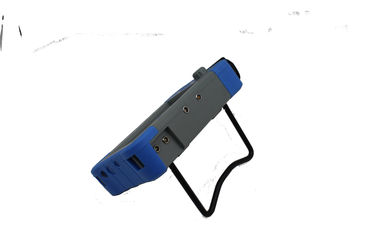

Portabler Ultraschallfehlerdetektor SD-Karte Touchscreen A Scan B Scan FD580 Geräuscharm

Tragbarer Ultraschall-Fehlerdetektor mit SD-Karte und Touchscreen, A-Scan, B-Scan, FD580, geräuscharm



Einführung



Der digitale Ultraschall-Fehlerdetektor ist ein fortschrittlicher Typ mit Touchscreen, der schnell, einfach und ohne Beschädigung verschiedene Defekte im Werkstück wie Risse, Schweißnähte, Poren, Sandlöcher, Einschlüsse, Falten usw. genau erkennen, lokalisieren, bewerten und diagnostizieren kann. Er wird in den Bereichen Elektrizität, Petrochemie, Kessel und Druckbehälter, Stahlkonstruktionen, Militär, Luft- und Raumfahrt, Schienenverkehr, Automobil, Maschinenbau und anderen Bereichen eingesetzt. Er ist ein unverzichtbares Instrument für die zerstörungsfreie Prüfindustrie.



Merkmale



● Hochpräzise Quantifizierung und Positionierung, um den Anforderungen der Nah- und Fernerkennung gerecht zu werden

● Die blinde Zone im Nahfeld ist klein und kann die Erkennungsanforderungen für Rohre mit kleinem Durchmesser und dünnen Wänden erfüllen.

● Automatische Kalibrierungsfunktion: Automatische Kalibrierung mit nur einer Taste, einfach zu bedienen, automatische Prüfsonde „P-Verzögerung“, „K-Wert“, „X-Wert“ und Geschwindigkeit

● Automatische Anzeige der Position des Defektechos (Tiefe: d, Horizontal: p, Entfernung: s, Amplitude, dB, ф)

● Drei Maßstäbe frei umschalten (Tiefe: d, Horizontal: p, Entfernung: s)

● Automatische Verstärkung, Spitzenhüllkurve und Spitzenspeicherfunktionen, die die Erkennungseffizienz verbessern können.

● Automatische Aufzeichnung des Fehlererkennungsprozesses und dynamische Wiedergabe

● φ-Wert-Berechnung: Schmiedefehlererkennung durch gerade Sonde, kann die höchste Welle automatisch finden, um den φ-Wert umzuwandeln

● 500 unabhängige Kanäle (erweiterbar), die die Erkennungsstandards aller Branchen frei eingeben und speichern können, sodass für die Inspektion vor Ort keine Standardblöcke mitgeführt werden müssen.

● Speichern und Wiedergeben von 500 A-Scan-Wellen und Daten

● Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden. Die Abtastpunkte sind uneingeschränkt und können korrigiert und kompensiert werden.

● 14 integrierte Prüfnormen

● Freie Eingabe aller Industriestandards

● Pulsbreite und -stärke können eingestellt werden

● B-Scan- und B-Farbscan-Funktion;

● Kann mit dem Computer kommunizieren und WORD-Dateien exportieren, auch den Erkennungsbericht

● IP65 ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und mit hervorragender Entstörungsfähigkeit

● Verwenden Sie (drahtlose) Kommunikationssoftware, um Daten, Druckberichte usw. zu analysieren;

● 260.000 Farben Echtfarbbildschirm, geeignet für Arbeitsumgebungen mit starkem oder schwachem Licht

● Hochleistungs-Lithiumbatterie, kann 8-10 Stunden lang ununterbrochen arbeiten

● Echtzeit-Uhraufzeichnung: Echtzeit-Fehlererkennungsdatum, Zeiterfassungsaufzeichnung und Speicherung

● Power-Down-Schutz, Speicherdaten können nicht verloren gehen

● Fehlererkennungsparameter können automatisch getestet oder voreingestellt werden

● Digitale Unterdrückung, beeinflusst nicht Verstärkung und Linearität

● Verstärkungskompensation: Die Dämpfung in dB kann für Oberflächenrauheit, gekrümmte Oberflächen, Fehlererkennung bei dicken Werkstücken über große Entfernungen usw. korrigiert werden.

● Kann den Fehlerdetektor über die Software am PC bedienen, wodurch das Ziel eines computergesteuerten Fehlerdetektors zur Erkennung erreicht wird



Technische Spezifikation

Anzeige	7-Zoll-TFT-Farbbildschirm, Auflösung 800 x 480
Betriebsmodus	Knopf, Drehknopf, Touchscreen
Stromversorgung	Litium-Ionen-Batterie
Batteriekapazität	5,0 Ah
Netzspannung	12V
Leistungsmenge	1
Arbeitszeit	≥8 Stunden
Adaptereingang	DC100～240V 50Hz/60Hz
Adapterausgang	Wechselstrom 12 V
Netzteil	36W
Datenspeicher	SD-Karte (16 G)
Alarm	1
Arbeitstemperatur	-10℃～45℃
Lagertemperatur	-20℃～60℃
IP-Schutzart	IP65
Abmessungen	245 x 155 x 55 mm
Gewicht	1,18 kg (inkl. Batterie)
Konventionelles UT-Modell
Sondenanschlusstyp	LEMO 00
Kanaltyp	Ein-Kanal
Kanalnummer	500er-Gruppe (skalierbar)
Impulstyp	Negative scharfe Welle
Sendespannung	50～350V, Schrittweite 50V
Dämpfung	560 Ω
Gewinnen	0 ~ 110 dB, Schrittweite: 0,5/2/6/12 dB
Feineinstellung der Verstärkung	-4 bis +4
Oberflächenkompensation	Alle Verstärkungsbereiche
Arbeitsfrequenz	0,5 bis 20 MHz;
Sondentyp	Einzel-, Doppel-, Durchgangs-, Immersionstyp
Filter	Drei optional: 1–4 MHz/0,5–10 MHz/2–20 MHz
Erkennungsmodus	Negativ/Positiv/Zweiwege/RF
Ablehnen	0 ~ 80 %, Schrittweite 1 %
Testbereich	0–15.000 mm, minimaler Anzeigebereich: 15 mm (in Stahl)
Materialgeschwindigkeit	100 bis 20.000 m/s
Impulsverschiebung	-10 ~ 1000 mm
P-VERZÖGERUNG	0 ~ 200 µs
X-VAL	0 bis 100 mm
Führung	Schweiß-, Blech-, Schmiedestückprüfung
Prüfpunkt	Spitze/X-Wert/J-Wert
Messung	Gate: Amplitude, Amplituden-dB-Wert, Bereich, Horizontale Distanz, Vertikale Distanz, Der Differenzwert zwischen A- und B-Gate Cursor: 2 Kreuzcursor, können den horizontalen und vertikalen Abstand und den Abstand zwischen Cursorn testen (unter B-Scan-Funktion)
Tor	Torstart: alle Bereiche
	Torbreite: alle Bereiche
	Gate-Pegel: 10–90 %, Schritt: 1 %
Kurve	DAC, maximal sechs Kurven, erfüllen NB/T 47013, GB/T 11345, GB/T 29712 und andere Standards
	TCG, maximal sechs Kurven
	Durchschnitt
Andere Funktionen	Vollbild, Cursor-Umschalter (Bereich/Höhe/Horizont), Einzel-/Dauer-Autoverstärkung (10 – 100 %, Schrittweite 10 %), Echovergleich, Echo voll, Spitzenhüllkurve, Spitzenspeicher, Schnellscan, Außenmodus, Screenshot
	Peak Freeze/Risstiefe/Gate-Erweiterung//Modifikation gekrümmter Oberflächen/ B-Scan/Flachschweißsimulation//Video
Alarm	Ton- und Lichtalarm
Empfindlichkeitsreste	≥65 dB (200 mm – Φ2FH, 2,5PΦ20)
Horizontaler Linearitätsfehler	≤ 0,3 %
Vertikaler Linearitätsfehler	≤ 3 %
Amplitudenlinearitätsfehler	≤±2 %
Dämpfungsgenauigkeit	20 dB ±1 dB
Dynamikbereich	≥32 dB
Fernauflösung	≥26 dB
Geräuschpegel	＜40×10-9V/



















































































































































































Standardkonfiguration



	Name	Menge
1	Haupteinheit	1
2	Netzteil	1
3	Sondenanschlusskabel	2
4	Instrumentenkoffer	1
5	Bedienungsanleitung	1
6	Gerade Sonde 10mm 2,5MHz	1
7	Winkelsonde 13x13 K2 2,5MHz	1
8	Garantiekarte	1































Zusätzliches Zubehör:

Datenverwaltungssoftware

Datenmanagementkabel RS232

Gerade Sonde (5 MHz – ф20)

Gerade Sonde (2,5 MHz – ф20)

Gerade Sonde (2,25 MHz – ф20)

Gerade Sonde (1 MHz – ф20)

Winkelsonde (4 MHz – 45 Grad, 8 x 9 mm)

Winkelsonde (4 MHz – 60 Grad, 8 x 9 mm)

Winkelsonde (4 MHz – 70 Grad, 8 x 9 mm)

Winkelsonde (4 MHz – 80 Grad, 8 x 9 mm)

Winkelsonde (2 MHz – 45 Grad, 8 x 9 mm)

Winkelsonde (2 MHz – 60 Grad, 8 x 9 mm)

Winkelsonde (2 MHz – 70 Grad, 8 x 9 mm)

Winkelsonde (2 MHz – 80 Grad, 8 x 9 mm)

Sonde T/R (5MHz-ф20mm, Fokus 15mm)

Sonde T/R (2,5 MHz – ф20 mm, Fokus 15 mm)

Verbindungskabel zur Sonde (BNC-BNC)

Verbindungskabel zur Sonde (BNC-Lemo 00)

Verbindungskabel zur Sonde (BNC-Lemo 01)

Verbindungskabel zur Sonde (Lemo 00-Lemo 01)

Litium-Ionen-Batterie

Netzteil (4A/9V)

Stromkabel

Lederetui
