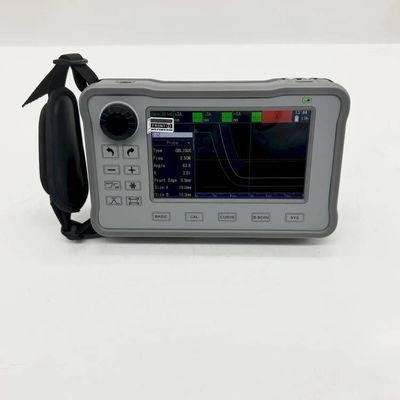

FD540mini Leichter digitaler Ultraschall-Fehlerdetektor, 0,1–20 MHz, 10 m Erkennungsbereich, Fehlerprüfgerät
Kurze Einführung
Der Ultraschall-Fehlerdetektor FD540mini ist ein neuartiges Ultraschallprüfprodukt, das von unserem Unternehmen auf den Markt gebracht wurde und in Branchen wie Kesseln, Druckbehältern, Energie, Erdöl, Chemie, Offshore-Öl, Pipelines, Schiffbau, Automobilen, mechanischer Fertigung, Metallurgie, Metallverarbeitung, Stahlkonstruktionen, Eisenbahntransport, Kernenergie, Universitäten usw. weit verbreitet ist. Es kann verschiedene interne Defekte (Risse, Lockerheit, Poren, Einschlüsse usw.) in Werkstücken bequem erkennen, lokalisieren, bewerten und diagnostizieren. Dieser digitale Ultraschall-Fehlerdetektor verfügt über eine kompakte Struktur, eine stabile Wellenform, eine hohe Lebensdauer, eine hohe Empfindlichkeit, eine schnelle Reaktion und eine maximale wiederkehrende Emissionsfrequenz von bis zu 10.000 Hz. Es handelt sich um ein äußerst tragbares Ultraschall-Fehlererkennungsprodukt.
Technische Parameter
| Erfassungsbereich |
10 m (Längswellen-Kohlenstoffstahl)
(Messtechnische Leistungsanforderungen:
≥3500mm)
|
| Pulsmodus |
Scharfer Puls, Rechteckwelle, Dual-Rechteckwelle |
| Impulsspannung |
25V~300V einstellbar Schrittweise 25V |
| Pulsbreite |
0 ns ~ 500 ns stufenlos einstellbar, 10 ns Tempo |
| Dämpfung |
stark und schwach einstellbar |
|
Pulswiederholung
Frequenz
|
Automatisch oder manuell, stufenlos einstellbar von 100 Hz bis 1000 Hz,
mit einem Tempo von 10Hz
|
| Gewinnen |
120 dB, Tempo 0,1 dB, 1 dB, 10 dB |
| Bandbreite |
0,1 MHz ~ 20 MHz |
| Wellenfilter |
1M~5M |
| Bildschirm anzeigen |
5,0-Zoll-LCD, die effektive Displaygröße beträgt 108 mm Länge und 64 mm Breite |
| Auflösung |
800×480 |
| Instrumentenschnittstelle |
Dual LEMO-00 C5 |
| Alarm |
Tor A, B-Alarm |
| Ausgabeschnittstelle |
Typ-C-USB |
| Erkennungsmodus |
Vollwelle, positive Halbwelle, negative Halbwelle, RF |
| Tor |
Unabhängig A, B |
| Messmodus |
Spitze, Wellenseite |
| Erinnerung |
SD-Karte 1G |
| Inhalte speichern |
Einzelbild- und Mehrbild-Kontinuierliche Aufnahme (≤200 Bilder) |
| Quantitativer Modus |
DAC-Kurve, AVG(DGS)-Kurve |
| Hilfsfunktionen |
Unterstützt Touch, virtuelle Tastatur, PD schnell
Laden, automatische Verstärkung, Spitzenspeicher, Einfrieren
|
|
Fehlererkennung
Standards
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Größe und Gewicht |
183 mm × 113 mm × 45 mm, 780 g, inklusive Batterie |
| Batterie |
12 Stunden |
| Einheit |
Metrisch, imperial |
| Betriebstemperatur |
-10℃~55℃ |
| Ladegerät |
„Allgemeiner“ Wechselstrom (100–240 V, 50–60 Hz) |
| Auflösung |
36 dB
(Messtechnische Leistungsanforderungen: ≥26 dB)
|
| Dynamikbereich |
40 dB
(Messtechnische Leistungsanforderungen: ≥26 dB)
|
| Empfindlichkeitsspielraum |
60 dB
(Messtechnische Leistungsanforderungen: ≥42 dB)
|
| Vertikale Linearität |
2,8 %
(Messtechnische Leistungsanforderungen: ≤6 %)
|
|
Horizontal
Linearität
|
0,6 %
(Messtechnische Leistungsanforderungen: ≤ 2 %)
|
| Sprache |
Chinesisch/Englisch |
Merkmale
1: Der Körper ist leicht und für die Einhandbedienung geeignet.
2: PD65W Schnellladung + 12 Stunden lange Akkulaufzeit.
3: 5,0-Zoll-IPS-High-Definition-Display mit einer brandneuen Benutzeroberfläche.
4: Unterstützt Vollbild-Touch, schnelle Gestenbedienung, virtuelle Tastatur, einfach zu bedienen
5: Mit DAC, AVG, automatischer Verstärkung, Spitzenspeicher, Farbhalbspanne, B-Scan und anderen professionellen Funktionen.
6: Einschließlich Chinesisch-Englisch-Umschaltung, Datenexport auf SD-Karte, Online-Upgrade, Bildschirmaufnahme und viele weitere praktische Funktionen.

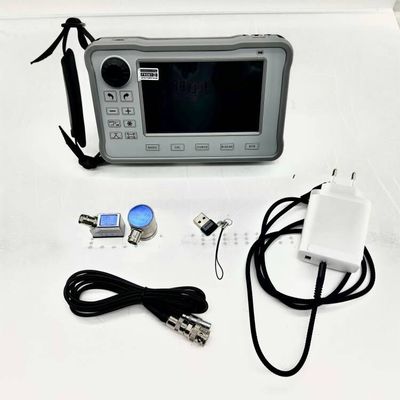

Standardkonfiguration
| SeriennummerR |
Name |
Menge |
| 1 |
Host FD540mini |
1 |
| 2 |
Taster (hochpräziser gerader Taster, Winkeltaster) |
2 |
| 3 |
Sondenlinie |
2 |
| 4 |
Ladegerät |
1 |
| 5 |
Stromleitung |
1 |
| 6 |
Bedienungsanleitung |
1 |
| 7 |
Konformitätsbescheinigung |
1 |
| 8 |
Garantiekarte |
1 |
| 9 |
Powerbank |
1 |
