HRD-100 Tragbares magnetisches Stahlseilinspektionsgerät (MRT) für Kranseile NDT

HRD-100 Tragbares Magnetisches Stahlseilinspektionsgerät (MRT) für Kranseilzerstörungsfreie Prüfung (ZfP)

1. Spezifikationen

Normen: GB/T21837-2008, ASTM E1571-2001 (Standard Spezifikation für die elektromagnetische Prüfung von ferromagnetischen Stahlseilen), GB/T5972-2006/ISO 4309:90, GB8918-2006

Erfassungsbereich: Φ1,5—300 mm (unterschiedliche Sensoren wählbar)
Relative Geschwindigkeit zwischen Sensor und Seil: 0,0—6,0 m/s Beste Wahl: 0,3—1,5 m/s
Bester Spalt zwischen Führungsbuchse und Seil: 2—6 mm, zulässiger Spalt: 0—15 mm

Ausgabedateityp: Word-Dateien

Alarm: Ton- und Lichtalarm
Ortung von Drahtbruch (LF)
Qualitative Beurteilungsgenauigkeit: 99,99%
Quantitative Bewertung
Wiederholungsgenauigkeitsfehler der Empfindlichkeit: ±0,055%
Anzeigefehler: ±0,2 %
Fehler der Ortung (L): ±0,2 %
Stromversorgung: 5V Computer-Stromversorgung
GEWICHT DES SENSORS: < 10 kg (Standard-Sensor)

Umgebungstemperatur -10°C~40°C

Luftdruck: 86~106 Kpa

Relative Luftfeuchtigkeit: ≤85 %

Das Windows-System des Seilcomputerdetektors ist das GB-System-Erneuerungsprodukt, das auf der Theorie der DOS-Software und der Leitidee der Echtzeitanzeige und Alarmierung basiert und unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert wurde.

Der Hardwareteil dieses Systems verwendet fortschrittliche magnetische Sensoren aus dem In- und Ausland und ein unabhängiges Forschungs- und Entwicklungs-Sampling-Modul, das über die RS232 (oder USB) Hauptleitung angesteuert wird und Daten direkt auf dem Computer speichert.

Der Softwareteil dieses Systems basiert auf der Wavelet-Transformation-Analyse und wurde unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert. Es erreicht Funktionen wie Datenerfassung und -steuerung, Datenanalyse, Datendarstellung, Datenspeicherung usw. Es erhöht die sichtbaren Merkmale der DOS-Softwarefunktion und kann durch seine einzigartige kontinuierliche Tendenz zur Verfolgung des Weges kontinuierlich und dynamisch die Datensignale und ihre Veränderungssituation beobachten und die erhaltenen Ergebnisse in Echtzeit anzeigen und einen Alarm ausgeben; Die Software hat eine automatische Bewertungsfunktion hinzugefügt; Bei teilweisen Fehlern wird der Querschnitt und der prozentuale Gesamtquerschnitt angezeigt; Die Software ist vollständig mit Windows kompatibel und eignet sich für die träge Bedienung des Benutzers. Sie verwendet das Word-Dateiformat zur Erstellung von Prüfberichten.

Diese Systemsoftware kann das Abtastdatenformat der DOS-Software des Seilcomputerdetektors kompatibel machen und es analysieren und verarbeiten.

Das Windows-System verfügt über ein unabhängiges Betriebssystem und ein sicheres Prüfsystem, das bequem für alle Arten von modernen Computern geeignet ist und eine Reihe von Prüfverfahren abschließt.

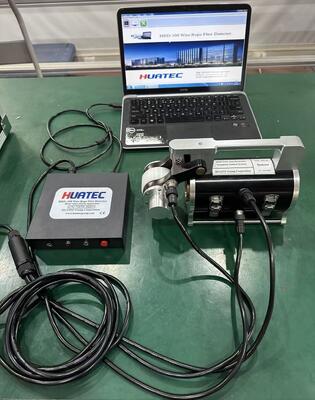

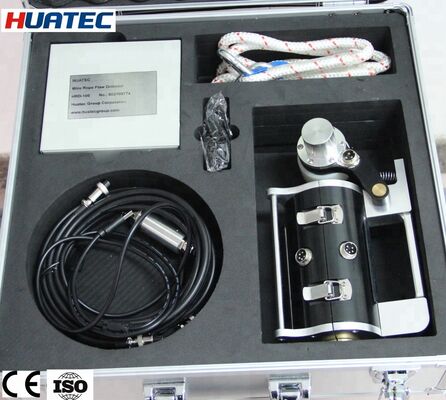

2. Systemkonfiguration

3. Sensorvorstellung

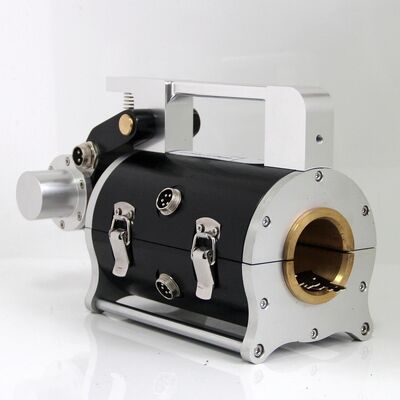

Magnetischer Sensor: Der Sensor besteht aus einem Verdrängungsmesser (Leitrad, Encoder), einer Magnetisierungseinrichtung und einer Abtastorganisation. Nachdem das System aktiviert wurde und das Seil sich relativ dazu bewegt, kann es das Signal erfassen.

Verdrängungsmesser: Wenn sich das Leitrad einmal dreht, sendet der Fotoelektrische Encoder einen Abtastbefehlspuls aus, wodurch eine gleichmäßige Abtastung realisiert wird.

Magnetisierungseinrichtung: Wenn sich das Seil relativ dazu bewegt, erfolgt die axiale Magnetisierung des Seils.

Abtastorganisation: Wenn sich das Seil und der Sensor relativ zueinander bewegen, wandelt der Hall-Effekt, aus dem der Abtastkanal besteht, die Änderung des magnetischen Leckflusses des Seils in ein Simulationsspannungssignal um.

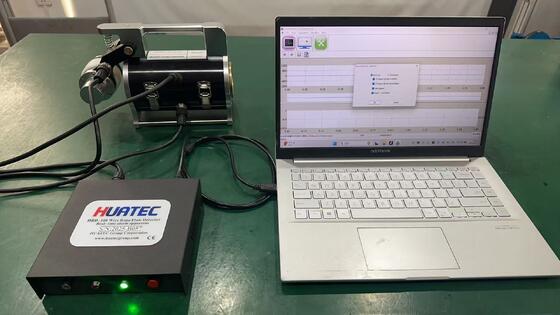

4. HUATEC Echtzeit-Alarmgerät

Das HUATEC Echtzeit-Alarmgerät ist ein tragbares Mehrzweck-Datenerfassungsgerät, das über die RS232-Übertragungsleitung die konvertierten Datensignale an den Computer sendet und speichert. Es nutzt die formidable Funktion der Computer-CPU zur Online- und Echtzeit-Verarbeitungsanalyse und gibt gemäß dem voreingestellten Schwellenwert einen Echtzeit-Alarm aus. Eine Gruppe von Lithium-Batterien liefert Strom für den Sensor, die Ausgangsspannung beträgt 5V. Es gibt einen zusätzlichen Ladeanschluss, der zum Aufladen und zum Netzschalter dient.

5. Softwarevorstellung

Abbildung 3 Hauptfunktionspunkte

6. Sensoroption
