HUATEC PAUT Rohrkalibrierblock UT Kalibrierblock

HUATEC PAUT Rohr-Kalibrierblock UT-Kalibrierblock

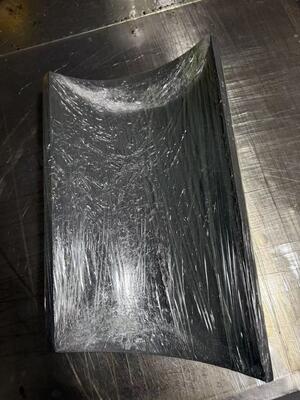

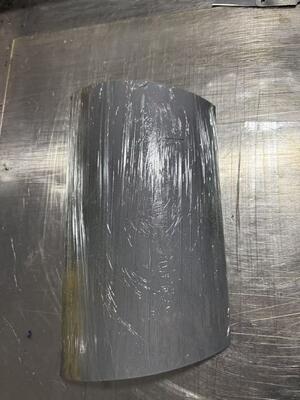

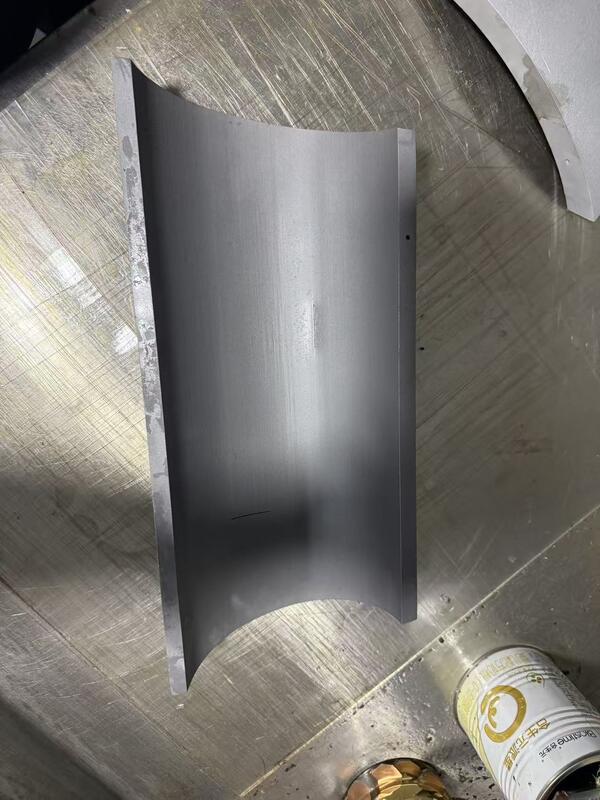

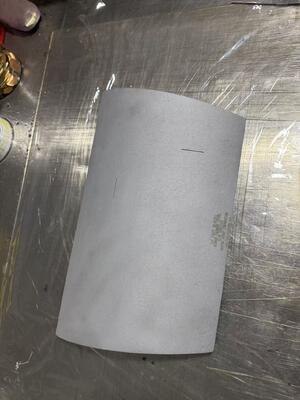

Diese Rohrkalibrierblöcke sind speziell für Phased Array UT (PAUT) entwickelt. Das Blockdesign beinhaltet verschiedene Modifikationen am ursprünglichen ASME-Design, darunter zusätzliche axiale und bogenförmige Längen, eine neu angeordnete Kerbenausrichtung und ein 10°-schräger Schnitt an einem Ende für Blöcke über 5 NPS. Diese Modifikationen helfen, unerwünschte Rückwandreflexionen bei DAC/TCG-Kalibrierungen mit Phased Array UT-Geräten zu minimieren.

Ein Kalibrierblock sollte ein Rohrabschnitt von gleicher Nenngröße, gleichem Schedule, gleicher Wärmebehandlung und gleicher Materialspezifikation wie das zu prüfende Material sein. HUATEC verfügt über einen großen Bestand an Rohmaterial für die Bearbeitung dieser Standards, und sie können auch aus kundenseitig geliefertem Material gefertigt werden.Unsere Phased Array Rohrkalibrierblöcke enthalten (4) EDM-Kerben (axial und umlaufend an OD und ID) in einer Tiefe von 8-11 % der nominalen Wandstärke x maximal 1/4 Breite (die meisten Kerben sind ca. (0,030-0,040) breit x mindestens 1,000 lang. Blöcke 5 NPS und kleiner bleiben bei 360°, während Blöcke über 5 zu einem 180/120/90/60°-Bogenabschnitt gefräst werden (abhängig von der Nenngröße des Rohrs). Alle Blöcke haben eine axiale Mindestlänge von 12 Zoll oder 10T, je nachdem, welcher Wert größer ist. Gefertigt gemäß ASME Section V Article 4 Figure T-434.3, mit PH Tool-Modifikation für PAUT.
