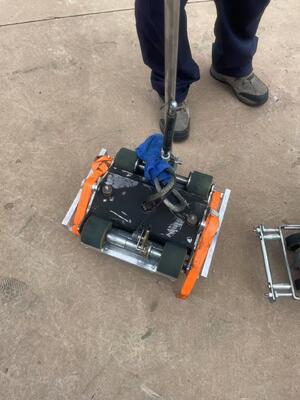

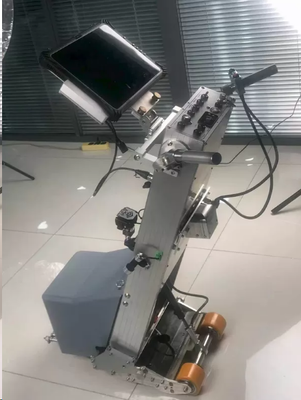

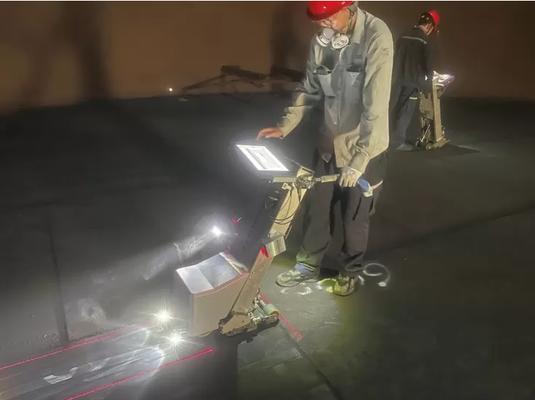

HMLF-2020 Tankbodenplatte MAgnetische Leckage Scanner schnell zu untersuchen und zu finden Korrosion des Lagertankes Boden
Wichtige technische Merkmale des Scanners:
Ich... Die Ausrüstung hat ein geteiltes Design, wobei die Haupteinheit und die Magnetteile getrennt werden können, wodurch die Demontage einfach und der Transport bequem ist.
Ich... 256 StückSensoren;
Ich... Scanbreite300 mm;
Ich... Erkennungsgeschwindigkeit: 500mm;
Ich... Es kann zwischen Defekten an der oberen und unteren Oberfläche unterscheiden.
Ich... Ausgestattet mit nach vorne gerichteten Scheinwerfern für Fernlicht und Fernlicht;
Ich... Es verfügt über eine Beleuchtung des Defektortes und eine Laseranzeige für den Defektort;
Ich... mit einem Blinklicht für den Flug, das den Standort der Einrichtung anzeigt;
Ich... Es verfügt über doppelte Laser-Indikatorlinien für die Vorwärtsbahn der Ausrüstung;
Ich... Es verfügt über einen Ladestandort für Mobiltelefone;
Ich... Es verfügt über eine Tablettenaufladefunktion;
Ich... Optionale 54Ah-Lithiumbatterie mit hoher Kapazität, mit einer Akkulaufzeit von mehr als 8 Stunden;
Ich... Ein robuster 12-Zoll-Touchscreen-Computer, der leicht und leicht zu tragen ist;
Ich... Datenerfassung und -analyse in Echtzeit;
Ich... Der in Deutschland hergestellte präzise mechanische Coder hat einen Längenfehler von3 mm.
Ich... Der Motor wird direkt aus Deutschland importiert, wodurch ein reibungsloser Betrieb und eine zuverlässige Qualität gewährleistet werden.
Ich... Windows 10 und 11Die Systeme können automatischCAD-SystemGrafiken der gesamten Tankbodenplatte, Lokalisierung der korrodierten Bereiche und Verwendung verschiedener Farben zur Angabe des Korrosionsgrades.
Ich... Die Grafiken der Tankbodenplatte können mit einer Dickenmessung, einer Vakuumkammer und einer magnetischen Partikelprüfung versehen werden.und umfassend im Bericht angezeigt werden, um einen Inspektionsbericht für die gesamte Tankbodenplatte zu erstellen.
Ich... Es verfügt über eine Vergleichs- und Überlagerungsfunktion, mit der die diesmal ermittelten Ergebnisse mit den vorherigen verglichen werden können, um die Veränderungen der Mängel zu ermitteln.
Ich... Es verfügt über ein Patch-Design und statistische Funktionen, die das Personal der Tankwartung stark unterstützen.
Ich... Die hydraulischen Stäbe der Ausrüstung ermöglichen es den Inspektoren, die Magnetbrücke leicht von der Basisplatte zu heben.
Hauptmerkmale der Berichtssoftware:
Ich... AutomatisiertCAD-SystemErkennung und Zeichnung
Ich... Funktion der Patch-Konstruktion
Ich... Funktion zur Erstellung von Prüfberichten
Ich... Analyse von Defektform und -größe
Ich... Fehler können durch visuelle Inspektion, Ultraschall, Vakuumkammer und magnetische Partikeluntersuchungen erkannt werden.
Ich... Die Anzahl und die Lage der Mängel für jede Platte direkt auflisten.
Technische Parameter:
|
Grundsatz
|
Leckageprinzip
|
|
Anzahl der Proben
|
192 Stück MLFHall-Sonde und LMA-Sonde
|
|
Scanbreite
|
300 mm
|
|
Maximale Scanlänge
|
30Meter- Ich weiß.
|
|
Positionsgenauigkeit
|
±3 mmoder±0,04% (8-Meter-Scanlänge)
|
|
Fahrmethode
|
Gleichstromantrieb
|
|
Geschwindigkeit des Scans
|
0.5m/s (fest)
|
|
Effizienz der Erkennung
|
9 Quadratmeter/Minute
|
|
Dickenbereich
|
Zeichnungsmodus: Maximal12.5 mm
Automatischer Stoppmodus: 16 mm
|
|
Transparente Beschichtungseigenschaften
|
starke Durchdringungsfähigkeit; kann bis zu6 mm dick.
|
|
Höchstempfindlichkeit
|
20%Korrosion der Tankbodenplattendicke
|
|
Fehlergenauigkeit
|
± 5% des Beurteilungsäquivalents
|
|
Mindeste Fehlererkennungsfähigkeit
|
Φ2 mmmit einer Tiefe von50%der Plattendicke.
|
|
Ober- und Unterflächenfehler
|
Es kann festgestellt werden, ob die Korrosion auf der Oberfläche oder der Unterseite der Unterplatte liegt.
|
|
Datenspeicherung
|
Es kann auf einer Computer-Festplatte gespeichert werden oder überUSB-Stickauf eine externe Festplatte.
|
|
Analyse in Echtzeit
|
Sie können sehen, die Größe der defekten Korrosion, seine spezifischeX/YKoordinaten und ob sich der Defekt auf der oberen oder unteren Oberfläche befindet.
|
|
Stromversorgung
|
mit einer Leistung von 12 Vmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,220 VBetriebsspannung intelligentes Ladegerät.
|
|
Gewicht
|
Ungefähr 45 kg
|
|
Software
|
Software zur Datenerfassung und -analyse in Echtzeit, Analyseberichtssoftware
|
Grundkonfigurationsliste:
(1) Abnehmbare Haupteinheit: 1 Einheit
(2) 12-Zoll-Tablet mit robustem Touchscreen: 1 Einheit
(3) Prüf- und Analysesoftware: 1 Satz
(4) Graphische Berichtssoftware: 1 Satz
(5) Batterielader und Ladegerät: 1 Satz
(7) Computerhalter: 1 Satz
(8) Computer-Bohrbolzen: 2 Stück
(9) Ein Satz Vergleichsplatten: jeweils eine von 6 mm, 8 mm, 10 mm und 12 mm.
(1 0) Transportkartons: 3 Stück
