Hochpräzisionsbeschichtung und Substratdicke gleichzeitig Ultraschalldickheitsmessung

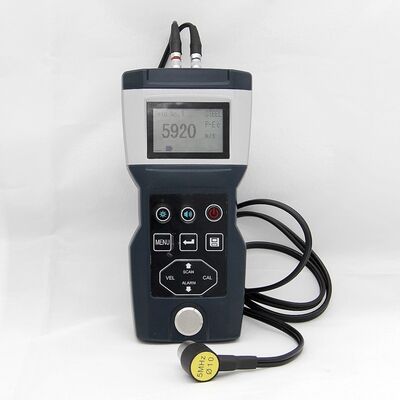

TG-3250H ist ein hochpräzises digitales Ultraschalldickheitsmessgerät.Auf der Grundlage der gleichen Betriebsprinzipien wie SONAR ist es in der Lage, die Dicke verschiedener Materialien mit einer Genauigkeit von bis zu 0 zu messen.Es wird angepasst, um die Dicke eines guten Leiters für Ultraschall, wie Metall (Stahl, Gusseisen, Aluminium, Kupfer), Kunststoff, Keramik, Glas,Glasfaser usw..

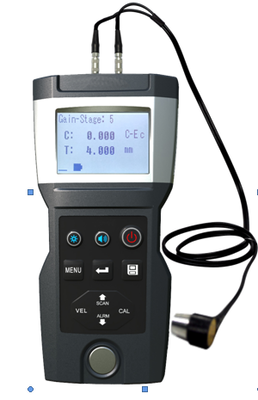

Es kann gleichzeitig die Beschichtungsdicke und die Grundstoffdicke testen.
Hauptfunktionen:
Ich... Unterstützung von Pulse-Echo, Echo-Echo, Interface-Echo, E-C-Beschichtungstest, C-E-Beschichtung und Grundmaterialprüfung und AUTO 6 Arten Messmodus, gewinnverstellbar
Ich... Unterstützung des Scan-Modus, des Min/Max-Erfassungs-Modus, des Differential-Modus und des Alarm-Modus
Ich... Kalibrierung der Schallgeschwindigkeit nach bekannter Dicke
Ich... Speicherkapazität von 1000 Messungen mit Dicke, Geschwindigkeit, Zeit usw.
Ich... Kommunikation mit PC oder Smartphone, Unterstützung von Online-Messung und Befehlssteuerung (OC-Version)
Eigenschaften:
Ich... Hochpräzisions-Timing-Chip und V-Path-Modell für Präzisionsmessungen
Ich... Echtzeit-Temperaturkompensationstechnik, die eine einmalige Sondenkalibrierung für den langfristigen Einsatz unterstützt.
Ich... Durchlackungsmessung (Standardversion), gleichzeitige Messung von Beschichtungen und Materialdicken (Erweiterte Version)
Ich... Bluetooth- und Mini-USB-Schnittstelle für Drucken und Kommunikation, Host-Software aktualisierbar
Technische Parameter
|
Messbereich
|
00,75 bis 400 mm(Stahl)
|
Schallgeschwindigkeitsbereich
|
1 ~ 19999 m/s
|
|
Entschließung
|
0.001mm / 0.0001inches
|
Genauigkeit
|
00,03 mm oder 0,3%*H
|
|
Messzeitraum
|
4 Zeiten pro Sekunde
|
Frequenz der Sonde
|
2MHz,3 MHz,5 MHz,7.5MHz
|
|
Kalibriermodus
|
Probe- und Zwei-Punkte-Kalibrierung
|
Kalibrierblock
|
4.000 mm(Stahl)
|
|
Messmodus
|
P-E, I-E, E-E, E-C, C-E
|
Verstärkung anpassbar
|
16 Stufen
|
|
Messmodus
|
Einzelpunkt, Scan, Min/max Erfassung, Differential, Alarm
|
Datenspeicherung
|
1000 Messungen, einschließlich Dicke, Schallgeschwindigkeit, Zeit usw.
|
|
Anzeige
|
Englisch / Chinesisch wählbar,
FSTN-LCD-Display mit Hintergrundbeleuchtung
|
Anzeigen von Inhalten
|
Stärke, Schallgeschwindigkeit, Stabilität, Batterie, Messmodus usw.
|
|
Kommunikation
|
Bluetooth- und Mini-USB-Schnittstelle, virtuelles Serienanschlussprotokoll
|
Drucken
|
Optional tragbare Bluetooth-Wärmedrucker
|
|
Stromversorgung
|
3.7V Li-Ionen-Ladebatterie
|
Strom abgeschaltet
|
Ausgeschalteter Timeout, ausgeschalteter Akku
|
|
Gebrauchstemperatur
|
-10 ~ 50 °C
|
Speichertemperatur
|
-30 ~ 60 °C
|
|
Größe
|
157 mm*78 mm*37 mm
|
Gewicht
|
Ungefähr 260 g.
|
|
Muscheldrüsen
|
ABS- und PC-Legierung
|
Boxmaterial
|
ABS (IK08 / IP67)
|
Parameter der Sonde
|
Kennzeichnung
|
5MΦ10
|
5M PT-08
|
2M ZT-12
|
7.5M PT-06
|
3M GT-12
|
|
Messbereich (Stahl)
|
00,8 bis 300 mm
|
00,8 bis 300 mm
|
30,0 bis 400 mm
|
00,75 bis 50 mm
|
2.0~200 mm
|
|
Min. Messen Durchmesser
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Probe Durchmesser
|
13 mm
|
11 mm
|
17 mm
|
9 mm
|
15 mm
|
|
Wirkungsfläche Durchmesser
|
10 mm
|
8 mm
|
12 mm
|
6 mm
|
12 mm
|
|
Frequenz der Sonde
|
5 MHz
|
5 MHz
|
2MHz
|
7.5MHz
|
3 MHz
|
|
Kontakttemperatur
|
-10 bis 60°C
|
-10 bis 60°C
|
-10 bis 60°C
|
-10 bis 60°C
|
-10 ~ 310 °C
|
Vergleich der Versionen
|
Version
|
Messmodus
|
Durchlackungsmessung
|
Messerbeschichtungen
|
|
Grundsätzliche
|
P-E
|
x
|
x
|
|
Standards
|
- Ich bin nicht derjenige.
|
√
|
x
|
|
Fortgeschritten
|
P-E, I-E, E-E, E-C, C-E
|
√
|
√
|
