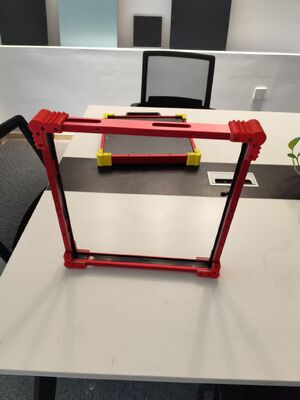

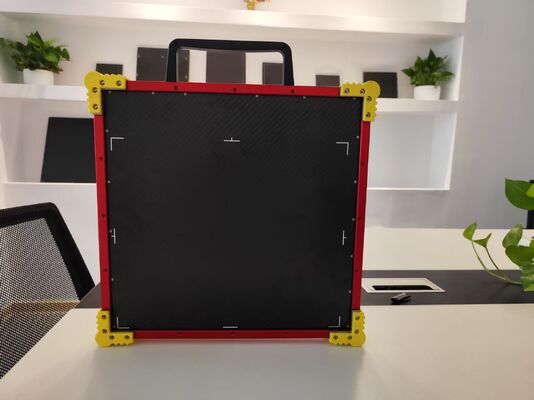

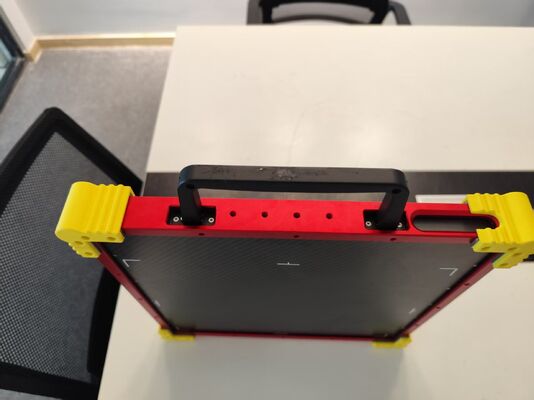

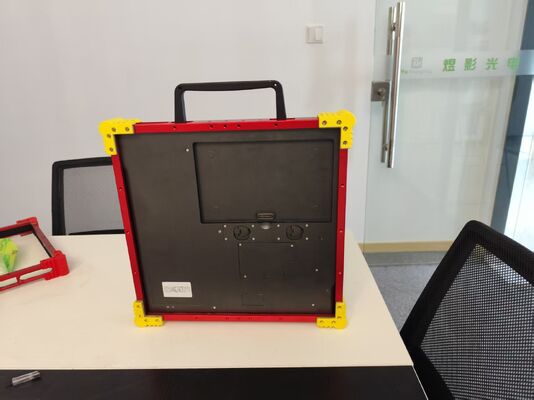

Leichter drahtloser Detektor auf Basis von amorphem Silizium (a-Si) geeignet für DR-Tablets und NDT

Leichter drahtloser Detektor auf Basis von amorphem Silizium (a-Si) für DR-Tablets und NDT

Elektrik und Schnittstelle
A/D-Wandlung 16 Bit

Datenschnittstelle Gigabit Ethernet/802.11ac (nur 5G)

Aufnahmezeit kabelgebunden: 1,5s;  drahtlos: 3-5s

Belichtungssteuerung Software/Sync/AED
Speicher 4 GB DDR4, 8 GB SD-Karte

Mechanisch
Abmessungen 460×460×15 mm
Gewicht 3,8 kg (ohne Akku)

Material Aluminium- und Magnesiumlegierungen

Frontplatte Kohlefaser

Umgebung

Temperatur 10-35°C (Betrieb)；-10~50°C (Lagerung)

Luftfeuchtigkeit 30-70% RH (nicht kondensierend)

Schutzart IP51 (kundenspezifisch auf IP67)

Sensor
Empfängertyp a-Si

Szintillator Gos / CsI:TI

Aktive Fläche 430 x 430 mm

Auflösung 4304 x 4304

Pixelabstand 100 µm

Stromversorgung & Akku

Adapter Eingang AC 100-240V, 50-60Hz

Adapter Ausgang DC 24V, 2,7A

Leistungsaufnahme <20 W

Standby-Zeit 4,5h

Ladezeit 4,5 h

Bildqualität
Grenzauflösung 5 LP/mm

Energiebereich 40-160 KV

Dynamikbereich ≥76 dB

Empfindlichkeit  ≥0,36 LSB/nGy

Ghos <1% 1. Bild

DQE  65% @(1 LP/mm)

40% @(2 LP/mm)

25% @(3LP/mm)

MTF  60% @(1 LP/mm)

35% @(2 LP/mm)

20% @(3 LP/mm)
