Pie-Gauge Magnetfeldindikator, der die Richtung des Magnetflusses auf der Oberfläche schnell überprüft

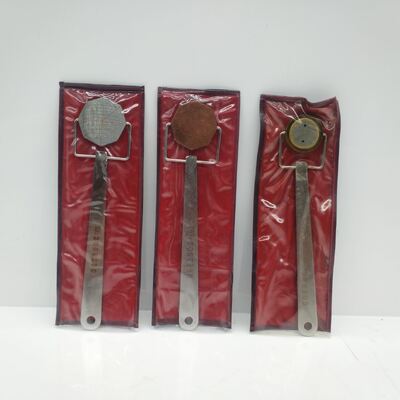

Pie Gauge Magnetfeldindikator

Übersicht

Der Pie Gauge ist ein Werkzeug zur schnellen Überprüfung der Richtung des magnetischen Flusses auf einer Oberfläche. Er besteht aus acht ferromagnetischen Segmenten, die zu einem Stück verlötet sind und ein Sternmuster aus nicht-ferromagnetischen Diskontinuitäten bilden. Die acht linearen Diskontinuitäten liefern Anzeigen in alle Richtungen. Typischerweise wird der Pie Gauge mit trockenen Pulvern für die Jochinspektion verwendet, kann in jedem Winkel gehalten werden und erzeugt Anzeigen senkrecht zur Richtung des magnetischen Flusses. Nicht-ferromagnetischer Griff mit Drehpunkt.

Erfüllt die Anforderungen von ASME BPVC Section V Article 7, ASTM A275, ASTM E709, ASTM E1444 und ASTM E3024.

Anleitung

Legen Sie den Pie Gauge so flach wie möglich auf die Prüfoberfläche, wobei die sichtbaren Kuchenstücke nach unten zeigen. Magnetisieren Sie die Oberfläche und tragen Sie magnetische Partikel auf. Anzeigen bilden sich entlang von Linien, die die Richtung des magnetischen Flusses kreuzen. Anzeigen senkrecht zum magnetischen Fluss sind stärker und besser definiert als Anzeigen im Winkel. Keine Anzeigen bilden sich parallel (in einer Linie) zum magnetischen Fluss. Hinweis: Der Pie Gauge zeigt nicht die Stärke des Magnetfeldes an.
