HCDX-IISC Magnetpartikelprüfgerät AC220V Ferromagnetischer Werkstückoberflächen-Rissdetektor für Schweißvorrichtungen Gießereien Schmiede

HCDX-IISC Magnetpulver-Prüfgerät AC220V Rissdetektor für ferromagnetische Werkstücke, Oberflächenrisse, Schweißnähte, Gussteile, Schmiedeteile

Einleitung:

Der HCDX-IISC Verbund-Magnetpulver-Fehlerdetektor verwendet einen Silizium-gesteuerten berührungslosen Schalter mit geringem Rauschen, starker Magnetkraft, langer Lebensdauer und einfacher Bedienung, geeignet für den Einsatz im Feld und im Labor. Das Instrument ist in einer Kombinationskonfiguration ausgeführt, und Benutzer können die Sonde nach Bedarf frei wählen. Sonden vom Typ A, D, E, O können nach Kundenwunsch konfiguriert werden.

Die HCDX-IISC-Serie verfügt über eine Entmagnetisierungsfunktion und einen einstellbaren Strom.

Als Steuerung für diesen Magnetpulver-Fehlerdetektor (mit Phasenanschnittsteuerung) wird ein 8-Bit-MCU verwendet. Die kontinuierliche Regelung des Magnetisierungsstroms kann durch präzise Erfassung des AC-Nullspannungsdurchgangssignals und des Stromregelsignals realisiert werden. Darüber hinaus ist es mit der Entmagnetisierungsfunktion ausgestattet; die Entmagnetisierungsfunktion kann nach Auswahl des Entmagnetisierungsmodus und Drücken der Auslösetaste eingeschaltet werden. Darüber hinaus kann das MCU-Programm lebenslang kostenlos aktualisiert werden, und Sonden vom Typ A, D, E, O können nach Kundenwunsch konfiguriert werden.

Alle optionalen Sondenparameter:

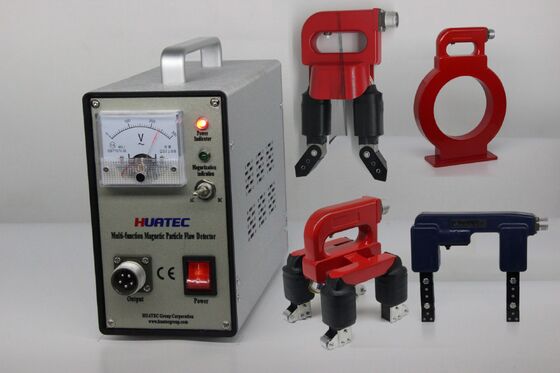

Einführung der Standard-Sonden für das Modell HCDX-IISC:

Sonde vom Typ D (elektromagnetische Jochsonde): Ausgestattet mit beweglichen Gelenken, kann sie Werkstücke an der Oberfläche magnetisieren und prüfen.

Sonde vom Typ A (Hufeisen-Sonde): Geeignet für alle Arten von Kehlnahtschweißungen, lokale Magnetisierungsprüfungen an Innen- und Außenecken großer Werkstücke, ausgestattet mit Arbeitslicht.

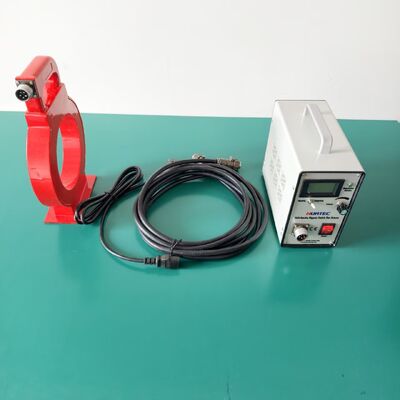

Sonde vom Typ O (Ringkernspule): Geeignet für die Erkennung von Umfangsrissen an Werkstücken und sehr empfindlich für Risse, die durch Ermüdung des Werkstücks verursacht werden. Darüber hinaus kann sie das Werkstück durch Fernmethode entmagnetisieren.

Sonde vom Typ E (rotierende Magnetfeldsonde): Ermöglicht eine umfassende Fehlererkennung für alle Arten von geraden Schweißnähten, Stumpfnähten, Kehlnähten sowie für ebene und gekrümmte Oberflächen mit großen geometrischen Formen. Die Sonde ist mit Rollen ausgestattet, die die Bedienung erleichtern und die Geschwindigkeit erhöhen. Die Sonde ist mit Arbeitslicht für eine einfache Beobachtung ausgestattet.

Technische Parameter:

Stromversorgung: AC 220V ± 10% 50HZ 5A

Ausgang: AC 38V 10A

Sonden vom Typ A, D, E, O sind optional und verfügbar

Prüfgeschwindigkeit: ≥6 m/min

Temperaturanstieg der Sonde: ≤60

Arbeitszyklus: Es wird empfohlen, für lange kontinuierliche Betriebszeiten zu arbeiten: Magnetisierungszeit ≤3 Sekunden, Pausenzeit ≥5 Sekunden

Gewicht: ca. 6,5 kg (Haupteinheit)

Controller-Größe: 95x45x75mm (L*B*H)Größe des Transportkoffers: 170x140x70mm (L*B*H)

Standardlieferumfang:

Host HCDX-IISC

1

Typ D Jochsonde 1

Typ A Sonde

1

1

Bedienungsanleitung

1Bedienungsanleitung

Standard-Prüfkörper 1Bedienungsanleitung

Zertifikat1

Typ A SondeTyp O Sonde

Typ D Sonde

Tote Gewichte

UV-Licht
