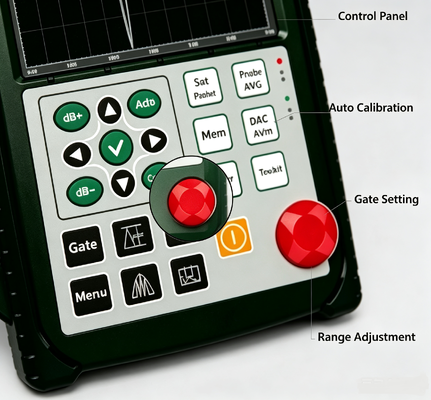

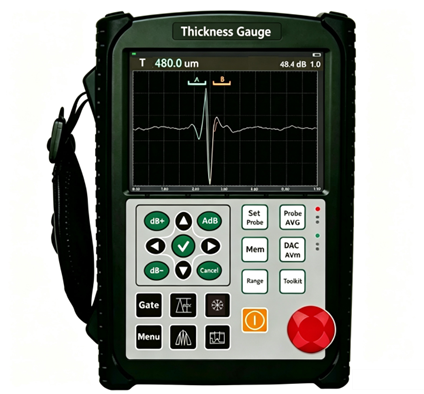

TG‑UT10 Ultraschall-Prüfgerät mit Wellenform-Multimode und Dickenmessgerät, 0,001mm Auflösung, IP65 wasserdicht, ZfP-Tester

Erfassungsbereich

0,15 mm ~ 10 m (Longitudinalwelle in Stahl); Übertragungsmodus bis zu 30 m (erweiterbar)

Schallgeschwindigkeitsbereich

100 ~ 20000 m/s

Pulsrepetitionsrate

10‑3000 Hz, einstellbar

Dynamikbereich

≥38 dB

Vertikaler Linearitätsfehler

≤1,5 %

Horizontaler Linearitätsfehler

≤0,2 %

Auflösung

>40 dB (5P14 Sonde)

Empfindlichkeitsreserve

>66 dB (Φ2 Loch mit flachem Boden in 200 mm Tiefe)

Digitale Unterdrückung

0‑80 %, ohne Beeinträchtigung der Linearität oder Verstärkung

Sondentypen

Geradstrahlsonde, Kristallsonde, Durchdringungssonde

Gates

Eingangsgate, Echo-Verlust-Gate; Einzel-Gate / Dual-Gate-Modi

Alarm

Summeralarm, LED-Anzeigenalarm

Stromversorgung

DC 9 V

Akkulaufzeit

10 Stunden

Abmessungen

250 × 165 × 40 mm

Gewicht

1,0 kg

Betriebstemperatur

‑10 °C ~ 50 °C100 V, 200 V, 300 V, 400 V, 500 V wählbar; breite Sondenkompatibilität20 % ‑ 95 % RHPulsamplitude100 V, 200 V, 300 V, 400 V, 500 V wählbar; breite Sondenkompatibilität

Pulsbreite

Kontinuierlich einstellbar innerhalb von 0,03‑0,51 µs zur Anpassung an Sonden unterschiedlicher Frequenzen

Sondendämpfung

50 Ω, 100 Ω, 150 Ω, 400 Ω optional für unterschiedliche Empfindlichkeits- und Auflösungsanforderungen

Hardware-Echtzeit-Sampling

12-Bit-Hochauflösungs-AD-Wandler, 400 MHz Abtastrate für hochauthentische Wellenformwiedergabe

Erfassungsmodi

Positive Halbwelle, negative Halbwelle, Vollwelle, RF-Erfassung

Sonden-Frequenz

0,2 MHz ~15 MHz

Gate-Auslesung

Einzel-Gate / Dual-Gate-Auslesung wählbar; Spitzenwertablesung innerhalb des Gates

Gesamtverstärkung

110 dB; Schrittoptionen: 0,1 dB, 1 dB, 2 dB, 6 dB

Anschluss

BNC / LEMO optional

1

Hauptfunktionen

•
