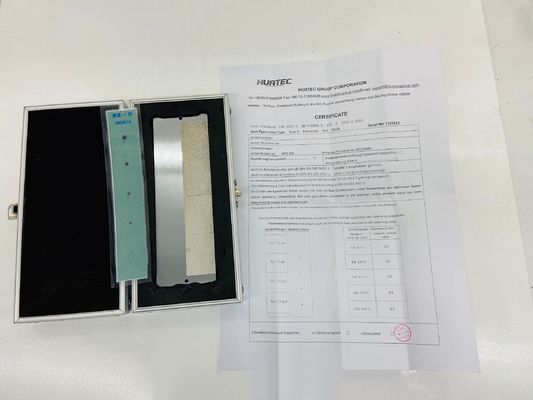

NDT PT Typ II Referenzprüfkörper 2,5-15 µm Rauheitspflaster zur Kalibrierung von Eindringsystemen

NDT PT Typ II Referenzprüfblock 2,5-15μm Raffiness Patches für die Kalibrierung des Penetrantsystems

Die ISO 3452-3:2013 beschreibt zwei Arten von Referenzblöcken - Typ-2-Referenzblöcke dienen zur routinemäßigen Bewertung der Leistung des DPI-Systems.

Der Referenzblock Typ 2 besteht aus Edelstahl, der mit einer Schicht Nickel und einer harten Chromlegierung beschichtet ist.

In dieser Schicht wurden dann fünf sternförmige Defekte mit einem Durchmesser von 3,0 bis 5,5 mm künstlich erzeugt, wobei die fünf Defekte entsprechend ihrer Größe einheitlich platziert wurden.Zur Beurteilung der Waschbarkeit* umfasst der Referenzblock Typ 2 vier benachbarte Flecken mit einer Rauheit von R = 2.5 μm, 5 μm, 10 μm und 15 μm, wobei sich der kleinste Defekt neben dem Bereich befindet, der die geringste Rauheit aufweist.

Anmerkung: Durchmesser von fünf Rissflächen in mm, Toleranz ±10%

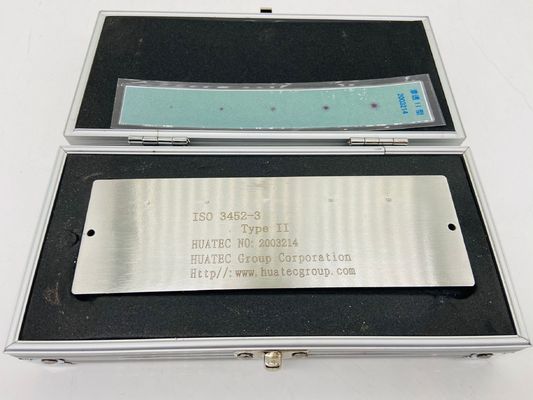

Das fünfpunktige, mit Chrom beschichtete Prüfstück aus Edelstahl ist ein Prüfstück des Typs II der Durchdringungsfehlererkennungsreihe.Es wird nach den Normen GB/T18851-2008 und EN ISO3452-3 hergestellt.:2013. Im Dezember 2002 die nationale Industriebewertung bestanden. Der Testblock erfüllt die Anforderungen der GB/T18851-2008, EN ISO3452 und ASME-Normen.Der tatsächliche Messwert des künstlichen Defekts basiert auf der Norm ISO 10474 oder EN 10204 Typ 3.1 Bescheinigung.

Für die Messung der Durchmesser wurde ein fluoreszierendes Durchdringungsmittel der Stufe 2 verwendet, Wasser und Trockenentwickler; Farbkontrastdurchdringungsmittel der Stufe 2 (Aktualisierung des tatsächlichen Zustands, Materialqualität verwendet)
