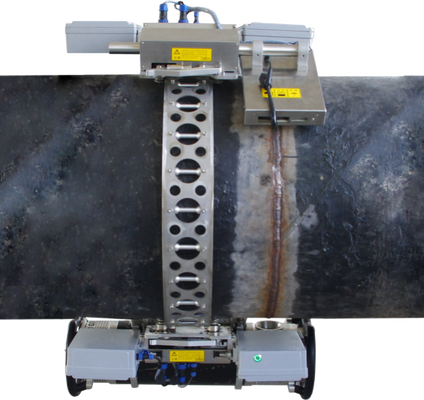

HDR-01 Digitales Bildgebungssystem beinhaltet einen Remote-PC, einen DR-Bildgebungstag, einen externen Radiographie-Trolley, einen internen Schießpipeline-Crawler und andere Systeme

Das digitale Bildgebungssystem HDR-01 umfasst einen Remote-PC, einen DR-Bildgebungstafelwagen, einen externen Röntgenmaschinenwagen, einen Pipeline-Raupenwagen für interne Aufnahmen und andere Systeme

Das System kann die Inspektionsergebnisse von Pipeline-Schweißnähten in Echtzeit visuell im Computer darstellen und hilft den Bedienern bei der Beurteilung der Inspektionsergebnisse vor Ort. Gleichzeitig können die Testergebnisse vor Ort aus der Ferne abgerufen, zur Aufzeichnung gespeichert oder die Ergebnisse direkt von Experten überprüft werden. Das System kann die Positions- und Standortinformationen der Baustelle, die Uhrzeit, die Schweißanschlussnummer der Baustelle und einige zugehörige Informationen ohne Änderungen direkt auf das Bild drucken und so den Verdacht des Betrugs vollständig vermeiden.

Das System besteht aus den folgenden Teilen: Remote-PC, DR-Bildgebungskartenwagen, externer Röntgenmaschinenwagen, interner Pipeline-Crawler und andere Systeme. Über das drahtlose lokale Netzwerk können die Steuerung und Erfassung (Übertragung) der Karte gleichzeitig erfolgen. Das Personal kann den Computer fernsteuern, um die Inspektion der Pipeline-Schweißnaht abzuschließen und das Originalbild zum Abruf und als Flachfilm zu speichern. Das Bild des Systems ist klar und die Doppeldrahtauswertung erfüllt und übertrifft die Anforderungen der nationalen Standards vollständig.

 Zusammensetzung der Ausrüstung

Das System besteht aus zwei Teilen: einer Innenschießausrüstung und einer Außenschießausrüstung.

Zusammensetzung der internen Schießausrüstung:

Hochfrequenz-Röntgen-Pipeline-Crawler, Pipeline-Außenwand-Crawler (mit Flachdetektor, zentralem Router, unterer Computer-SPS), DR-Flachdetektor, PC-Workstation (Software zur digitalen Bilderfassung und -verarbeitung).

Zusammensetzung der Outdoor-Schießausrüstung:

Kletterwagen für die Außenwand der Pipeline (mit Flachdetektor, zentralem Router, unterer IP10-Computer-SPS), DR-Flachbildschirmdetektor, Kletterwagen für die Außenwand der Pipeline (gerichteter Hochfrequenz-Röntgengenerator, Hilfsrouter, unterer Computer-SPS IP11), tragbarer Hochfrequenz-Steueradapter, Datenkabel, Netzkabel, PC-Workstation (Software für digitale Bilderfassung und -verarbeitung), PC-Workstation (Software für digitale Bilderfassung und -verarbeitung).

Liste der Gerätekonfigurationen:
