HD-170PCM Tragbarer Pipeline-Strom-Mapper Ortungsgerät für die Beschaffenheitsprüfung von erdverlegten Gas- und Ölleitungen mit GPS-Funktion

HD-170PCM Portable Pipeline Current Mapper Begrabener Gasöl Pipeline Beschichtung Zustand Detektor GPS-Funktion

Übersicht:

Der integrierte Rohrleitungskorrosionsmelder HUATEC kann vergrabene Rohrleitungen ohne Ausgrabung untersuchen.die Schädigung der äußeren Korrosionsschutzbeschichtung von vergrabenen Rohrleitungen quantitativ bewertenDiese Erkennungstechnologie kann nicht nur als Prüf- und Abnahmeverfahren für neu fertiggestellte Pipelines eingesetzt werden.die in Betrieb befindlichen Pipelines regelmäßig zu überwachen. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsEs ist weitgehend anwendbar für die Qualitätsbewertung von externen Korrosionsschutzbeschichtungen für Korrosionsschutzleitungen aus Öl, Erdgas, Stadtgas und Leitungswasser usw.

Technische Parameter:

Eigenschaften:

*Ultra-schmaler Bandpass 0.2HZ Phase-locked-Loop DSP-Digitalfilter

* Der Empfänger mit hoher Empfindlichkeit erhöht die Detektionstiefe und Entfernung erheblich.

* Unabhängiger ACVG-Detektor (A-Frame), keine Verbindung zum Empfänger erforderlich, hohe Zuverlässigkeit;

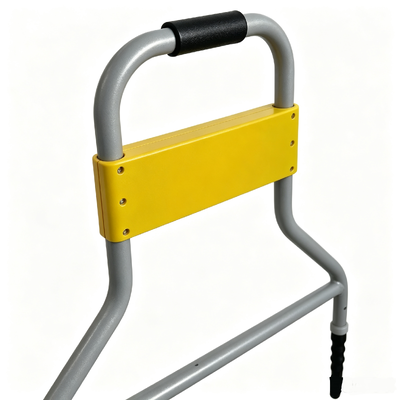

*Der A-förmige Rahmen hat die Funktionen der Anzeige der Batteriespannung, dB-Wertmessung der Größe des Schadenspunkts der Korrosionsschutzschicht,und Richtungsanzeige des Schadenspunktes der Korrosionsschutzschicht.

*GPS-Positionierungsfunktion, automatische Kartierung von Pipeline-Ruten;

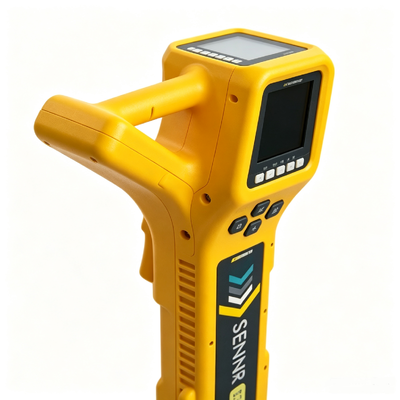

*Die linken und rechten Pfeile geben die Position der Pipeline an, so dass die Pipeline schnell lokalisiert werden kann.

*Die Datenanalyse-Software kann die ursprünglichen Datensätze exportieren und automatisch Nachweisberichte erstellen.

*Die Datenanalyse-Software kann den Y-Wert der aktuellen Dämpfungsrate berechnen, den P-Wert der Dichte der Schadenspunkte der Korrosionsschutzbeschichtung,und der Rg-Wert des Isolationswiderstands der Korrosionsschutzbeschichtung.

*Die Exportergebnisse der Datenanalyse-Software entsprechen der nationalen Norm (GB/T 19285-2014).

*Die Datenanalyse-Software verfügt über ein Urheberrechtszertifikat.

Arbeitsprinzip

Der HD-170PCM besteht aus drei Teilen: dem Sender, dem Empfänger und dem Detektor (A-Frame).und der Handempfänger wird zur Verfolgung von Pipeline-Ruten verwendetDie Stromstärke auf der Rohrleitung nimmt mit zunehmender Entfernung ab, sofern der RohrdurchmesserRohrmaterial und Bodenumgebung bleiben unverändert, je besser die Korrosionsschutzschicht den Boden isoliert, desto geringer der Stromverlust und desto geringer die Dämpfung.Abschälen, und die Isolationsleistung schlechter ist, wird der Stromverlust schwerer und die Dämpfung größer sein.

Wenn das ultra-niedrigfrequente Signal (CP) in der Nähe des Gleichstromsignals in die Leitung geladen wird,der Spannungsgradient, der durch den beschädigten Punkt der Korrosionsschutzschicht der Rohrleitung und den Boden gebildet wird, stellt entsprechend eine Erdstromfeldverteilung auf dem Boden über der Rohrleitung herJe näher der Schadenspunkt ist, desto größer ist der Spannungsgrad und desto größer ist die Stromdichte auf dem Boden über der Leitung.je größer die Stromdichte in der NäheDas Sondeninstrument erkennt die Position der Rohrleitung und hält den Detektor an der Position der Rohrleitung. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Bewertungssoftware:

1. Softwareübersicht

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, die Informationen über die vergrabene Tiefe, die aktuelle Information im Rohr, die Größe des Schadenspunkts der Korrosionsschutzschicht usw.),in Übereinstimmung mit der nationalen Norm (GB/T 19285-2014) und den einschlägigen Industriestandards, den Bericht über die Bewertung der Korrosionsschutzbeschichtung des geprüften Rohrsektionsteils (Diagrammbericht, Textbericht) vorlegen, and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Überwachung der Korrosionsschutzschicht, lokale Reparatur der Korrosionsschutzschicht, umfassende Überholung der Korrosionsschutzschicht usw. und können in Form von Berichten ausgedruckt werden,Bereitstellung einer zuverlässigen Referenzbasis für Pipeline-Besitzer und Erleichterung der Archivierung.

2. Softwarefunktionen

Auf der Grundlage der Messdaten der vom Empfänger vor Ort durchgeführten Messung der vergrabenen Rohrleitung (z. B. Strom, Vergrabenheitstiefe, Längengrad und Breite, Entfernung, Größe des Schadenspunkts usw.)relevante Kurven und Berichte erstellt werden. Die Software hat folgende Funktionen:

1Es kann mit dem Pipeline-Meter-Empfänger verbunden werden, und die aktuellen Daten, Pipeline-Begräbnis Tiefe, Längengrad und Breite,Entfernung und andere während des Messvorgangs gespeicherte Daten können in die Software importiert werden (oder die vor Ort gesammelten relevanten Daten können manuell eingegeben werden)In der Zwischenzeit können im angeschlossenen Zustand die im Gerät gespeicherten Daten gelöscht werden.

2Nach dem Import der Daten kann die Software den aktuellen Dämpfungsgrad Y-Wert, den Dichtewert P der Schadenspunkte der Korrosionsschutzschicht, dieund der Widerstand zur Isolierung Rg der Korrosionsschutzschicht auf der Grundlage der importierten Daten.

3Die importierten Daten und die Daten nach entsprechenden Berechnungen können bearbeitet werden.

4. Daten können durchsucht und die gespeicherten Daten in Form von statistischen Tabellen angezeigt werden.Der gebildete Bericht sollte in Word-Dokumentformat oder PDF-Dokumentformat gespeichert werden.
