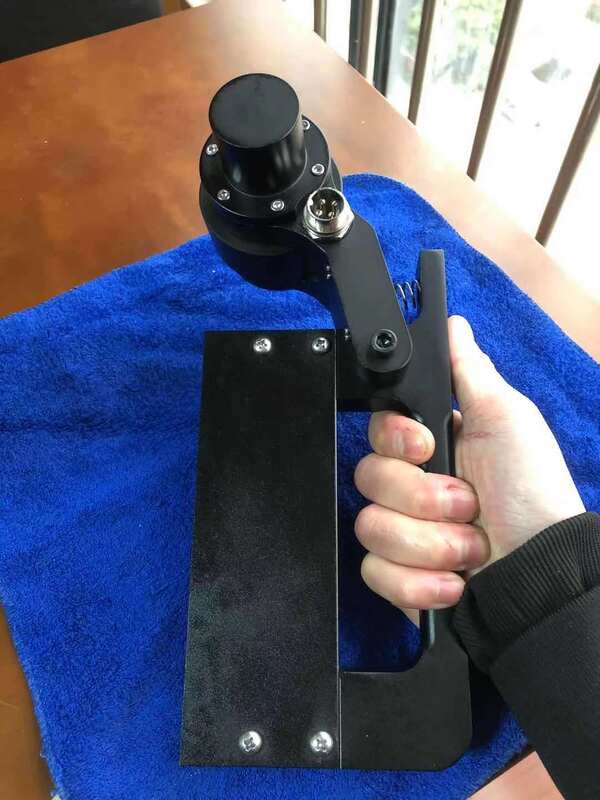

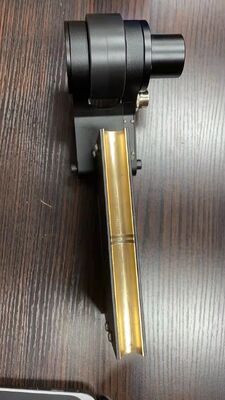

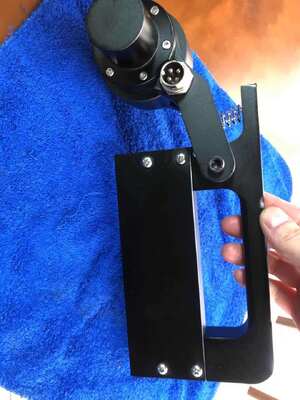

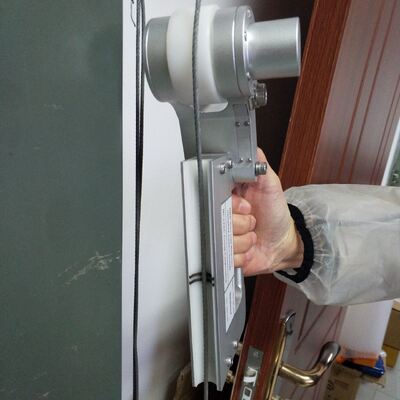

HRD150 Aufzug Stahlseil Prüfgerät (MRT)

HRD150 Aufzug Stahlseil Prüfgerät (MRT)

I. Produktübersicht

◆ kann Drahtseile auf interne und externe Drahtbrüche, Verschleiß, Korrosion, Verformung, lose Litzen, Sprungdrähte, Materialveränderungen und andere Defekte online prüfen.

◆ Die Prüfergebnisse können den Standards verschiedener Industrien entsprechen und werden in Form der Anzahl der gebrochenen Drähte und des Verhältnisses der Fläche der gebrochenen Drähte zur Gesamtfläche der gebrochenen Drähte angezeigt.

◆ Computer-USB-Schnittstelle für direkte Abtastung, Verarbeitung und Analyse, mit Online-Ton- und Lichtalarm und Echtzeit-Ergebnisanzeige.

◆ Sensor kreisförmige Struktur, umlaufende Umfassung, axiale Magnetisierung, Magnetisierung des Drahtseils in den Sättigungszustand.

◆ Der Sensor verwendet eine Legierungs-Aluminiumschale, die wasserdicht, staubdicht, stoßfest und feuchtigkeitsbeständig ist.

◆ stabiler Betrieb, zuverlässige Leistung, hohe Prüfgenauigkeit, starke Entstörungsfähigkeit, genaue Daten.

◆ Software zur Anpassung an Windows98/2000 / xp/Vista/windows7 verschiedene Computerbetriebssysteme

◆ Gemäß den Bestimmungen des nationalen Messgesetzes und des nationalen Arbeitsschutzgesetzes wird jedes Instrument vom nationalen Metrologieinstitut als Drittpartei gemäß dem amerikanischen Standard ASTM1571 geprüft und der Prüfbericht ausgestellt, um die gesetzliche Qualifikation zu erhalten.

◆ weit verbreitet in Bergbau, Seilbahnen, Hebezeugen, Aufzügen, Hafenmaschinen, Kabelbrücken und anderen Bereichen.

Ⅱ. Technischer Kern und gesetzliche Qualifikation

1. Virtuelles Instrument: unendliche Unsicherheit von Drahtseilen. Nur durch den Einsatz von virtueller Instrumententechnologie, den Ersatz traditioneller Instrumente durch Software und die direkte Abtastung durch den Computer können wir sicherstellen, dass keine Prüfung verpasst und keine falsche Beurteilung getroffen wird, so als ob man einen Film sehen würde, der den gesamten Prozess des Drahtseils scannt, die Ergebnisse sind genau und wiederholbar.

2. Drei-Bestimmungs-Instrument: Gemäß den nationalen Standards für die Verschrottung von Drahtseilen in verschiedenen Industrien wendet dieses Produkt elektromagnetische qualitative, quantitative, positionierende, Online-zerstörungsfreie Prüfungen von Drahtseilen auf interne und externe Drahtbrüche, Rost, Verschleiß, Änderungen der Metallquerschnittsfläche, lose Litzen, Sprungdrähte, Verformungen, Materialanomalien und andere Defekte an.

3. Gesetzliche Instrumente: Gemäß den Bestimmungen des nationalen Messgesetzes und des nationalen Arbeitsschutzgesetzes wird jedes Instrument vom nationalen Metrologieinstitut gemäß dem amerikanischen Standard ASTM1571-2006 und GB/ t21387-2008 als Drittpartei geprüft und der Prüfbericht ausgestellt, um die gesetzliche Qualifikation zu erhalten.

Ⅲ,Technische Indikatoren

Voller Drahtseildurchmesserbereich kann geprüft werden: Φ 1,5-300 mm (unterschiedliche Sensor-Serienspezifikationen müssen konfiguriert werden)

Relative Geschwindigkeit zwischen Sensor und Drahtseil: 0,0 -- 6,0 m/s am besten: 0,3 -- 1,5 m/s

Der beste Spalt zwischen Sensorführhülse und Drahtseil beträgt 2 -- 6 mm, und der zulässige Spalt beträgt 0 -- 15 mm

Fähigkeit zur Erkennung von Drahtbruchdefekten (LF)

Qualitativ: Einzelne konzentrierte Drahtbruch-Qualitätsprüfung mit einer Genauigkeit von 99,99 %

Quantifizierung: Die Anzahl der gebrochenen Wurzeln an einer einzelnen Stelle erlaubt eine oder eine äquivalente Wurzel Fehlbeurteilung

Mehr als 100 Mal quantitative Prüfung mit einzelner zentralisierter Wurzelbruch ohne Fehler, die Genauigkeitsrate beträgt≥92%

Quantitative Rate der Änderung des Metallquerschnitts (LMA)

Zulässiger Fehler der Wiederholgenauigkeit der Prüfempfindlichkeit: ±0,055 %

Zulässiger Fehler der Anzeige der Prüfgenauigkeit: ± 0,2 %

Positions-(L)-Erkennungsfähigkeit: Fehler der Längenprozentanzeige: ±0,2 %

Stromversorgung: Computer-Batteriestrom 5V

Sensorgewicht: gängige Spezifikation< 10kg

Umgebungstemperatur: -10℃~40℃ Atmosphärendruck: 86~106Kpa relative Luftfeuchtigkeit:≤85%

Ⅳ. Systemkonfiguration und Modell

1. Aufzugsdrahtseildurchmesser ist 8-16mm

2. Das Gesamtmodell des Drahtseil-Computer-Fehlerdetektors ist E15/E20
