ICP-H7001 Einzelkanalscanning ICP-Spektrometer Vertikalplasmabeobachtungssystem Automatisches Abstimmen ICP-OES-Spektroskopieanalysator

ICP-H7001 Einkanal-Scanning-ICP-Spektrometer Vertikales Plasma-Beobachtungssystem Automatische Abstimmung ICP-OES Spektroskopie-Analysator

1. Gerätebeschreibung und Umgebungsanforderungen

1.1 Gerätebeschreibung

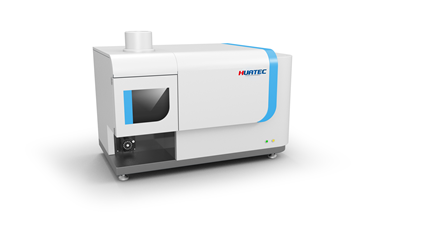

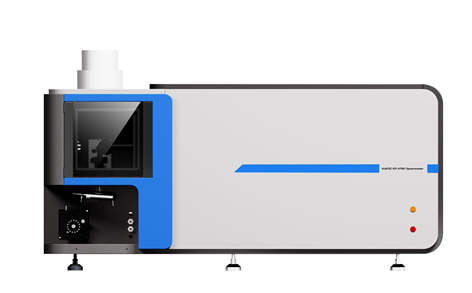

Das HUATEC ICP-H7001 ist ein Einkanal-Scanning-Induktiv gekoppeltes Plasma-Emissionsspektrometer mit einem hochempfindlichen Photomultiplier-Röhre als Detektor. Es testet mehrere Elemente und kann bis zu 70 Elementarten messen. Es verfügt über einen Festkörper-Hochfrequenz-RF-Generator, automatische Abstimmung und Software mit chinesischen und englischen Bedienoberflächen; Konfigurieren Sie ein spezielles zirkulierendes Kühlwassersystem, einen Argon-Gasweg, ein Kühlwasserrohr und ein hochempfindliches Probeneinleitungssystem (importierter hocheffizienter Zerstäuber mit einer Doppelrohr-Zerstäuberkammer).

1.2 Umgebungsanforderungen

1.2.1. Installieren Sie das Gerät nicht direkt am Fenster oder an der Tür, um Konvektion, Staub, korrosive Gase und Vibrationen zu vermeiden.

1.2.2. Bitte halten Sie Abstand von starken elektromagnetischen Störungen.

1.2.3. Umgebungstemperatur: 20-25 °C.1.2.4. Arbeitsfeuchtigkeit: ≤ 70%.1.2.5. Das Gerät sollte auf einer stabilen Werkbank ohne Vibrationen aufgestellt werden, und über dem Gerät sollte ein Abluftsystem vorhanden sein. In der Nähe des Geräts sollten keine starken Lichter oder starken elektromagnetischen Störungen vorhanden sein, und in der Umgebung sollten keine starken korrosiven Gase vorhanden sein.

2. Haupttechnische Parameter

System

Desktop, Plasma-Vertikalbeobachtungssystem

3.2 Zerstäuber: Hochpräziser und effizienter konzentrischer Zerstäuber 2 ml/min

3.3 Zerstäuberkammer: Eine erweiterte Doppelrohr-Zerstäuberkammer mit patentierter Technologie

3.4 Gesamt-Argonverbrauch: weniger als 14 L/min

3.5 Schlauchpumpe ist ein Fünfkanal-15-Rollen-Vollautomatikdesign, und die Schlauchpumpengeschwindigkeit ist stufenlos einstellbar.

3.6 Das geteilte Einleitungssystem reduziert den Einfluss hoher Temperaturen auf die Zerstäubung im rechteckigen Rohr und kann auch den Fortschritt der Probe direkt beobachten, was die Echtzeit-Beseitigung von abnormalen Situationen erleichtert.

Wenn das Gerät bei erschöpfter Gasquelle stoppt, verursacht dies nicht nur erhebliche Schäden an der Stromversorgung, sondern führt auch zum Durchbrennen des Torch-Rohrs. Die Stabilität der Gasquelle wird durch Echtzeitüberwachung des Spannungsrückkopplungswerts am Einlassende des Geräts bestimmt. Sobald der Wert sinkt, wird die Stromversorgung sofort abgeschaltet, und das verbleibende Gas im Gerät kann die Kühlung fortsetzen.

3.8 Flammen-Videoüberwachung: Das Gerät ist mit einem hochempfindlichen Flammen-Sensorsystem und einer visuellen Videoüberwachungskamera ausgestattet, die den Flammenstatus der Brennkammer in Echtzeit beobachten und die Hochfrequenz-Stromversorgung automatisch abschalten kann, wenn der Motor ausgeschaltet wird, um wichtige Komponenten des Geräts zu schützen.

4. RF-Generator und Plasma

4.1 Typ: Festkörper-Hochfrequenz-RF-Generator, schnelle Wasserkühlung (patentierte Technologie), automatische Abstimmung.

4.2 Frequenz: 27,12 MHz.

4.3 Leistung: 500 W - 1600 W, stufenlos einstellbar, mit einer Einstellgenauigkeit von 1 W, Leistungsstabilität: <0,1%.

4.4 Die Zündung des Plasmas erfolgt vollautomatisch, und alle Betriebsparameter wie die Trägergasflussrate müssen mit Ausnahme der Hauptstromversorgung des ICP-OES nicht manuell eingestellt werden.

4.5 Netzteilmerkmale: Ausgestattet mit Rückleistungsschutz für das RF-Netzteil (patentierte Technologie)4.6 Werkzeugwechsel: Schneller Wechsel des Einleitungssystems unter Verwendung einer patentierten rechteckigen Rohrwerkzeugaufnahme und einer rechteckigen Rohr-Installationsplattform.

5. Optisches System

5.1 Optische Stabilität: Auf derselben Plattform wie das Einleitungssystem konzipiert, verfügt das gesamte optische System über seismische Maßnahmen, und allgemeine Bodenvibrationen beeinträchtigen seine analytische Leistung nicht.

5.2 Systemtyp: Chenitina-Typ (C-T-Typ) mit einer Brennweite von 1000 mm.

5.3 Das optische System muss bei konstanter Temperatur gehalten werden, mit einer Temperaturstabilität von ± 0,1 °C.

Die minimale Schrittweite des Schrittmotors beträgt 0,0004 nm.

6. Steuerungssoftware:

6.1 Die Software ist einfach zu bedienen und intuitiv, mit qualitativen, semi-quantitativen und quantitativen Analysefunktionen sowie Instrumentendiagnose-Optimierungsfunktionen. Die Software ist in chinesischer und englischer Version erhältlich und kann je nach Bedarf umgeschaltet werden. Das Berichtsformat ist PDF, Excel, elektronische Datei oder direkter Druck und kann eine englische Vorlage sein. Die Steuerungssoftware kann unter der englischen Version von Windows ausgeführt werden.

6.2 Durch die Optimierung von Softwarealgorithmen können Echtzeit-Matrixabzugsverfahren erzielt werden, die ein Echtzeit-Zoomen von zweidimensionalen Koordinaten für Spektren mit Interferenzen ermöglichen, was die Spektralverarbeitung erleichtert. Die Ein-Klick-Automatische Berechnung von Ergebnissen eliminiert den Aufwand für die sekundäre Datenverarbeitung für Kunden.

6.3 Die Softwarekonfigurations-Audit-Tracking-Funktion kann auf Multi-User- und Multi-Permission-Einstellungen gesetzt werden. Benutzer können sie nach Bedarf aktivieren, und gleichzeitig können die gemessenen Daten zur Sicherung auf dem Server gespeichert werden.

6.4 Eine Echtzeit-Wellenlängenkorrektur wird für jede Spektrallinienmessung automatisch durchgeführt, um eine genaue Peakposition zu gewährleisten.

Die 6.5 Software verfügt über eine Nachverfolgungsfunktion und kann die aktuellen Stichprobenergebnisberechnungen in Echtzeit während der Nachverfolgung anzeigen.

6.6 Vollautomatische Sicherheitsfunktion, Instrumentenkommunikation und -steuerung über Steuerkarten, Beobachtungsposition gesteuert und optimiert durch Software, mit der Funktion zur Steuerung der Schlauchpumpengeschwindigkeit.

6.7 Instrumentendiagnose-Software und Netzwerkkommunikation, Datenaufbereitungsfunktionen.

6.8 Die Software verfügt über eine Datenarchivverwaltungsfunktion, unterstützt Datensicherung, Wiederherstellung, Löschung und unterstützt die Ausgabe von Daten im Textformat.
