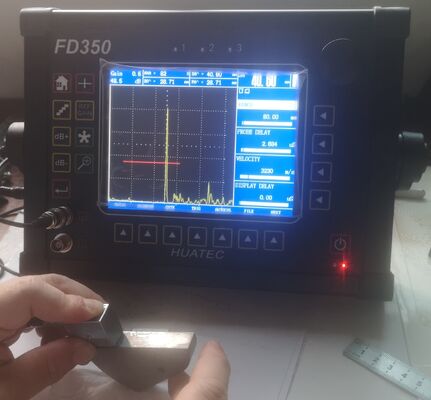

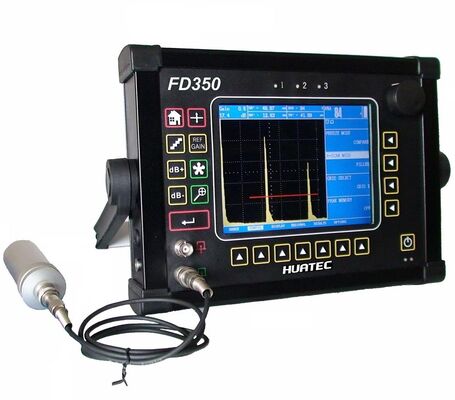

FD350 IP65 Ultraschallfehler- und Dickenmessgerät 640×480 Farb-TFT-LCD-Hochempfindlichkeits-Überschuss-Industriefehlerdetektor
Dieses Gerät ist ein Ultraschall-Fehler- und Dickenmessgerät, das A-Scans, Betriebsparameter,und eine Vielzahl von Dicke-Messdaten in seinem Datalogger.
Produktinformationen:
·Automatisierte Kalibrierung
·Automatisierte Aufnahme von Videos des Testprozesses und des Spiels
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS,A-Scan und B-Scan
·Hochgeschwindigkeits-Aufnahme und sehr geringer Lärm
·Festmetallgehäuse (IP65)
·Hohe Kontrastansicht der Wellenform von hellen
·Leistungsstarke Computersoftware und Berichte können in Excel exportiert werden
·Kleines, leichtes Modell
Haupttechnischer Index:
|
Funktionen
|
Parameter
|
|
Häufigkeit
|
0.2 20 MHz
|
|
Erfassungsbereich
|
0 - 10000 mm
|
|
Schallgeschwindigkeit
|
100 20000 m/s
|
|
Arbeitsmethoden
|
Impulsecho, Dual und Thru-Transmission
|
|
Pulsverschiebung
|
-5 bis 3400 μs in Stahl (abhängig vom Bereich)
|
|
Nullpunkt der Sonde
|
0 100 μs
|
|
Gewinnbereinigung
|
(0-110) dB, Schritt:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, benutzerdefinierbar ((0-24), und gesperrt
|
|
Vertikaler Linearfehler
|
≤ 3%
|
|
Horizontale lineare Fehler
|
≤ 0,1%
|
|
Dynamischer Bereich
|
≥ 40 dB
|
|
Überschuss an Empfindlichkeit
|
≥ 60 dB (200 mm Tiefe, F2 flachbodenes Loch)
|
|
Kommunikation
|
Verbindung mit dem Computer über RS232 oder USB
|
|
Der durchschnittliche elektrische Schwung
|
≤ 20%
|
|
Farbige TFT-LCD
|
5.25 x 3.875 x (133 x 98 mm), 640 x 480 Pixel VGA, Farbe
|
|
Alarm für das Tor
|
Geräuschmelder für Wellen-Eingangsgate/Wellenverlustgate, Breite, Höhe, Lage, kontinuierliche Abstimmung
|
|
Batteriebetriebszeit
|
7 Stunden
|
|
Arbeitstemperatur
|
-10°C bis 60°C
|
|
Macht
|
220VAC, 110VDC
|
|
Aussehen Größe
|
11.9W x 9.9H x 2D (302 x 251 x 51 mm)
|
|
Nettogewicht
|
5.5 lb. (2,5 kg) Li-Ionen-Batterie; 4,8 lb. (2,2 kg) ohne Batterie
|
Eigenschaften:
Dieses Gerät erweitert die Leistung und das Anwendungsspektrum, die mit einem tragbaren Gerät erfüllt werden können.& Zuverlässigkeit von dieser Reihe von Instrumenten.
The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspections. Referenzwellenformen können angezeigt und mit Live-A-Scans in verschiedenen Farben verglichen werden, um die Testergebnisse leicht zu interpretieren.
• Hoch-Auflösung (640 x 480 Pixel) Farb-LCD-Display mit Analog-Look-Echo-Dynamik
• Einfache Bedienung mit schnellen Drehknopfverstellungen
• Wiegt nur 4,8 Pfund, inklusive Batterien, sodass es überall bequem zu bedienen ist
• Zwei unabhängige Fehlergates mit Echtzeit-TTL- und Analog-Ausgängen für eine breite Palette von Anwendungen (plus ein drittes optionales Schnittstellen-Gate)
• 200 KHz bis 20 MHz mit drei auswählbaren Frequenzbereichen, um die Sonde für eine optimale Leistung zu erhalten
• Über 1K Hz PRF (Pulswiederholungsfrequenz) mit vollem Bereich in Stahl eliminiert Geisteräusche und ist somit ideal für längere Prüfungen von akustisch sauberen Materialien
• Vergleichen Sie gefrorene Referenzwellenformen mit Live-A-Scans in verschiedenen Farben, um die Testergebnisse leicht zu interpretieren
• Alphanumerischer Datalogger (einschließlich Grid-Dateiformat) für flexible, bequeme Speicherung von Datensätzen und Dickelesungen
• Mehrfachkurve DAC/TCG korrigiert Abstands-/Amplitudenvariationen durch Materialverlust und Strahlverbreitung
• Sechs Stunden mit 6,6 Ahr Li (AC-Adapter für den Benchtop-Betrieb)
• Sechs benutzerwählbare Farbbildschirme und Helligkeitsregelung für eine einfache Betrachtung unter allen Lichtverhältnissen
• Wählen Sie aus 8 A-Scan-Wellenfarben
• Vier wählbare Dämpfungseinstellungen (50, 75, 150 und 500 Ohm) für eine optimale Sondenleistung
• Trig-Funktionen zur automatischen Bestimmung von Tiefe, Oberflächenentfernung, Schallweg zu Fehlern und Prüfungsstadium mit Hilfe von Scherwellen-Sonden (Winkelstrahl)
• HF-Rektifizierung für Phasenumkehrungen und Dünnmessverfahren
• Auto CAL macht die Kalibrierung einfach und einfach
•.040 ‰ Mindestbereich (in Stahl) für dünne Messanwendungen
• dB-Schrittfunktion mit sechs Verstärkungen
• Dicke Datenlogger mit alphanumerischer Benennung von Standort-IDs, Rasterdateiformat, Notizen und Bearbeitungsmöglichkeiten
• Speichern, Vorschauen und Bearbeiten von Datensätzen mit A-Scans für schnelle Rückrufe und Instrumenteneinstellungen
• Der Sondermodus "Hinter dem Einfrieren" ermöglicht eine dynamische Zeitbasisanpassung an eingefrorene A-Scan-Displays
• Vielseitige, flexible Handtasche mit verstellbarem Halsgurt für den einfachen Transport und den Einsatz in begrenzten Bereichen
Standardlieferung:
Trägliche Ultraschallfehlerdetektor-Hauptgerät
Bedienungsanleitung
Straight-Beam-Sonde
Winkelstrahlsonde ((60 Grad)
Sondenkabel
PC-Software-CD
Serielle PC-Kabel
Wechselstromadapter/Ladegerät
Gepäckstücke
Zusätzliches Zubehör:
Geradeige Sonde (5MHZ-ф20)
Strahlensonde (2.5MHZ-ф20)
Strahlensonde (2.25MHZ-ф20)
Geradeige Sonde (1MHZ-ф20)
Winkelsonde (4MHZ-45°, 8*9mm)
Winkelsonde (4MHZ-60°, 8*9mm)
Winkelsonde (4MHZ-70°, 8*9mm)
Winkelsonde (4MHZ-80°, 8*9mm)
Winkelsonde (2MHZ-45°, 8*9mm)
Winkelsonde (2MHZ-60°, 8*9mm)
Winkelsonde (2MHZ-70°, 8*9mm)
Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:
Sonde T/R (5MHz-ф20mm, Schwerpunkt 15mm)
Sonde T/R (2.5MHz-ф20mm, Schwerpunkt 15mm)
Verbindungskabel zur Sonde (BNC-BNC)
Anschlusskabel zur Sonde (BNC-Lemo 00)
Verbindungskabel zur Sonde (Lemo 01-BNC)
Anschlusskabel zur Sonde (Lemo 01-Lemo 00)
Lithium-Ionen-Batterien
Stromanschluss (4A/9V)
Stromkabel
Lederkoffer
Prüfblock V1
Prüfblock V2
Prüfblöcke DAC, ASME usw.
