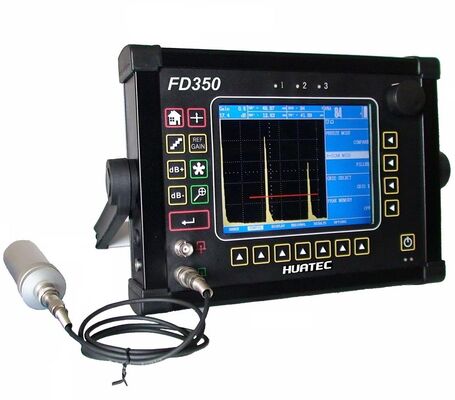

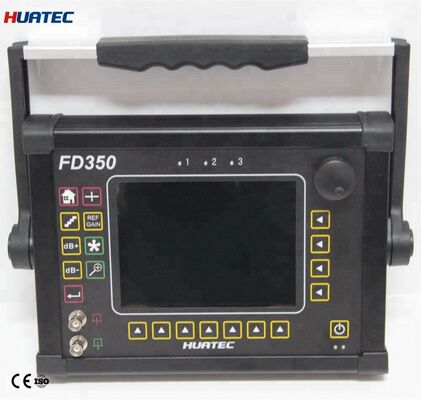

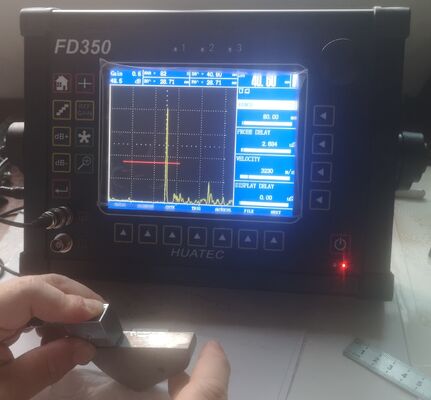

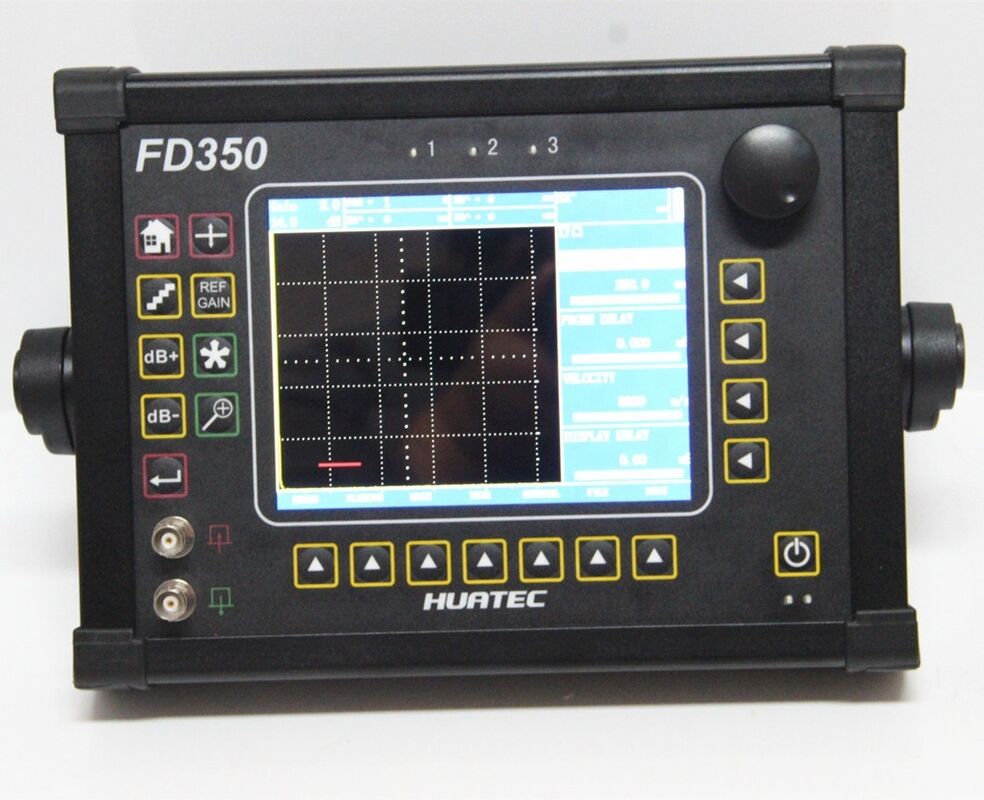

FD350 Digitale Ultraschallfehlerdetektor mit automatisierter Kalibrierung
Produktinformationen:
·Automatisierte Kalibrierung
·Automatisierte Aufnahme von Videos des Testprozesses und des Spiels
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS,A-Scan und B-Scan
·Hochgeschwindigkeits-Aufnahme und sehr geringer Lärm
·Festmetallgehäuse (IP65)
·Hohe Kontrastansicht der Wellenform von hellen
·Leistungsstarke Computersoftware und Berichte können in Excel exportiert werden
·Kleines, leichtes Modell
Haupttechnischer Index:
|
Funktionen
|
Parameter
|
|
Häufigkeit
|
0.2 20 MHz
|
|
Erfassungsbereich
|
0 - 10000 mm
|
|
Schallgeschwindigkeit
|
100 20000 m/s
|
|
Arbeitsmethoden
|
Impulsecho, Dual und Thru-Transmission
|
|
Pulsverschiebung
|
-5 bis 3400 μs in Stahl (abhängig vom Bereich)
|
|
Nullpunkt der Sonde
|
0 100 μs
|
|
Gewinnbereinigung
|
(0-110) dB, Schritt:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, benutzerdefinierbar ((0-24), und gesperrt
|
|
Vertikaler Linearfehler
|
≤ 3%
|
|
Horizontale lineare Fehler
|
≤ 0,1%
|
|
Dynamischer Bereich
|
≥ 40 dB
|
|
Überschuss an Empfindlichkeit
|
≥ 60 dB(200 mmTiefe, F2 flachbodenes Loch)
|
|
Kommunikation
|
Verbindung mit dem Computer über RS232 oder USB
|
|
Der durchschnittliche elektrische Schwung
|
≤ 20%
|
|
Farbige TFT-LCD
|
5.25x 3.875 ′′ (133 x 98 mm), 640 x 480 Pixel VGA,farbig
|
|
Alarm für das Tor
|
Geräuschmelder für Wellen-Eingangsgate/Wellenverlustgate, Breite, Höhe, Lage, kontinuierliche Abstimmung
|
|
Batteriebetriebszeit
|
7 Stunden
|
|
Arbeitstemperatur
|
- 10°C- Ich weiß.60°C
|
|
Macht
|
220VAC, 110VDC
|
|
Aussehen Größe
|
11.9W x 9,9 H x 2 D (302 x 251 x 51 mm)
|
|
Nettogewicht
|
50, 5 Pfund. (2,5 kg) Li-Ionen-Batterie; 4,8 lb. (2,2 kg) ohne Batterie
|
Standardlieferung:
Trägliche Ultraschallfehlerdetektor-Hauptgerät
Bedienungsanleitung
Straight-Beam-Sonde
Winkelstrahlsonde ((60 Grad)
Sondenkabel
PC-Software-CD
Serielle PC-Kabel
Wechselstromadapter/Ladegerät
Gepäckstücke
Zusätzliches Zubehör:
Geradeige Sonde (5MHZ-ф20)
Strahlensonde (2.5MHZ-ф20)
Strahlensonde (2.25MHZ-ф20)
Geradeige Sonde (1MHZ-ф20)
Winkelsonde (4MHZ-45°, 8*9mm)
Winkelsonde (4MHZ-60°, 8*9mm)
Winkelsonde (4MHZ-70°, 8*9mm)
Winkelsonde (4MHZ-80°, 8*9mm)
Winkelsonde (2MHZ-45°, 8*9mm)
Winkelsonde (2MHZ-60°, 8*9mm)
Winkelsonde (2MHZ-70°, 8*9mm)
Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:
Sonde T/R (5MHz-ф20mm, Schwerpunkt 15mm)
Sonde T/R (2.5MHz-ф20mm, Schwerpunkt 15mm)
Verbindungskabel zur Sonde (BNC-BNC)
Anschlusskabel zur Sonde (BNC-Lemo 00)
Verbindungskabel zur Sonde (Lemo 01-BNC)
Anschlusskabel zur Sonde (Lemo 01-Lemo 00)
Lithium-Ionen-Batterien
Stromanschluss (4A/9V)
Stromkabel
Lederkoffer
Prüfblock V1
Prüfblock V2
Prüfblöcke DAC, ASME usw.
