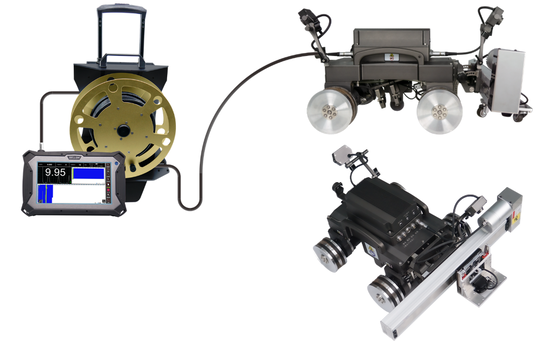

TG-M90 Magnetischer Raupen-C-Scan-Korrosionsdickenmessung mit Fernsteuerungssystem und ohne benötigtes Haftmittel

TG-M90 Magnetischer Raupen-C-Scan-Korrosionsdickenmessung mit Fernsteuerungssystem und ohne benötigtes Haftmittel
TG-M90 Magnetischer Raupen-C-Scan-Korrosionsdickenmessung mit Fernsteuerungssystem und ohne benötigtes Haftmittel

Großes Bild :  TG-M90 Magnetischer Raupen-C-Scan-Korrosionsdickenmessung mit Fernsteuerungssystem und ohne benötigtes Haftmittel

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO,CE
Modellnummer: TG-M90
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: im Karton der hohen Qualität
Lieferzeit: 15 ~ 25 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5 Stück pro Monat
Kontakt

TG-M90 Magnetischer Raupen-C-Scan-Korrosionsdickenmessung mit Fernsteuerungssystem und ohne benötigtes Haftmittel

Beschreibung
Prüfermaße: L220×B145×H60mm Abmessungen des Raupenkörpers: L350×B330×H230mm
Körpergewicht des Raupenfahrzeugs: 17 kg Steuerkabelabstand: 30m (kann angepasst werden≤50m)
Minimaler Krümmungsradius: R: ≥0,75m (keine Resthöhe) Längsgeschwindigkeit: 5~200 mm/s

TG-M90 Magnetische Crawler C-Scan Korrosionsdicke Messung
Dieses fortschrittliche Korrosionsdickemesssystem schließt die Notwendigkeit von Gerüsten, Oberflächenpolieren von Korrosionsschutzschichten und Kupplungen aus.Es ermöglicht eine schnelle ferngesteuerte Erkennung von Wanddickenkorrosion in großer Höhe durch innovative elektromagnetische Ultraschalltechnologie.
Systemkonfiguration
Artikel Name Einheit Anzahl Anmerkung
1 Host (PC und Software) Satz 1 10.6 Zoll Bildschirm
2 M90D Magnetic Crawler (Video- und Dicke-Messmodul enthalten) Satz 1
3 Steuerung Stück 1
4 C-Scan-Rahmen/querschnittlicher Gitterarm Stück 1
5 Fehlerkennzeichnungsmechanismus Stück 1 Zusätzlich
6 Kabel-Einheit (Stromversorgung, Kabelwickler, Steuerkabel) Satz 1 30 m, kundenspezifisch angepasst ≤50 m
7 Sicherheitsseilfallverhütung Zähler 30 Kann angepasst werden ≤50m
8 Andere Zubehörteile (magnetische Demontageplatten usw.) Satz 1
Wesentliche Merkmale
Keine Gerüstung erforderlich • Keine Oberflächenpolierung erforderlich • Keine Kupplung erforderlich • Fernsteuerung der Korrosionserkennung in großer Höhe
  • Rare-Earth-Festmagneträder sorgen auch bei Stromausfällen für Sicherheit
  • Mehrstufige Bedienung auf ferromagnetischen Oberflächen (horizontal, vertikal, umgekehrt)
  • Elektromagnetische Ultraschalldickenmesssonden zur schnellen Korrosionsprüfung
  • Umfassendes Scannen von Korrosionsverdachtsflächen mit quantitativer Analyse
  • Standard-A-, B- und C-Scan-Displays für eine klare Dickenvisualisierung
  • Integrierte Videokamera zur Überwachung der Oberflächeninspektionen in Echtzeit
  • Fernbedienung mit vordefinierten Scanning-Spuren für den automatischen Betrieb
Magnetische Crawler- und Host-Spezifikationen
Funktionsmerkmale
  • Integrierte Front- und Rücksicht-Doppelkameras zur Echtzeitüberwachung
  • Starke Magnetsaugung mit 16 kg vertikaler Aufladekapazität
  • Verschiedene Bewegungsstellen: vertikal, horizontal, geneigt und umgekehrt
  • Hohe Bewegungspräzision mit auf Millimeterebene programmierter Schrittdetektion
  • Kompaktes Design mit kleinem Drehradius für einfache Manövrierbarkeit
  • Bewegungsorientierte Führung mit Makro-Videoüberwachung
  • Positionsabstand (Fehler ≤ 30 mm) mit optionaler Fehlerkennzeichnung
  • Profi-Scan-Klemmmechanismus für eine stabile Fahrt- und Sondenkopplung
  • Hohe elektrische Sicherheit durch spezielle Kabel und Leckenschutz
  • Versiegelte Schutzkiste für EAMT und Schaltkreismodule
Technische Parameter
  • Host: CPU ≥ i5/4GHz Quad-Core, 10,6" HD-Display mit hoher Helligkeit
  • Steuerkabel: 30 m (bis zu 50 m anpassbar)
  • Bewegungspfade: Lineare, Zickzack- und Bogenmuster
  • Längsbewegung: Schrittgeschwindigkeit 5-200 mm/s, Barrierefreiheit ≤4 mm
  • C-Scan-Behälter: 300 mm Gesamtbewegung (anpassbar), Geschwindigkeit 0-80 mm/s
  • Oberflächenkrümmung: R ≥ 0,75 m (keine Resthöhe), R ≥ 1,5 m (mit Schweißnähte)
  • Krabblerkörper: 350×330×230 mm, Gewicht 17 kg, durchläuft Φ450 mm Löcher
  • Steuerung: 220 × 145 × 60 mm, 3,5 "Touch-Display, Gewicht 0,4 kg
  • Video: Doppel 3MP Kameras (2304×1296 Auflösung)
  • Leistung: AC100-240V, 50/60Hz, Verbrauch ≤ 200VA
  • Betriebsbedingungen: -10 °C bis +50 °C, Luftfeuchtigkeit ≤ 85%
EAMT-Durchmesseregelung
Funktionsmerkmale
  • Keine Oberflächenvorbereitung erforderlich - durchdringt bis zu 4 mm Beschichtungen
  • Nichtperpendikularität der Messung bis ± 25° bei flexibler Positionierung
  • Mehrere Anzeigeformate: digitale Werte, A-Scan, zeitbasierte und entfernungsbasierte B-Scan
  • Intelligente Algorithmen mit automatischen, einzelnen und doppelten Messmodi
  • Eingebettete Datenbank zur Geschwindigkeit von Scherwellen mit anpassbaren Werten
Technische Parameter
  • Stärkemessung: Genauigkeit 0,04 mm, Reichweite 2-120 mm (Stahl)
  • Arbeitsfreiheit/Aufheben: ≤4 mm
  • Nichtperpendikularität der Messung: ±25°
  • Schallgeschwindigkeitsbereich: 1000-9999 m/s, Anpassungsinkrement von 1 m/s
  • Torfunktionen: Automatisches, manuelles Einzeltor, manuelles Doppeltor
  • Elektromagnetische Ultraschallsonde: Magnetsuchung ≤15N, Φ30×44mm, Gewicht ≤80g
  • Betriebstemperatur: -10°C bis +50°C
Messanalysesoftware
  • Gleichzeitige Anzeige der Ergebnisse der Dicke, A, B und C-Scans
  • Direkte Erstellung von Prüfprotokollen mit Dicke-Wertlisten für die Analyse
  • Kompatibel mit Betriebssystemen unter Windows 7-11 (32/64 Bit)
Standardverpackungsinhalt
  • Testhost (PC und Software) - 1 Satz
  • M90D-Magnet-Crawler mit Video- und Dickenmodulen - 1 Satz
  • Steuerung - 1 Stück
  • C-Scan-Rahmen/querschnittlicher Gitterarm - 1 Stück
  • Fehlermarkierungsmechanismus - 1 Stück (optional)
  • Kabel-Einheit mit Stromversorgungs- und Steuerkabel - 1 Satz
  • Standardprüfblock (Kohlenstoffstahl Φ20 × 10 mm) - 1 Stück
  • Andere Zubehörteile (magnetische Demontageplatten usw.) - 1 Satz
  • Sicherheitsseilfallverhütung - 1 Stück
  • Bedienungsanleitung - 1 Buch
  • Fabrikprüfbericht - 1 Exemplar
  • Anti-Vibrations-Transport-Box - 1 Stück
Anwendungsszenarien
TG-M90 Magnetic Crawler in industrial corrosion inspection application
