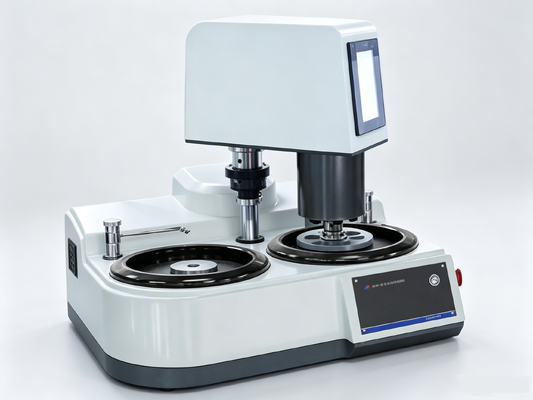

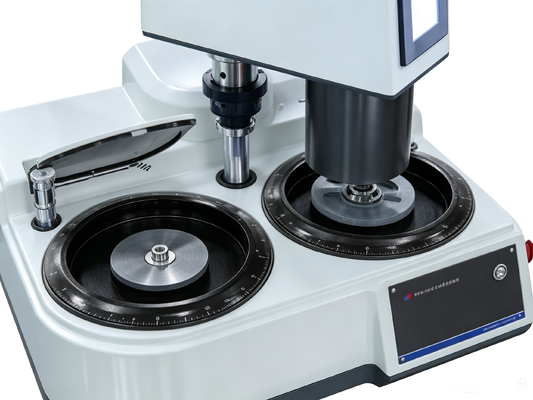

HPA-2000S (Mehrpunktdruck und Mitteldruck) Vollautomatische metallografische Schleif- und Poliermaschine
Produkteinführung
HPA-2000SDie vollautomatische metallografische Schleif- und Poliermaschine unterstützt gleichzeitig:
- Mehrere Proben werden unabhängig voneinander geladen
- Mittenbeladung des Probentellers
Fasst jeweils sechs Proben und kann mit einem automatischen Vierkanal-Dosiergerät (optional) ausgestattet werden, um den Schleif- und Polierprozess vollautomatisch abzuschließen.
Merkmale
- HPA-2000S vollautomatische metallografische Ein- und Doppelscheiben-Schleif- und Poliermaschinen, unterstützt das gleichzeitige Laden mehrerer Proben unabhängig voneinander und das zentrale Laden des Probentabletts und ermöglicht die gleichzeitige Fixierung von sechs Proben (bis zu acht können individuell angepasst werden), um den gesamten Schleif- und Polierprozess abzuschließen
- Schleif- und Polierscheiben und Probenscheiben: Stellen Sie alle Schleif- und Polierparameter wie Drehzahl, Schleif- und Polierzeit, Drehrichtung und Wasserventilschließung ein und führen Sie sie aus, mit automatischer Speicherung zum einfachen Abrufen
- SPS + 1 kW Hochleistungsmotorsystem
- Verwendet zwei unabhängige 1-kW-Hochleistungsmotoren mit hohem Drehmoment, das unabhängig von der Geschwindigkeit konstant bleibt
- Großer Drehzahlbereich von 5 U/min bis 1000 U/min (maximal 1500 U/min)
- Der Plattenspieler kann schnell starten und stoppen; stoppt die Drehung in nur 2 Sekunden
- Alle Schleif- und Polierparameter werden automatisch gespeichert und sind leicht abrufbar
- Importierte PLC-Marke für zuverlässige Qualität
- Touchscreen-Schnittstelle zur bequemen Parametereinstellung
- 3 Arbeitsmodi:
- Vollautomatischer Modus:Es können 99 Prozesssätze (Abläufe) eingestellt und abgerufen werden, von denen jeder 10 Schritte von Prozessparametern enthält
- Multiprozessmodus:Für jeden Schleif- und Polierschritt können 30 Prozessparameter eingestellt und abgerufen werden
- Manueller Modus:Bedienen Sie bestimmte Funktionen des Geräts individuell
- Speichert 100 Prozesse mit Import-/Exportfunktion
- Kontrolle der Probenschleifschichtdicke: Präzise Kontrolle der während des Schleifens entfernten Probenmenge (optional)
- Beinhaltet einen automatischen 1-, 4- oder 6-Kanal-Tropfer (optional) mit drei Betriebsmodi: manuell, online und vollautomatisch
- Der Schleifkopf verfügt über eine elektromagnetische automatische Verriegelung für mehr Komfort
- Einfaches Ersetzen der magnetischen Antihaftscheibe; Eine Disc entspricht N Discs
- Wechseln Sie zwischen chinesischen und englischen Schnittstellen
- Mobile Fernbedienungsbedienung (optional)
Technische Parameter
| Parameter |
Spezifikation |
| Modell |
HPA-2000S |
| Schleif- und Polierscheibe |
2 |
| Hauptmotor der Schleif- und Polierscheibe |
1 kW × 2 |
| Kontrollmethode |
Touchscreen + SPS |
| Druckmethode |
Pneumatische Mehrpunkt-Druckbeaufschlagung (individuelle Druckbeaufschlagung für jede Probe) + Elektrische zentrale Druckbeaufschlagung |
| Schleifscheibendurchmesser (mm) |
φ254 (optional φ200, φ230, φ300) |
| Geschwindigkeit der Schleif- und Polierscheibe |
5-1000 (U/min) mit optionaler 1500 (U/min) |
| Drehrichtung der Polierscheibe |
Wählen Sie zwischen Gegenuhrzeigersinn oder Uhrzeigersinn, mit automatischer Umschaltung zwischen Vorwärts- und Rückwärtslauf |
| Durchmesser der Probenscheibe |
160 mm, anpassbar |
| Probenöffnung im Probenteller |
30 mm Sechs-Loch (optional: 30 mm Acht-Loch, 30 mm Sechs-Loch, 20 mm Sechs-Loch, 40 mm Sechs-Loch, 50 mm Drei-Loch oder Sonderanfertigung) |
| Zentraler Druck |
10–200 N |
| Einzelprobendruck |
(1-40N) × 6, (1-60N) × 8 (optional) |
| Rotationsgeschwindigkeit der Probenscheibe |
Die Lenkung kann bei Geschwindigkeiten von 30–200 U/min zwischen Vorwärts- und Rückwärtsfahrt umgeschaltet werden |
| Manueller Modus |
Sie können 30 Parametersätze auswählen, jeder Satz kann separat eingestellt und aufgerufen werden |
| Automatikmodus |
99 Prozesssätze (Flows), jeder Prozesssatz enthält 10 Schritte von Prozessparametern(Automatisch von Prozess 1 bis Prozess 10, jeder Schritt entspricht einem Parametersatz) |
| Benutzerprogrammierung |
Benutzer können programmieren und anrufen |
| Kontrolle der Probenschleifdicke |
Dickenkontrollgenauigkeit 0,05 mm (optional) |
| Druck der Gasquelle |
0,6 MPa |
| Schleifkopf-Verriegelungsmethode |
Elektromagnetische Automatik |
| Tropfer |
1-Kanal, 4-Kanal und 6-Kanal (optional), steuerbar über eine Poliermaschine |
| Stromversorgung |
Spannung: AC220V; Frequenz: 50 Hz; Leistung: 2KW |
| Außenmaße (mm) |
760 × 730 × 700 |
| Gewicht |
74 kg |
Hauptanhänge
| Name |
Menge (Doppelplatte) |
Name |
Menge (Doppelplatte) |
| Magnetplatte (254 mm) |
2 |
Antihaft-Tablett |
2 |
| Schleifpapier mit selbstklebender Rückseite, 254 mm (oder 250 mm), 180#, 600#, 1000# |
Jeweils 2 Stück |
Poliertuch (mit Kleber, 250 mm) Samt, Leinwand |
Jeweils 1 |
| Diamantsuspensions-Schleif- und Polierflüssigkeit 1 Mikrometer, 6 Mikrometer, 200 ml |
Jeweils 1 Flasche |
Hebelstange für die Antihaftplatte (zum Platzieren und Aufhebeln der Antihaftplatte) |
1 |
| Produktanleitung, Produktzertifikat |
2 Exemplare |
|
|
Zusätzliches Zubehör
| Produkt |
Beschreibung |
| MAGNOMET |
Antihaftschalen 5 Stück/Karton, Durchmesser: Φ250mm. Die Oberfläche ist mit einer speziellen Antihaftbeschichtung versehen, so dass Sie selbstklebendes Schleifpapier oder Poliertücher auf der Ablage befestigen können, um sie einfach und rückstandslos auszutauschen. Es ist wiederverwendbar. Diese Platte wird direkt auf den Magnetplatten von BÜHLER oder STRÜRS verwendet; Ersatz für Buehlers MagnoMet und MagnoPad |
| G SC 250A |
Metallografisches Schleifpapier 100 Blatt/Packung. Schleifmittel: Schwarzes Siliziumkarbid. Partikelgrößenbezeichnungen: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Größe: Φ250 mm wasserdicht. Mit selbstklebender Rückseite kann das Schleifpapier direkt auf der Schleifscheibe befestigt werden. |
| FT250A |
Metallografisches Poliergewebe 10 Stück/Packung. Samt (langer Flor) / Leinwand (kurzer Flor) / Wollstoff (kurzer Flor) / Seide (kein Flor) Φ250 mm. Kleberücken: Das Gewebe kann direkt auf der Schleifscheibe befestigt werden. |
| DSU |
Diamant-Suspensions-Polierschlämme 500 ml / Flasche. Diamanten werden in einer Flüssigkeit suspendiert und durch eine Sprühflasche oder eine Tropfautomatik gleichmäßig verteilt. Partikelgröße: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 Mikrometer, geeignet für verschiedene Materialien. |
