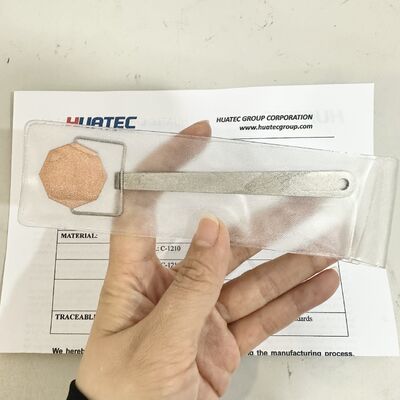

Standard-Oktogonalmuster-Pie-Gauge-Magnetfeldindikator für Schweiß MPI-Kalibrierung Magnetpartikelinspektionszubehör

Zusammenfassung:

Der Magnetfeldindikator basiert auf der chinesischen Norm "Magnetpartikelinspektion von Stahldruckbehältern" und "Magnetpartikelinspektion von Druckbehälterschmieden".Die Prüfmethode ASTME709 der amerikanischen Materialprüfgesellschaft und die Prüfmethode ASTMA275 für Stahlschmiede und die Prüfmethode JB3965-85 für Magnetpulver, der JB4730-94, die in Abbildung 11-9 dargestellt ist, ist daher nicht nur für Druckbehälter, sondern auch für allgemeine mechanische Produkte geeignet.Es ist ein gutes Werkzeug für die magnetische PartikelinspektionEs kann die umfassende Leistung der Fehlererkennungsausrüstung, der Magnetpulversuspension und die geeignete Betriebsmethode überprüfen.Wir können es leicht verwenden, um die Intensität und Richtung des Magnetfeldes in der magnetisierten Region zu reflektieren.

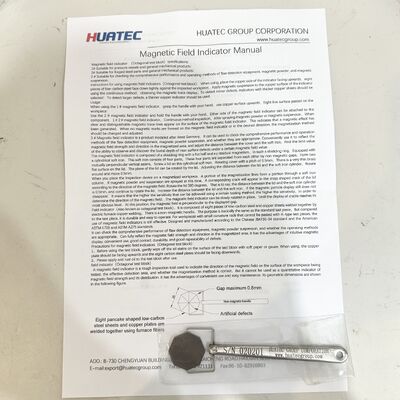

Gebrauch

1Bei der Verwendung des Magnetfeldindikators Typ 1 wird der Griff mit der Hand ergriffen, die Kupferfläche nach oben gedreht und die Achtlinienfläche an das Werkstück befestigt.Der Griff wird mit der Hand mit dem Typ-2-Magnetfeldindikator gehalten, so daß jede Seite des Magnetfeldindikators am Werkstück befestigt werden kann.

2. 1 und 2 - bei Magnetpulver oder Magnetsuspension, wenn auf der Magnetindikatoroberfläche klare magnetische Markierungslinien erscheinen,Es zeigt, dass der magnetische Effekt entstanden ist.Wenn der Magnetindikator keine Magnetzeichen bildet oder keine Magnetzeichen in der erforderlichen Richtung bildet, sollte die Einstellung der Magnetisierungsmethode geändert werden.

3Der 3 Typ Magnetfeldindikator ist die Nachahmung von Westdeutschland.aber auch die umfassende Leistung und die ordnungsgemäße Betriebsweise der Magnetpartikelsuspension überprüfenEs kann bequem verwendet werden, um die Intensität und Richtung des Magnetfeldes in der magnetisierten Region zu reflektieren.und der Grenzwert der Tiefe der Vertiefungstiefe des oberflächennahen Defekts kann bei einem bestimmten Magnetfeldwert beobachtet und beobachtet werden.

4Der Magnetfeldindikator besteht aus einem flachen, nicht verbleibenden magnetischen Abschirmring in einem solchen Schirmring.Diese 4 Teile sind durch nicht magnetisierte Lücken voneinander getrennt.Die Schrägfläche der drehenden Abdeckung beträgt 0,5 mm, wobei 1, 2, 3, 4 Buchstaben pro 90-Grad-Rotation verwendet werden.Eine dünne Messing-Fläche ist auf dem Cover bedecktDie Abdeckungsebene kann so eingestellt werden, daß der Abstand zwischen Deckel und dem weichen Eisenzylinder eingestellt wird.

5Wenn man das Gerät auf einem magnetisierten Werkstück überprüft, geht ein Teil der magnetischen Kraftlinie durch die Säule des weichen Eisenes.Wenn das Magnetpulver und die Magnetsuspension zerstreut sind, erscheint eine entsprechende Lücke in der Riss in der Abdeckung entsprechend der Richtung des Magnetfeldes. Drehen Sie den Deckel 360 Grad, das heißt, der Deckel ist 0,5 mm vom weichen Eisenzylinder entfernt,Wenn die Magnetpartikelanzeige nicht verschwindet, müssen Sie den Deckel weiter drehen und den Abstand zwischen dem Deckel und dem weichen Eisen erhöhen.Um die Richtung des Magnetfeldes zu bestimmen, kann der Magnetfeldanzeiger langsam gedreht werden, bis die Anzeige des Risses den offensichtlichsten Grad erreicht und das Magnetfeld in dieser Position in vertikaler Richtung ist.
