HUATEC Röntgen-Pipeline-Crawler, einfach zu bedienen, erkennt die Schweißlinie einer langen Pipeline

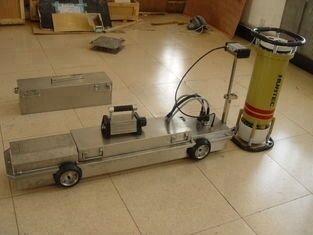

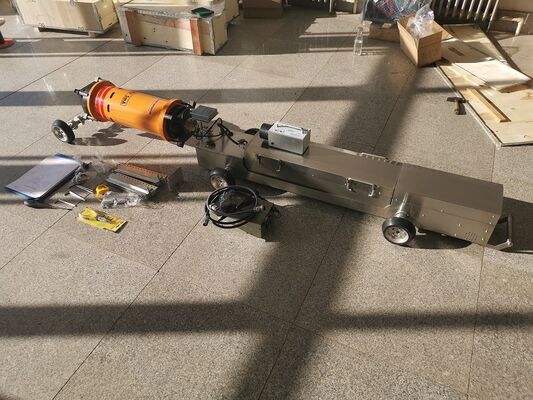

Die Röntgen-Pipeline-Crawler verfügen über einen speziellen Teil, der die Schweißlinie langer Pipelines erkennen kann. Die Vorteile der Röntgenpipeline-Crawler sind eine hohe Röntgenqualität, eine hohe Bildempfindlichkeit, eine niedrige Ausfallrate und eine hohe Arbeitseffizienz. Die Röntgenpipeline-Raupen verfügen über Differentialantrieb und Vibrationsdämpfer. Das Fahrwerk der Röntgen-Pipeline-Raupen kann gleichmäßig in der Pipeline bewegt werden, ohne dass es außermittig läuft und umkippt. Die Röntgen-Pipeline-Crawler können mit großer Effizienz in der Pipeline bewegt werden, da sie von einer SPS gesteuert werden und sie vor Blockierung und Unterspannung schützen. Der Röntgenpipeline-Raupenwagen lässt sich leicht in mehrere Teile zerlegen und dann zusammenbauen, sodass er leicht zu transportieren ist. Sie können den Belichtungsparameter ändern und die Raupe der Röntgenpipeline bewegen, anhalten und eine Belichtung mit der externen Steuerquelle durchführen. Die Röntgen-Pipeline-Crawler sind einfach zu bedienen.
Hauptaufführungen
Der Crawler kann beim Vorwärtsfahren eine Belichtung ausführen, beim Rückwärtsfahren jedoch keine Belichtung
Während des Einfahrens der Rohrleitung kann die Geschwindigkeit automatisch entsprechend der Rohrneigung (aufsteigend oder absteigend) reguliert werden.
Während des Lauf- und Belichtungsprozesses stehen Fehlererkennungsfunktionen zur Verfügung (für Wasser, Verstopfung, Fehler in der Stromversorgung, Überstrom, Überspannung, Überhitzung von Komponenten, Unterstrom usw.). Wenn ein Fehler erkannt wird, kehrt der Crawler sofort um, um einen Vollzeitschutz zu gewährleisten. Und es kann im Fehlerzustand beim Rückwärtsfahren gesteuert werden
Fernzeiteinstellung: zum Anpassen der Belichtungszeit außerhalb der Rohrleitung (Bedienungsanleitung im Gerätemenü angegeben)
Im Inneren des Crawlers sind eine SPS und ein Touchscreen installiert, um den Betriebszustand in Echtzeit anzuzeigen. Außerdem verfügt er über eine Selbsttestfunktion, um den Bediener über Fehler und Lösungen zu informieren, die einen reibungslosen Erkennungsfortschritt gewährleisten können
Eine konstante Leistungsabgabe sorgt für eine gleichmäßige Filmqualität
Sensoren sind fest angebracht, um Wasser, Verstopfungen, Stromversorgungsfehler (Überstrom, Überspannung), Unterstrom, Unterspannung und Übertemperatur zu erkennen. Sobald einer der oben genannten Fehler auftritt, weist die SPS den Crawler automatisch an, zum Schutz umzukehren.
Die Belichtungsspannung ist stufenlos einstellbar
Spezifikation des X-Ray-Pipeline-Crawlers
|
Modell
Spezifikation
|
HXPC-100A1
|
HXPC-100A2
|
HXPC-100B
|
HXPC-100C
|
HXPC-100D
|
HXPC-100E
|
|
Erfassungsbereich des Rohrdurchmessers
|
Φ610—Φ1219 mm
|
Φ610mm –Φ1422mm
|
Φ410—Φ1016 mm
|
Φ273—Φ710 mm
|
Φ219—Φ510mm
|
Φ159—Φ168mm
|
|
Gesamtgewicht
|
140 kg
|
155 kg
|
125 kg
|
100 kg
|
70 kg
|
40 kg
|
|
Raupenlänge
|
2200 mm
|
2200 mm
|
2000mm
|
2000mm
|
1770 mm
|
1770 mm
|
|
Kriechgeschwindigkeit
|
16-18 M/min
|
16-18 M/min
|
16-18 M/min
|
16-18 M/min
|
16-18 M/min
|
16-18 M/min
|
|
Kriechende Distanz
|
8 km Hin- und Rückfahrt
|
8 km Hin- und Rückfahrt
|
8 km Hin- und Rückfahrt
|
8 km Hin- und Rückfahrt
|
8 km Hin- und Rückfahrt
|
8 km Hin- und Rückfahrt
|
|
Lokalisierungsfehler
|
±5mm
|
±5mm
|
±5mm
|
±5mm
|
±5mm
|
±5mm
|
|
Max. Ausgangsspannung
|
300 kV
|
350 kV
|
250 kV
|
200 kV
|
150 kV
|
120 kV
|
|
Max. Ausgangsstrom
|
3mA
|
3mA
|
3mA
|
3mA
|
3mA
|
3mA
|
|
Kletterfähigkeit
|
45°
|
45°
|
45°
|
45°
|
45°
|
27°
|
|
Fokusfleck mm
|
1,0x3,0
|
1,0x2,3
|
1,0x2,0
|
1,0x2,0
|
1,0x2,0
|
0,8x3,5
|
|
Strahlungswinkel
|
360°*35°
|
360°*35°
|
360°*30
|
360°*38
|
360°*38
|
360°*38°
|
|
Ausgangsleistung
|
1,0 kW
|
1,5 kW
|
0,75 kW
|
0,6 kW
|
0,5 kW
|
0,5 kW
|
|
Batterieenergie
|
22Ah/120V
|
22Ah/120V
|
17Ah/120V
|
12Ah/120V
|
10Ah/96V
|
7h/96V
|
|
Motorleistung
|
300W
|
300W
|
300W
|
200W
|
150W
|
100W
|
|
Expositionszeit
|
1s~1hweiterhin einstellbar
|
1s~1hweiterhin einstellbar
|
1s~1hweiterhin einstellbar
|
1s~1hweiterhin einstellbar
|
1s~1weiterhin einstellbar
|
1s~1weiterhin einstellbar
|
|
Belichtungsspannung
|
5 Auswahl
|
5 Auswahl
|
5 Auswahl
|
5 Auswahl
|
5 Auswahl
|
5 Auswahl
|
|
Betriebstemperatur
|
-40°~ 70°
|
-40°~ 70°
|
-30°~ 70°
|
-30°~ 70°
|
-30°~ 70°
|
-30°~ 70°
|
|
Max. Penetrationsdicke
|
35mm
|
42mm
|
30mm
|
24mm
|
16MM
|
12mm
|
Die Raupe umfasst die folgenden Teile als Standardzubehör:
Hauptfahrzeug
Bleisäurehaufen: 1
Röntgengerät:
Bedienungsanleitung
Kalibrierzertifikat
