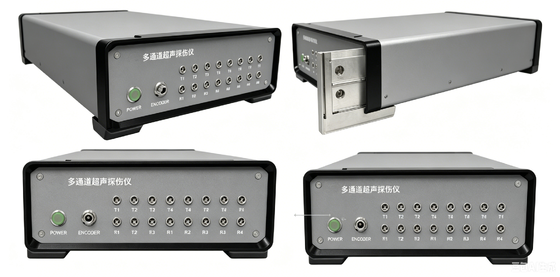

HFD-UT-Serie Hochpräzises industrielles Ultraschallmodul AD-Rohdatenausgabe Multifunktions-Ultraschallprüfung Sekundärentwicklungsausrüstung
Die HFD-UT2C/UT4C/UT8C/1616C/UT40C-Serie ist unsere neue Mehrkanal-Ultraschall-Datenerfassungs- und Sekundärentwicklungsplattform. Es integriert Ultraschall-Hochspannungsübertragung, Echosignalempfang, Verstärkung, AD-Erfassung und Verarbeitungsfunktionen. Darüber hinaus bietet es sekundäre Entwicklungen für Benutzer zur Entwicklung neuer Software. Die Verarbeitung der vom HFD-UT2C~UT40C protokollierten Daten ermöglicht es Benutzern, Funktionen und Schnittstellen anzupassen und sie dann in das System zu integrieren, um eine Vielzahl von Ultraschallanwendungssystemen zu bilden.

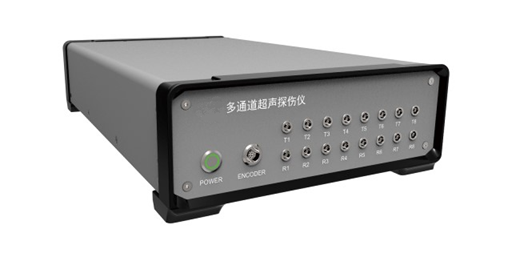

HFD-UT8C bedeutet, dass das Instrument über 8 UT-Kanäle verfügt und die Kanäle blockierbar sind.
*Hinweis: Wenn mehr Kanäle benötigt werden, ziehen Sie bitte den HFD-UT40C in Betracht, der 40 UT-Kanäle unterstützt.
Spezifikationen:
|
Emitter
|
|
PRF
|
25～10KHz
|
|
Stromspannung
|
Negative Rechteckwelle, -25～-300 V, 25 V Schritt
|
|
Pulsbreite
|
30～1000ns,5ns-Schritte
|
|
Auslösen
|
Intern/extern/Encoder
|
|
Empfänger
|
|
Horizontaler Linearitätsfehler
|
≤0,4 %
|
|
Vertikaler Linearitätsfehler
|
≤3 %
|
|
Übermäßige Empfindlichkeit
|
≥56 dB bei Verwendung einer 2,5P20-Sonde zur Erkennung von 200-mm-Blöcken mit Φ2-Loch mit flachem Boden.
|
|
Dämpfung
|
400, 80
|
|
Abtastrate
|
100M
|
|
Arbeitsfrequenz
|
0,5～15 MHz
|
|
Gewinnen
|
0,0～110,0 dB
|
|
Filter
|
Breitband und Schmalband
|
|
Berichtigung
|
Positiv, Negativ, Vollwiedergabe, RF, Spektrum
|
|
Übersprechen zwischen Kanälen
|
>60dB
|
|
Maximales Eingangssignal
|
14VPP
|
|
Abdeckung
|
0,0～10000 mm (Längswelle aus Stahl), stufenlos einstellbar, Mindestschritt 0,1 mm
|
|
Anzeigeverzögerung
|
0～999,9μs
|
|
Anzeigeverschiebung
|
-7,5～3000μs
|
|
Signalverarbeitung
|
|
Tor
|
A,B
|
|
Ausgangspunkt Tor
|
Voller Umfang
|
|
Torbreite
|
Ausgangspunkt für die volle Reichweite
|
|
Torhöhe
|
5～95 %
|
|
Testmodus
|
Grenze, Gipfel
|
|
Datenanzeige
|
Lesung im Tor: Reichweite und Schallpfad
|
|
Messauflösung
|
0,1 mm
|
|
System/Sonstiges
|
|
Stromverbrauch
|
15W,variiert je nach Konfiguration
|
|
Datenübertragung
|
1000M Ethernet
|
|
Winkel
|
L-Scan -75°～+75°, Schrittweite 0,1, 1, 10 einstellbar; S-Scan -75°～+75°, stufenweise automatische Optimierung
|
|
Größe
|
188×238×403; 100×200×300
|
|
Hafen
|
F5
|
|
Encoder-Port
|
2 Inkrementalgeber
|
|
USB-Anschluss
|
2
|
|
E/A-Port
|
Runder Typ
|
|
Netzport
|
100M/1000M Ethernet
|
|
Debug-Port
|
KOM 1
|
Aufbauprinzip:
Der HFD-UT8C ist ein unabhängiges Modul, das über das Netzwerkkabel mit dem Überwachungshost verbunden ist. Die auf dem Überwachungshost ausgeführte Software sendet Anweisungen über die Netzwerkschnittstelle an den HFD-UT8C und empfängt die vom HFD-UT8C zurückgegebenen Daten, wie in der Abbildung unten dargestellt.
Merkmale:
Sekundäre Entwicklungen
l Stellen Sie einen vollständigen Satz von Client-Beispielprogrammen als DEMO-Quellcode bereit. Der DEMO-Code verfügt bereits über grundlegende Mehrkanal-Ultraschallfunktionen. Benutzer können für die Sekundärentwicklung auf den DEMO-Code zurückgreifen oder für die Entwicklung Funktionen direkt zum DEMO-Code hinzufügen.
l Der durchdachte sekundäre Programmierzugriff ermöglicht eine intuitive und einfache Programmierung und unterstützt manuelles Debuggen. Vor der Programmierung kann der Benutzer Instrumente manuell an den HFD-UT2C~UT40C senden, um die Auswirkung der Parameteränderung zu testen
Hervorragende körperliche Eigenschaften
l Interner integrierter Ultraschall-Erregerkreis, negative Rechteckwellenform, Spannung einstellbar von - 25 V bis - 300 V, einstellbare Impulsbreite von 30 ns bis 1000 ns, maximale Anpassung an verschiedene Arten von Sendeelementen.
l Intern integriert mit den meisten Signalverarbeitungs- und Erkennungsfunktionen, die für Ultraschall-Fehlererkennungsgeräte erforderlich sind, wie z. B. A-Wellen-Komprimierung, Anschnitterkennung, Schallwegmessung usw., können Sie schnell ein Standard-Ultraschall-Fehlererkennungssystem einrichten.
l Bietet Rohdaten zur Benutzerverarbeitung durch Senden von AD-Erfassungsrohdaten an Clients
