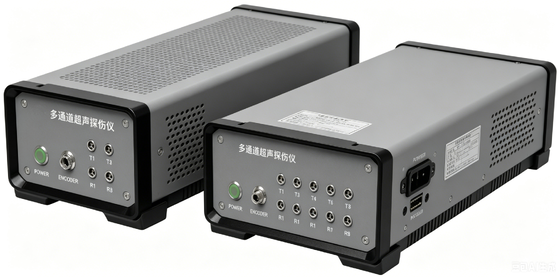

HFD-UT-Serie Mehrkanal-Ultraschallfehlerdetektor Kernmodul Netzwerkkommunikation Sekundärentwicklungsausrüstung
Die HFD-UT2C/UT4C/UT8C/1616C/UT40C-Serie ist unsere neue Mehrkanal-Ultraschall-Datenerfassung und Sekundärentwicklungsplattform.Empfang des Echosignals, Verstärkung, AD-Akquisition und Verarbeitung.- Die Verarbeitung der vom HFD-UT2C~UT40C erfassten Daten ermöglicht es den Benutzern, Funktionen und Schnittstellen anzupassen., und integrieren sie dann in das System, um eine Vielzahl von Ultraschallanwendungssystemen zu bilden.

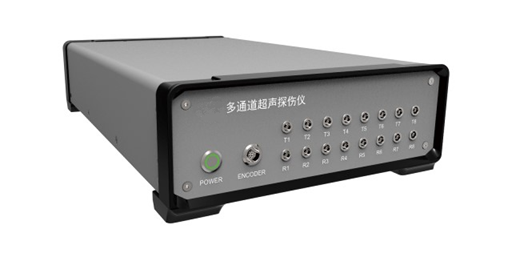

HFD-UT8C bedeutet, dass das Gerät 8 UT-Kanäle aufweist, die gesperrt werden können.
*Hinweis: Wenn mehr Kanäle benötigt werden, sollten Sie den HFD-UT40C in Betracht ziehen, der 40 UT-Kanäle unterstützt.
Spezifikationen:
|
Emittenten
|
|
PRF
|
25- Ich weiß.10 kHz
|
|
Spannung
|
Negative Quadratwelle, -25- Ich weiß.- 300 V, 25 V Schritt
|
|
Breite des Pulsens
|
30- Ich weiß.1000 ns,5ns Schritt
|
|
Auslöser
|
Innen-/ Außen-/ Encoder
|
|
Empfänger
|
|
Fehler bei der horizontalen Linearität
|
≤ 0,4%
|
|
Fehler der vertikalen Linearität
|
≤ 3%
|
|
Überempfindlichkeit
|
≥ 56 dB bei Verwendung einer 2.5P20-Sonde zur Erkennung eines 200 mm großen Blocks mit einem flachen Bodenloch von Φ2.
|
|
Dämpfung
|
400, 80
|
|
Stichprobenquote
|
100 Meter
|
|
Arbeitsfrequenz
|
0.5- Ich weiß.15 MHz
|
|
Gewinn
|
0.0- Ich weiß.110.0 dB
|
|
Filter
|
Breitband- und Schmalband
|
|
Berichtigung
|
Positiv, Negativ, Full-Play, HF, Spektrum
|
|
Übertragung zwischen Kanälen
|
> 60 dB
|
|
Maximaler Eingangssignal
|
14VPP
|
|
Abdeckung
|
0.0- Ich weiß.10000 mm (Längswelle aus Stahl), kontinuierlich einstellbar, Min-Schritt 0,1 mm
|
|
Anzeigeverzögerung
|
0- Ich weiß.9990,9 μs
|
|
Anzeigeverschiebung
|
- Sieben.5- Ich weiß.3000 μs
|
|
Signalverarbeitung
|
|
Tor
|
Eine,B
|
|
Ausgangspunkt-Tor
|
Vollständiger Geltungsbereich
|
|
Torbreite
|
Ausgangspunkt bis zur vollen Reichweite
|
|
Torhöhe
|
5- Ich weiß.95%
|
|
Testmodus
|
Grenze, Gipfel
|
|
Anzeige der Daten
|
Lesen im Tor: Reichweite und Klangweg
|
|
Messresolution
|
0.1 mm
|
|
System/anderes
|
|
Stromverbrauch
|
15 W,variiert je nach Konfiguration
|
|
Datenübermittlung
|
1000M Ethernet
|
|
Winkel
|
L-Scan -75°- Ich weiß.+75°, Schritt 0.1, 1, 10 einstellbar; S-Scan -75°- Ich weiß.+75°, automatische Schrittoptimierung
|
|
Größe
|
188 × 238 × 403; 100 × 200 × 300
|
|
Hafen
|
Q5
|
|
Encoder-Port
|
2 Inkrementeller Codierer
|
|
USB-Anschluss
|
2
|
|
I/O-Anschluss
|
Runder Typ
|
|
Nettoanschluss
|
100M/1000M Ethernet
|
|
Debug-Port
|
Die Kommission
|
Strukturprinzip:
Das HFD-UT8C ist ein unabhängiges Modul, das über das Netzwerkkabel mit dem Überwachungshost verbunden ist.Die Software, die auf dem Monitoring-Host ausgeführt wird, sendet Anweisungen an die HFD-UT8C über die Netzwerkoberfläche, und erhält die vom HFD-UT8C zurückgegebenen Daten, wie in der nachstehenden Abbildung dargestellt.
Eigenschaften:
Sekundäre Entwicklungen
Ich... Der DEMO-Code verfügt bereits über grundlegende Mehrkanal-Ultraschallfunktionen.Benutzer können sich auf den DEMO-Code für die Sekundärentwicklung beziehen oder Funktionen direkt zum DEMO-Code für die Entwicklung hinzufügen..
Ich... Ein durchdachter Zugriff auf die sekundäre Programmierung ermöglicht eine intuitive und einfache Programmierung und unterstützt manuelles Debugging.Der Benutzer kann manuell Instrumente an die HFD-UT2C~UT40C senden, um die Wirkung der Parameteränderung zu testen.
Ausgezeichnete Körperzüge
Ich... Interner integrierter Ultraschall-Erregungsschaltkreis, negative Quadratwellenform, Spannung von - 25 V bis - 300 V einstellbar, Pulsbreite von 30 ns bis 1000 ns einstellbar,maximale Übereinstimmung mit verschiedenen Arten von Sendeelementen.
Ich... Intern integriert mit den meisten Signalverarbeitungs- und Erkennungsfunktionen, die von Ultraschallfehlererkennungsgeräten erforderlich sind, wie z. B. A-Wellenkompression, Gate-Erkennung, Messung des Schallweges,usw.., können Sie schnell ein Standard Ultraschall Fehlererkennungssystem einrichten.
Ich... Bietet Rohdaten für die Benutzerverarbeitung an, indem er Rohdaten zur AD-Akquisition an Kunden sendet
