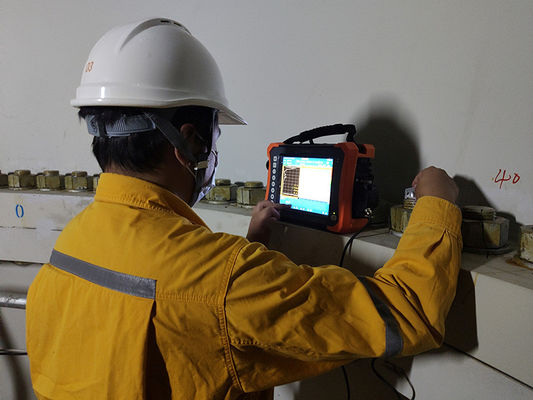

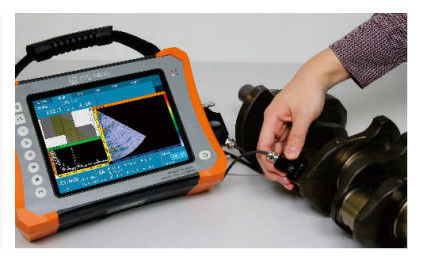

TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT

TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT
TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT

Großes Bild :  TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Modellnummer: HPA-620PRT
Zahlung und Versand AGB:
Min Bestellmenge: 1 STÜCK
Kontakt

TFM-Phase-Array Ultraschallfehlerdetektor TFM-Phase-Array Ultraschallfehlerdetektor HPA-620PRT

Beschreibung
Wechselstrom: 100 V bis 240 V 50 Hz/60 Hz Gleichstrom: 13,5 V
Akku-Typ: Lithiumbatterie Batteriekapazität: Doppelbatterie, jeweils <100 Wh
Hervorheben:

Phased Array Ultraschallfehlerdetektor

,

TFM Ultraschallprüfgerät

,

HPA-620PRT NDT Fehlerdetektor

TFM Phasen-Array Ultraschallfehlerdetektor HPA-620PRT

HUATEC HPA-620PRT ist ein neu entwickelter tragbarer 32:128PR Phased Array Fehlerdetektor.herkömmliches Phased Array-Modul und TFM-Bildmodul, unterstützt das gleichzeitige Scannen von TOFD und Phased Array sowie Dual-Array-Sonden.HUATEC HPA-620PRT ist ein fortschrittlicher intelligenter TFM Phased Array Fehlerdetektor mit C-Scan-Funktion.

Eigenschaften:
Inspektionskanäle
  • 38Modul für das Phasenarray
  • Bildgebungsmodul für das TFM
  • Gleichzeitiges Scannen von TOFD und Phased Array
  • Unterstützt Dual-Array-Sonden
  • Zwei-Kanal-TOFD; zwei-Kanal-konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620PRT bietet eine große Zufriedenheit für die verschiedenen Anforderungen der Benutzer.

Phased Array Modul
  • Längswellen-TFM-Inspektion; Querwellen-TFM-Inspektion
  • Buttweld-TFM-Inspektion; herkömmliche Buttweld-Inspektion; herkömmliche Buttweld-Inspektion (mit gleichzeitigem Scannen von TOFD und Phased Array)
  • C-Scan TFM-Inspektion und herkömmliche C-Scan-Inspektion von Kennzeichen
  • TFM-Inspektion und herkömmliche Inspektion von Schrauben
  • Korrosionskontrolle durch TFM; herkömmliche Korrosionskontrolle
  • TKY-Inspektion
TOFD-Modul
  • Einstellung der Prozedurparameter; Einstellung der Sonden- und Keilparameter

Die Benutzer können relevante Parameter anhand der Proben- und Prozedurparameter berechnen, darunter: PCS, Abdeckung des Scans, Bodenabdeckung, eingeschlossene Strahlwinkel.

Anzeige
  • Die HPA-620PRT ist mit einem 10,4 Zoll großen TFT-Bildschirm ausgestattet, der mit berührbarer Bedienung optimal unter starkem Licht und im Freien angezeigt wird.
Verfahrenentwurf
  • Das HPA-620PRT bietet Prozess-Simulationsmodelle und kann auch ein Modell erstellen, indem es Objekte/Dimensionen über CAD-Software importiert.Anpassung des speziellen Inspektionsprozesses an die Benutzer und Bereitstellung eines One-Stop-Service für die gesamte Palette von Lösungen.
Parameter
Kanäle
Modus PA/TFM-Modus UT-Modus TOFD-Modus
Zahl 32:128 2 2
Physikalische Parameter
Anzeige 100,4-Zoll-Touchscreen
Einfuhr 1 IPEX, 4 C5
I/O-Häfen 2 USB 3.0 (HOST) und 1 USB 2.0 (HOST)
DP ((DisplayPort) (kann auf HDMI übertragen werden)
WIFI
LEMO 1B-Coderanschluss
TTL-E/A-Anschluss
GPS - Ja, das ist es.
Aufbewahrung Intern: 64 GB; extern: USB-Flashdisk
Gewicht 5 kg (ohne Batterie)
Abmessungen 350 mm × 250 mm × 130 mm
(L × W × H)
Klimatisierung 100 V bis 240 V 50 Hz/60 Hz
DC 13.5V
Typ der Batterie Lithiumbatterie
Kapazität der Batterie Doppelbatterie, jeweils < 100Wh
Akkulaufzeit ≥ 4,5 Stunden
Temperatur Betriebstemperaturbereich: -10 °C bis 40 °C
Speichertemperaturbereich: -20°C bis 60°C
Eintrittsschutzbewertung IP65
UT
PRF 25 Hz bis 10 kHz
Spannung des Transmitters 75V bis 250V (50Ω Belastung)
Breite des Pulsens 30ns~1000ns, mit einem Schritt von 5ns
Dämpfung 400Ω, 80Ω
Stichprobenquote 100 MHz
Bandbreite 0.5MHz bis 20MHz (-3 dB)
Gewinn 0.0 dB ~ 110.0 dB
Überschuss an Empfindlichkeit ≥ 60 dB (engere Bandbreite), ≥ 52 dB (breite Bandbreite) (2.5P20-Wandler, 200 mmφ2Lahmlöcher)
Fehler der vertikalen Linearität ≤ 3%
Fehler bei der horizontalen Linearität ≤ 0,1%
Entschließung ≥ 26 dB (2,5P20)
Dynamischer Bereich ≥ 30 dB
Filter High-Pass, Low-Pass und Multiple Narrow Band-Pass
Berichtigung HF (TOFD-Modus), volle Welle, Halbwelle +, Halbwelle
Kanäle 2 Kanäle
Maximale Abdeckung 10000 mm (in Stahlwellen)
Tor A/B/G
Torstern Vollständige Reichweite
Torbreite Start zum vollen Bereich
Torschwelle 1 bis 99%
Alarm Schall-/Optik
Messpunkt Vorderseite/Gipfel
TCG 16
Phase-Array/TFM
Kanäle 32:128
Maximalöffnung 32 Elemente
Maximale Elemente 128 Elemente
Konzentrationsgesetz ≥ 1024
Scanwinkel -89° bis 89°
Kalibrierung Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Prüfvolumen 1000 mm
Min-Winkelzunahme 0.1° (Autoanpassung)
Stichprobenquote 100 MHz, 10 Bit
Berichtigung Volle Welle
Bildschirmhöhe für A-Scan 800% der Bildschirmhöhe (maximal)
Analoggewinn, der abgestimmt werden kann 80 dB
Maximal PRF 20 kHz
Spannung des Transmitters 20V ~ 110V ((50Ω Belastung)
Pulstyp Bipolare Quadratwelle
Breite des Pulsens 30ns~1000ns, Schritt 5ns
Bandbreite 0.5MHz ~ 20MHz ((-3dB)
Filter High-Pass, Low-Pass, mehrfache schmale Band-Pass
Auslösung Encoder, zeitbasiert
Messpunkt Vorderseite/Gipfel
Ablesung Amplitude; Strahlweite; Horizontalität; Tiefe
Auflösung der Messung 0.5 mm
Scanmodus L/S/C/D “Scan, TFM
Scanlänge ≥ 15 Meter
Scangeschwindigkeit ≥ 30 mm/s
TFM-Bildgebung Live 2D
Anzahl der Fokuspunkte in der TFM Maximal eins.000,000 Punkte
3D-Rekonstruktionsbilder - Ja, das ist es.
Anwendungsbereich:
  • Herkömmliche Schweißinspektion
  • Phasenartige C-Scan-Inspektion von Verbundwerkstoffen
  • Inspektion von Schrauben und Schraubrohren
  • Inspektion von PE-Verbindungen
  • Lösung der Prüfung von Schweißröhren mit kleinem Durchmesser

Größe und Tag:

Zerstörungsfreie Prüfmaschine,

Ausrüstung Zerstörungsfreier Prüfung,

Inspektionswerkzeuge zerstörungsfreier Prüfung
