HPA-620 Phased Array Ultraschallfehlerdetektor 32:128PR PA UT TOFD Kombinierte Prüfung NDT Ausrüstung

Großes Bild : HPA-620 Phased Array Ultraschallfehlerdetektor 32:128PR PA UT TOFD Kombinierte Prüfung NDT Ausrüstung

Produktdetails:

Herkunftsort:	China
Markenname:	HUATEC
Zertifizierung:	CE
Modellnummer:	HPA-620

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD42090/set - USD47580/set
Verpackung Informationen:	Umkartonverpacken
Lieferzeit:	20-30 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen:	T/T, Western Union, Paypal, l/c

Kontakt

HPA-620 Phased Array Ultraschallfehlerdetektor 32:128PR PA UT TOFD Kombinierte Prüfung NDT Ausrüstung

Beschreibung

10.4 Zoll Touch Screen

Lagerung:

Intern: 64 GB; extern: USB-Flashdisk

Wechselstrom:

100 V bis 240 V 50 Hz/60 Hz

Eingangsschutzbewertung:

IP65

Hervorheben:

HPA-620 Phased-Array-Ultraschallprüfgerät

32:128PR PA UT TOFD-Prüfgerät

NDT-Gerät mit kombinierter Prüfung

HPA-620 Phased-Array-Ultraschall-Fehlerprüfgerät 32:128PR PA UT TOFD Kombinierte Prüfgeräte für zerstörungsfreie Prüfungen

Der HPA-620 ist ein tragbarer 32:128PR Phased-Array-Fehlerdetektor.

Es ist mit dem konventionellen Ultraschallprüfmodul, dem TOFD-Modul und dem konventionellen Phased-Array-Modul ausgestattet, das das gleichzeitige Scannen von TOFD und Phased-Array sowie Dual-Array-Sonden unterstützt. Ausgestattet mit einem wasser- und ölbeständigen Touchscreen und Funktionen zur vollständigen Aufzeichnung von TestdatenHPA-620 ist ein fortschrittliches, intellektuelles Phased-Array-Fehlersuchgerät.

Parameter:

Kanäle
Modus	PA-Modus	UT-Modus	TOFD-Modus
Nummer	32:128	2	2
Physikalischer Parameter
Anzeige	10,4-Zoll-Touchscreen
Import	1 IPEX, 4 C5
E/A-Ports	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP (DisplayPort) (kann auf HDMI übertragen werden)
	W-LAN
	LEMO 1B Encoder-Port
	TTL-I/O-Port
GPS	Ja
Lagerung	Intern: 64 GB; Extern: USB-Flash-Disk
Gewicht	5kg (ohne Batterie)
Abmessungen	350 mm × 250 mm × 130 mm
(L×B×H)
Wechselstrom	100V~240V 50Hz/60Hz
Gleichstrom	13,5 V
Akku-Typ	Lithiumbatterie
Batteriekapazität	Doppelbatterie, jeweils <100 Wh
Akkulaufzeit	≥4,5h
Temperatur	Betriebstemperaturbereich: -10℃~40℃
	Lagertemperaturbereich: -20℃~60℃
Eindringschutzklasse	IP65
UT
PRF	25Hz~10kHz
Senderspannung	75V~250V (50ΩLast)
Impulsbreite	30 ns bis 1000 ns, mit Schritten von 5 ns
Dämpfung	400 Ω, 80 Ω
Abtastrate	100 MHz
Bandbreite	0,5 MHz ~ 20 MHz (-3 dB)
Gewinnen	0,0 dB ~ 110,0 dB
Empfindlichkeitsüberschuss	≥60 dB (schmale Bandbreite), ≥52 dB (breite Bandbreite) (2,5 P20-Wandler, 200 mm φ2 Löcher mit flachem Boden)
Vertikaler Linearitätsfehler	≤3 %
Horizontaler Linearitätsfehler	≤0,1 %
Auflösung	≥26 dB (2,5 P20)
Dynamikbereich	≥30dB
Filter	Hochpass, Tiefpass und mehrfacher Schmalbandpass
Berichtigung	RF (TOFD-Modus), Vollwelle, Halbwelle +, Halbwelle –
Kanäle	2 Kanäle
Maximale Abdeckung	10000mm (in Stahl-Längswelle)
Tor	A/B/G
Torstern	Volles Sortiment
Torbreite	Torstart bis zur vollen Reichweite
Torschwelle	1~99 %
Alarm	Ton/Optisch
Messpunkt	Vorne/Spitze
TCG	16
Phased-Array
Kanäle	32:128
Maximale Blende	32 Elemente
Max Elemente	128 Elemente
Schwerpunkt Recht	≥1024
Scanwinkel	-89°~89°
Kalibrierung	Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Testvolumen	1000mm
Min. Winkelinkrement	0,1° (automatische Anpassung)
Abtastrate	100 MHz, 10 Bit
Berichtigung	Volle Welle
A-Scan-Bildschirmhöhe	800 % der Bildschirmhöhe (Maximum)
Abstimmbare analoge Verstärkung	80 dB
Max PRF	20kHz
Senderspannung	20 V ~ 110 V (50 Ω Last)
Pulstyp	Bipolare Rechteckwelle
Impulsbreite	30 ns ~ 1000 ns, Schrittweite 5 ns
Bandbreite	0,5 MHz ~ 20 MHz (-3 dB)
Filter	Hochpass, Tiefpass, mehrfacher Schmalbandpass
Auslösen	Encoder, zeitbasiert
Messpunkt	Vorne/Spitze
Anzeige	Amplitude; Strahlengang; horizontal; Tiefe
Messauflösung	0,5 mm
Scanmodus	L/S/C/D – Scan
Scanlänge	≥15 Meter
Scangeschwindigkeit	≥30mm/s

Merkmale:

Inspektionskanäle

38:128PR Phased-Array-Modul
Gleichzeitiges Scannen von TOFD und Phased Array
Unterstützt Dual-Array-Sonden
2-Kanal-TOFD; Konventionelle 2-Kanal-Ultraschallprüfung

Die Funktionalität des HPA-620 bietet eine große Befriedigung der unterschiedlichen Anforderungen der Benutzer.

Phased-Array-Modul

Konventionelle Stumpfschweißprüfung; Konventionelle Stumpfschweißprüfung (mit gleichzeitigem Scannen von TOFD und Phased Array)
Konventionelle C-Scan-Inspektion für Platten
Konventionelle Inspektion von Schrauben
Konventionelle Korrosionsinspektion
TKY-Inspektion

TOFD-Modul

Einrichtung der Verfahrensparameter; Einrichtung der Sonden- und Keilparameter

Benutzer können relevante Parameter basierend auf den Sonden- und Verfahrensparametern berechnen, darunter: PCS, Scanabdeckung, Bodenabdeckung, eingeschlossene Strahlwinkel.

Anzeige

Der HPA-620 ist mit einem 10,4-Zoll-TFT-Bildschirm in Industriequalität mit Touch-Bedienung ausgestattet, der optimale Anzeigen bei starkem Licht und im Freien bietet.

Verfahrensdesign

Der HPA-620 bietet Prozesssimulationsmodelle und kann auch ein Modell erstellen, indem er die Abmessungen von Objekten über CAD-Software importiert. Passen Sie den speziellen Inspektionsprozess der Benutzer an und bieten Sie einen Service aus einer Hand für das gesamte Lösungsspektrum.

Umfang:

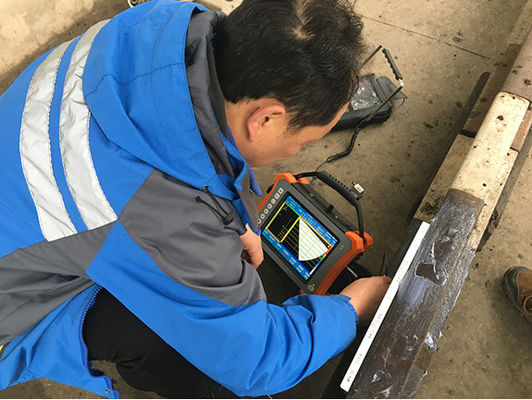

Ÿ Konventionelle Schweißnahtprüfung

Ÿ Phased-Array-C-Scan-Inspektion von Verbundwerkstoffen

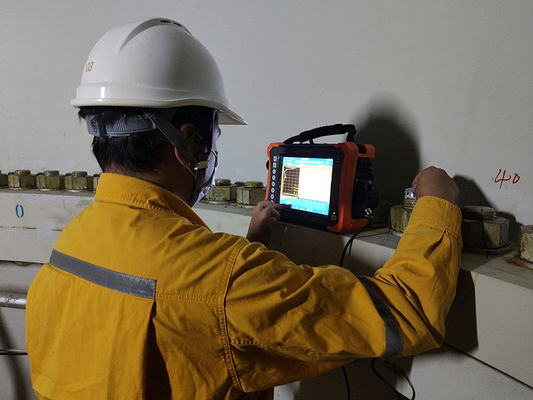

Ÿ Inspektion von Bolzen und verschraubten Rohren

Ÿ Inspektion von PE-Verbindungen

Ÿ Lösung für die Prüfung von Rohrschweißnähten mit kleinem Durchmesser

HPA-620 Phased Array Ultraschallfehlerdetektor 32:128PR PA UT TOFD Kombinierte Prüfung NDT Ausrüstung 0
