HDR-A90 Mikrofokus-Röntgengerät HD Flat Panel Detector Multifunktions-Dimension & Void Testing Ausrüstung

Röntgenquelle

Typ

Geschlossen, Mikrofokus

Maximale Röhrenspannung

90kV

Maximaler Röhrenstrom

200μA

Brennfleckgröße

5μm

Funktion

Automatisches Vorheizen

Flachdetektor

Wirkungsbereich

130 mm * 130 mm

Pixelgröße

85μm

Auflösung

1536*1536

Bildrate

20fps

Neigungswinkel

60°

Tisch

Größe

530 mm * 530 mm

Erkennbarer Bereich

500 mm * 500 mm

Maximale Belastung

10kg

Ausrüstung

Vergrößerung

Geometrie 200X

System 1500X

Inspektionsgeschwindigkeit

Max. 3,0 Sek./Punkt

Abmessungen

1360 mm (L) * 1365 mm (B) * 1730 mm (H)

Gewicht

1200 kg

Stromversorgung

AC110-220V 50/60HZ

Maximale Leistung

1500W

Industrie-PC

I5-CPU, 8 GB RAM, 500 GB SSD

Anzeiger

24-Zoll-HDMI-LCD

Sicherheit

Strahlungsleckage

Keine Leckage, internationaler Standard: ≤1μSv/h

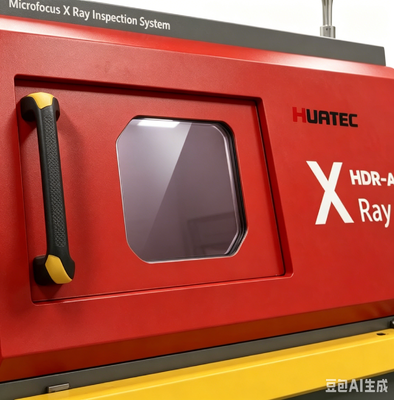

Beobachtungsfenster aus Bleiglas

Transparente Bleiglasfenster schirmen die Strahlung ab, um den inneren Zustand zu beobachten.

Sicherheitsverriegelung für Fenster und Hintertür

Sobald Benutzer das Fenster oder die Hintertür öffnen, schaltet sich die Röntgenröhre sofort aus. Wenn das Fenster oder die Hintertür geöffnet ist, können Benutzer das Röntgengerät nicht einschalten.

Elektromagnetischer Sicherheitsschalter

Sperren Sie, sobald die Röntgenaufnahme eingeschaltet ist. Benutzer können das Beobachtungsfenster nicht öffnen.

Nothalt

Drücken Sie neben der Betriebsposition auf , um das Gerät auszuschalten

Rohrschutz

Der Benutzer kann die Software nicht verlassen, wenn er die Röntgenröhre nicht schließt.

Funktionsmodul

Betrieb

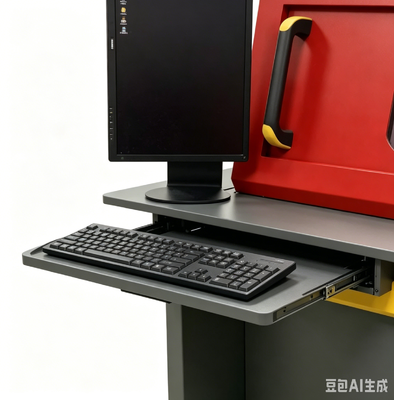

Tastatur und Maus können alle Vorgänge abschließen

Röntgenröhre

Kontrolle

Wenn Sie mit der Maus auf die X-Schaltfläche klicken, können Sie die Röntgenaufnahme ein- oder ausschalten. Der Echtzeitwert der Röhrenspannung und des Stroms wird daneben angezeigt. Benutzer können auf die Auf- und Ab-Schaltflächen klicken oder den Schieberegler ziehen oder etwas eingeben, um die Werte anzupassen.

Statusleiste

Zeigt den Verriegelungsstatus, den Vorheizstatus und den Röntgenstatus durch abwechselndes rotes und grünes Blinken an.

Anpassung des Bildeffekts

Helligkeit, Kontrast und Verstärkung des Bildes können frei eingestellt werden, um ein zufriedenstellendes Ergebnis zu erzielen.

Produktliste

Benutzer können die Inspektionsparameter wie Z-Achsen-Position, Helligkeit, Kontrast und Verstärkung speichern und die Parameter bei der Inspektion desselben Produkts direkt aufrufen, um die Inspektionseffizienz zu verbessern.

Navigation

Fenster

Nachdem die Kamera ein Foto des Tisches aufgenommen hat, klicken Sie auf eine beliebige Stelle im Foto. Der Tisch bewegt sich an die Stelle, auf die Sie geklickt haben, und wird auf dem Bildschirm angezeigt.

Status der Bewegungsachse

Echtzeitkoordinaten anzeigen.

Inspektionsergebnis

Die Messergebnisse (vom Benutzer eingestellte Hohlraumrate, Abstand, Fläche usw.) werden der Reihe nach angezeigt.

Geschwindigkeitskontrolle

Die Bewegungsgeschwindigkeit jeder Achse kann auf langsam, normal und schnell eingestellt werden.

Fehlstellenrate

Messung

Automatische Berechnung

Klicken Sie auf zwei Punkte, um ein Rechteck zu bestimmen. Die Software findet und misst automatisch den Rand der Lotkugel im Rechteck, das Pad und die inneren Hohlräume und kann die Daten der Hohlraumrate, der Fläche der Lotkugel, des Umfangs, der größten Hohlraumrate, der Länge und der Breite abrufen und zeigt NG oder OK durch Rot und Grün an.

Parameteranpassung

Benutzer können den Graustufenschwellenwert, Pixel, Kontrast, Größenfilterung und andere Parameter anpassen, um genaue Ergebnisse der automatischen Berechnung zu erhalten.

Hohlräume hinzufügen

manuell

Benutzer können ein Polygon oder eine freie Figur zeichnen und diese als Hohlraum in die Hohlraumrate einrechnen.

Speichern

Parameter

Benutzer können Parameter wie Graustufenschwelle, Pixel, Kontrast, Größenfilterung und andere Parameter speichern und die Parameter bei der Erkennung desselben Produkts direkt aufrufen, um die Erkennungseffizienz zu verbessern.

Andere Messfunktion

Distanz

Klicken Sie auf die Punkte A und B, um sie als Basislinie festzulegen, und klicken Sie dann auf den C-Punkt, um den vertikalen Abstand vom C-Punkt zur Basislinie zu messen.

Distanzrate

Es wird hauptsächlich zur Messung der Lötrate des Durchgangslochs verwendet. Legen Sie einen Punkt „D“ mehr als den Abstand fest. Teilen Sie den vertikalen Abstand vom D-Punkt zur Grundlinie durch den vertikalen Abstand des C-Punkts, um das prozentuale Verhältnis des vertikalen Abstands von D zu C zu erhalten.

Winkel

Klicken Sie auf die Punkte A und B, um sie als Basislinie festzulegen, und klicken Sie dann auf den Punkt C, um den Winkel zwischen den Strahlen BA und BC zu messen.

Radius

Es wird hauptsächlich zur Messung runder Bauteile wie Lotkugeln verwendet. Klicken Sie auf drei Punkte, um einen Kreis zu bestimmen und Umfang, Fläche und Radius zu messen.

Perimeter

Es wird hauptsächlich zum Messen quadratischer Komponenten verwendet. Klicken Sie auf zwei Punkte, um ein Quadrat zu bestimmen, und messen Sie Länge, Breite und Fläche.

Automatische Inspektion

Manuelle Einstellung

Benutzer können beliebige Positionen auf dem Tisch als Inspektionspunkte festlegen. Die Software prüft und speichert das Bild automatisch.

Array

Für die regulären Inspektionspunkte müssen Benutzer nur zwei der Inspektionspunkte sowie die Anzahl der Zeilen und Spalten festlegen. Die Software prüft automatisch jeden Punkt und speichert Bilder.

Automatisch

Identifikation

Bei Prüfpunkten mit offensichtlichen Merkmalen identifiziert die Software automatisch die Positionen, nimmt Messungen vor und speichert das Bild.
