HMLF-2020 Magnetische Leckage-Scanner für die Tankbodenplatte

Der HMLF-2020-Scanner für die Korrosion des Tankbodens und das Leckage des Magnetflusses ist eines der weltweit fortschrittlichsten Korrosionserkennungssysteme für den Tankboden und integriert mehrere Technologien.Es wird hauptsächlich für die Detektion von Magnetflussleckagen von Tanksbottenkorrosion in der Erdöl- und Chemieindustrie verwendetDas System verfügt über 192 MLF-Hall-Sonden und 64 LMA-Hall-Sonden, die es ermöglichen, Korrosionsfehler im Tankboden zu erkennen und zu bestimmen, auf welcher Oberfläche (oben oder unten) sich der Defekt befindet..Die Kombination dieser beiden Erkennungswerte hilft bei der Analyse der Korrosionsursachen, der Korrosionsverhütung und der Risikobewertung erheblich.

• Die Ausrüstung hat ein geteiltes Design, wobei die Haupteinheit und die Magnetteile getrennt werden können, wodurch die Demontage einfach und der Transport bequem ist.
• 256 Stück Sensoren
• Scanbreite 300 mm;
• Erfassungsgeschwindigkeit: 500 mm;
• Es kann zwischen Defekten an der oberen und unteren Oberfläche unterscheiden.
• Ausgestattet mit nach vorne gerichteten Scheinwerfern für Fernlicht und Fernlicht;
• Es verfügt über eine Beleuchtung des Defektortes und eine Laseranzeige für den Defektort;
• mit einem Blinklicht für den Flug, das den Standort der Einrichtung anzeigt;
• Es verfügt über doppelte Laser-Indikatorlinien für die Vorwärtsbahn der Ausrüstung;
• Es verfügt über einen Ladestandort für Mobiltelefone;
• Es verfügt über eine Tablettenaufladefunktion;
• Optionale 54Ah-Lithiumbatterie mit hoher Kapazität, mit einer Akkulaufzeit von mehr als 8 Stunden;
• Ein robuster 12-Zoll-Touchscreen-Computer, der leicht und leicht zu tragen ist;
• Datenerfassung und -analyse in Echtzeit;
• Der deutsch gebaute präzise mechanische Encoder hat einen Längenfehler von 3 mm.
• Der Motor wird direkt aus Deutschland importiert, wodurch ein reibungsloser Betrieb und eine zuverlässige Qualität gewährleistet werden.

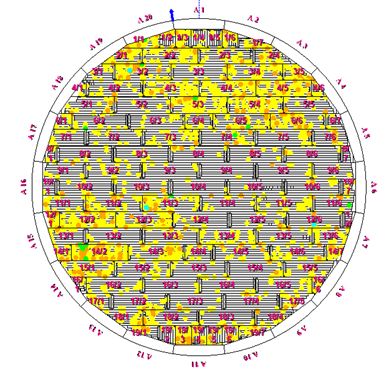

• Die Systeme können automatisch CAD-Grafiken der gesamten Tankbodenplatte zeichnen, korrodierte Bereiche lokalisieren und verschiedene Farben verwenden, um den Grad der Korrosion anzugeben.
• Die Grafiken der Tankbodenplatte können mit einer Dicke, einer Vakuumkammer und einer Magnetpartikelprüfung versehen werden.und umfassend im Bericht angezeigt werden, um einen Inspektionsbericht für die gesamte Tankbodenplatte zu erstellen.
• Es verfügt über eine Vergleichs- und Überlagerungsfunktion, mit der die diesmal ermittelten Ergebnisse mit den vorherigen verglichen werden können, um die Veränderungen der Mängel zu ermitteln.
• Es verfügt über ein Patching-Design und statistische Funktionen, die das Wartungspersonal des Tanks stark unterstützen.
• Die hydraulischen Stäbe der Ausrüstung ermöglichen es den Inspektoren, die Magnetbrücke leicht von der Basisplatte zu heben.

• Ein optionales Magnetentnahme- und Lagerdok ist verfügbar, um zu verhindern, dass Magnete an ferromagnetischen Gegenständen haften, was Handhabung und Transport erleichtert.
• Die optionale Anlegestation ist mit vier schweren Gummirädern ausgestattet, so dass sie entlang gezogen werden kann, was die Arbeitsintensität reduziert.
• Es kann ein optionales Hauptgerät-Wagen installiert werden, das die zerlegte Hauptgerät bewegen kann, ohne dass zwei Personen es tragen müssen.
• Ein optionales Kollisionsschalter kann installiert werden, um Kollisionen mit vorne liegenden Hindernissen aufgrund einer unsachgemäßen Steuerung zu verhindern.
• Optionale Konfiguration mit einmaligem Einstellwinkel für Tablet-Computer;
• Zusätzlich zu den in Absatz 1 Buchstabe a genannten "Systemen" sind die folgenden Systeme:
• Optionale Steuerung des Geradenlenks;
• Optionale Steuerung des Motorradlenkers;
• Wired Operating Control kann hinzugefügt werden;
• Wirklose Steuerungsfunktionen können hinzugefügt werden;
• Optional: Bremsfunktion.

• Automatisierte CAD-Erkennung und -Zeichnung
• Funktion der Patch-Konstruktion
• Funktion zur Erstellung von Prüfberichten
• Analyse von Defektform und -größe
• Fehler können durch visuelle Inspektion, Ultraschall, Vakuumkammer und magnetische Partikeluntersuchungen erkannt werden.
• Die Anzahl und die Lage der Mängel für jede Platte direkt auflisten.

1. Abnehmbare Haupteinheit: 1 Einheit
2. 12-Zoll-Tablet mit robustem Touchscreen: 1 Einheit
3. Prüf- und Analysesoftware: 1 Satz
4. Graphische Berichtssoftware: 1 Satz
5. Batterielader und Ladegerät: 1 Satz
6. Computerhalter: 1 Satz
7. Schrauben für Computer: 2 Stück
8. Ein Satz Vergleichsplatten: jeweils eine von 6 mm, 8 mm, 10 mm und 12 mm.
9. Transportkartons: 3 Stück
