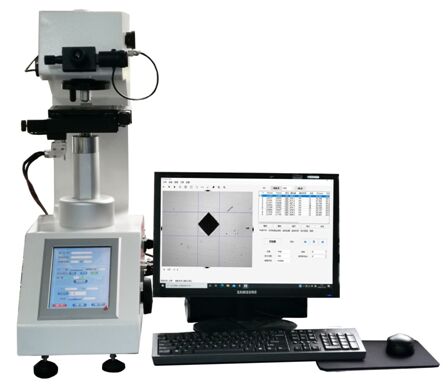

Automatischer Mikrovickers-Härteprüfer
Der automatische mikroskopische Vickers-Härteprüfer HVS-1MDT-axy besteht aus zwei Teilen:
- HV-1MDT automatischer Drehturm-Touchscreen-Mikrohärteprüfer
- HVS - AXY Vickers Härte-Automess- und Steuerungssystem
I. HV-1MDT automatischer Drehturm-Touchscreen-Mikrohärteprüfer
Produkteinführung
Der automatische digitale Mikrovickers-Härteprüfer HV-1MDT mit Drehturm verwendet einen optischen Kreuzschienen-Hubmechanismus, der Kraftwert ist genau, das Bild ist klar, ist ein idealer High-End-Mikrohärteprüfer.
Die Hauptmerkmale
1. 8-Zoll-Touchscreen-Oberfläche, einfach zu bedienen;
2. Während des Tests wechseln sich der Druckkopf und das Objektiv automatisch ab und die automatische Positionierung des Prüfpunkts ist genau;
3. Der Hubmechanismus mit optischer Kreuzschiene wird verwendet, um die Führungsgenauigkeit zu gewährleisten; Zahnstangen- und Ritzel-Zweistufen-Kraftübertragung kann eine schnelle und stabile Kraftübertragung realisieren;
4. LED-Lichtquelle, lange Lebensdauer, keine Notwendigkeit, die Glühbirne zu ersetzen;
5. Kann mit einer eingebauten Kamera ausgestattet werden, das Bild ist klarer.
6 kann nach dem Standard-Härteblock oder der Längenskala kalibriert werden, nach dem hohen, mittleren und niedrigen Härtewert automatisch für die Härtekorrektur, der Härtewert ist genauer.
7. Alle Prüfparameter und Ergebnisse werden im Excel-Format auf einem USB-Flash-Laufwerk gespeichert, was für die Datenverarbeitung und die Ausgabe von Prüfberichten praktisch ist;
8. Verschiedene Härtewerte werden ineinander umgerechnet;
9. Prüfeinstellungsparameter sind passwortgeschützt;
10. Mindestens 3 Sprachen, wie Chinesisch und Englisch, sind verfügbar;
11. Mit RS-232-Schnittstelle kann es mit einem Computer verbunden werden (optional);
12. Optionale maximale Prüfkraft 2kg.
Technische Parameter
| Modell |
HV-1MDT |
| Prüfkraft |
10gf (0,098N), 25gf (0,245N), 50gf (0,49N), 100gf (0,98N), 200gf (1,96N), 300gf (2,94N), 500gf (4,9N), 1Kgf (9,8N) |
| Entspricht dem Standard |
GB/T4340.2, ASTM E92 |
| Messauflösung |
0,01 µm |
| Datendisplay-Ausgabe |
8 "Touchscreen Anzeige, kann 20 Arten von Prüfergebnissen speichern, ausgestattet mit U-Disk, optionalem integrierten Drucker und RS-232-Schnittstelle |
| Umrechnungslineal |
Rockwell, Brinell |
| Härteprüfbereich |
8~2900HV |
| Anwendungsmethode der Prüfkraft |
Automatisch (Laden, Halten, Entladen) |
| Vergrößerung |
400X (Prüfung), 100X (Prüfung und Beobachtung) |
| Haltezeit der Prüfkraft |
1-99s |
| Maximale zulässige Probendicke |
100mm |
| Abstand zwischen Kopf und Wand |
130mm |
| X-Y-Prüftisch |
Größe: 100*100mm Maximale Bewegung: 25*25mm |
| Größe |
540*260*650mm |
| Gewicht |
Ca. 50Kg |
| Stromversorgung |
AC220V+5%, 50-60Hz |
II. HVS - AXY Vickers Härte-Automess- und Steuerungssystem
HVS- AXY Vickers Härte-Mess- und Steuerungssystem ist ein computergestütztes automatisches Mess- und Steuerungssystem, das unabhängig vom Unternehmen entwickelt wurde. Es ist nahtlos mit verschiedenen Arten von Vickers-Härteprüfern (einschließlich Mikrovickers) verbunden und bildet ein perfektes Set eines automatischen Härte-Messsystems.
Die automatische Härteprüfung wird hauptsächlich zur Messung der Vickers-Härte verschiedener Metalle und einiger nichtmetallischer Materialien verwendet. Sie kann die Härte aller Arten von Metallteilen und Teilen nach der Wärmebehandlung messen. Gleichzeitig eignet sie sich für die Bestimmung der Tiefe der effektiven Härteschicht, der Beschichtungsschicht und der wärmebeeinflussten Zone von Schweißteilen. Sie kann auch zur Beobachtung der inneren metallographischen Struktur verschiedener Metallteile und zur Erfassung, Anzeige und zum Drucken von Bildern verwendet werden.
Das System eignet sich besonders für die Messung der Oberflächenhärte von wärmebehandelten Werkstücken, der Verteilungskurve des Härtegradienten und der Tiefe der effektiven Härteschicht.
Technische Parameter
1. Die Kamera hat eine eingebaute 5-Megapixel-Auflösung, und das Bild ist klar.
2. Computer, Betriebssystem: Windows 10
3. Hochpräzise automatische X-Y-Ladeplattform
| Antriebsmotor |
Schrittmotor |
| Treibersteuerung |
Die Bewegungsgeschwindigkeit auf der X-Y-Achse kann durch Software flexibel geändert werden. |
| Größe |
110 × 110mm |
| Maximale Bewegungsdistanz |
50 × 50mm in Richtung der X-Y-Achse |
| Minimale Bewegungsdistanz |
1mm |
| Bewegungsgeschwindigkeit |
1-10mm/Sek., einstellbar |
| Wiederholgenauigkeit der Verschiebung |
Innerhalb von 1um-3um |
| Einstellung des Plattformbewegungsmodus |
Sie können auf jeden Punkt in der Benutzeroberfläche klicken, um den Punkt automatisch auszuwählen, Sie können die Startposition der geraden Linie und den Ort der zufälligen Bewegung festlegen, durch Klicken mit der Maus auf den Träger der automatischen X-Y-Verdrängungsplattform für eine 8-Richtungs-Arbiträrbewegungssteuerung, die Geschwindigkeit kann eingestellt werden, kann automatisch zurückgesetzt werden, kann beliebig auf Null zurückgesetzt werden |
4. Mess- und Steuerungssoftware
